Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.5 Marke teachen
229
 0HQ¶0DUNHWHDFKHQ¶
Das Menü ’Marke teachen’ bietet Ihnen, wie die Abbildung zeigt, folgende Optionen an:
– Standardwerte
– Suchfeld
– Markenfeld ändern mit
– niedriger Auflösung,
– mittlerer Auflösung und
– hoher Auflösung
6 Visionfunktionen Betriebsanleitung HS-50
6.5 Marke teachen Software-Version 5.01 Ausgabe 01/99
230
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß
Sie die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Die Schaltfläche ’Suchfeld’ ist beispielsweise nur aktiv, wenn Sie
– bereits eine Marke geladen haben oder wenn Sie
– eine neue Marke erzeugt haben.
Für die gewählte Marke muß bereits ein Modell existieren.
Wurde eine neue Markennummer eingegeben, so können Sie nur die Option ’Standardwerte’
anwählen. Haben Sie eine bereits existierende Marke geladen, sind alle Optionen zugänglich.
Im Menü stehen Ihnen dann folgende Optionen zur Verfügung:
– Ändern der Parameter des Markenstrukturfelds (Template)
– Ändern der Parameter des Suchfelds
– Teachen mit Standardwerten
Markenstrukturfeldparameter sind
–Breite,
– Höhe und
– die Kameraauflösung
Suchfeldparameter sind
– Breite und
– Höhe
Die Parameter sind in einer Liste im Stationsrechner gespeichert. Diese Liste wird beim Aufruf
der Option ’Marke laden’ mit Default und aktuellen Werten initialisiert.
Verändern Sie einen Parameter, wird im Maschinencontroller (MC) ein Teachbefehl generiert.
Zu den allgemeinen Parametern wird immer nur derjenige Parameterblock in den Teachbefehl
aufgenommen, der verändert wurde.
Der Maschinencontroller erzeugt deshalb drei verschiedene Teachbefehle:
– Teachen mit Standardwerten
– Teachen des Suchfelds
– Teachen des Markenstrukturfelds (Template)
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.5 Marke teachen
231

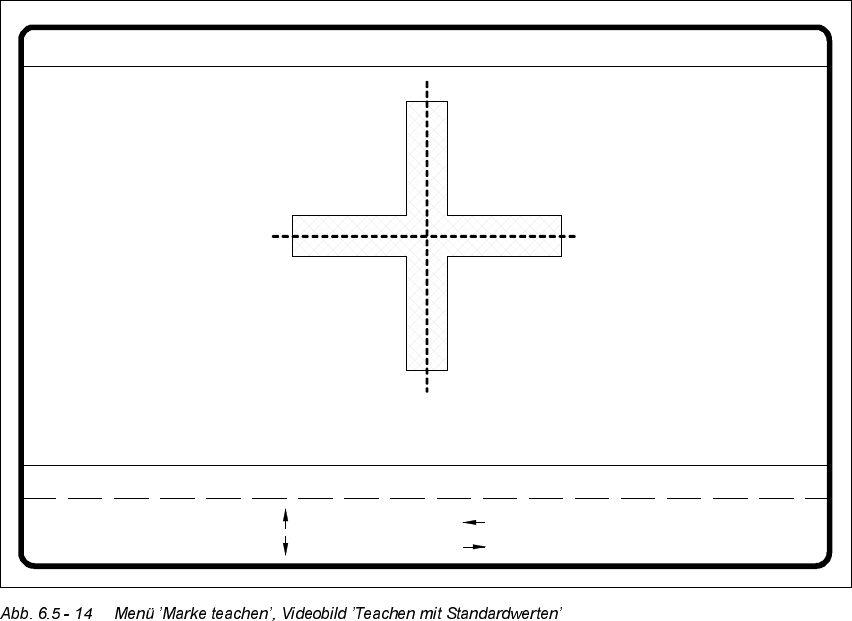

  2SWLRQ¶6WDQGDUGZHUWH¶
Bei Wahl dieser Option
– wird das Menü weggeschaltet.
– wird der Teachvorgang ausgelöst.
– wird das Videobild mit Marke, Markenstrukturfeld und Eindeutigkeitswert dargestellt.
– werden Kopf- und Fußzeile mit Kommentar, Meßergebnis, Tastaturbelegung und Befehls-
sequenzen eingeblendet.
Danach wird der Teachvorgang mit den Defaultwerten ausgelöst. Das Ergebnis des Teach-
vorgangs ist der Eindeutigkeitswert, der in der Kopfzeile des Videobilds angezeigt wird. Dieser
Wert trifft eine Aussage über die Unterscheidungsqualität der Marke zu anderen Strukturen,
die sich in der Nähe der Marke befinden. Die Anzeige variiert zwischen
0 = ungenügende und
100 = sehr gute Unterscheidbarkeit.
Erfahrungsgemäß sollte ein Eindeutigkeitswert von mindestens 60 für Marken und Inkpunkte
erreicht werden.
teachen
1..6 : x/y-Schritt.
Marke-Nr. = 8 Eindeutigkeit = 70
Ret :
Standardwerte
x/y - Schrittw. = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
