Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.5 Marke teachen
235
Feldschrittweite können Sie mit der ’TAB’-Taste von 1 Pixel bis 10 Pixel und umgekehrt va-
riieren.
Å Mit ’RETURN’ lösen Sie den Teachvorgang aus.
Als Meßergebnis erscheint der Eindeutigkeitswert. Dieser kann zwischen 0 (= ungenügende)
und 100 (= sehr gute) Unterscheidbarkeit variieren.
Erfahrungsgemäß sollten Sie einen Mindestwert von 60 für Marken und Inkpunkt erreichen.
Å Wiederholen Sie den Teachvorgang mehrmals bei geänderten Feldgrößen. Sie können
damit den Eindeutigkeitswert optimieren.
Å Mit ’ESC’ verlassen Sie diese Option.
HINWEIS
Wollen Sie dennoch eine Marke mit niedrigem Eindeutigkeitswert verwenden, sollten Sie
auf einen guten Qualitätswert der Marke achten (siehe Abschnitt 6.5.6.2, Seite 6 - 243).
Ist darüber hinaus auch die Qualität schlecht, sollten Sie besser eine andere Marke wäh-
len (siehe Kriterien zur Erstellung von Paßmarken in Abschnitt 6.2.5, Seite 6 - 200).
6 Visionfunktionen Betriebsanleitung HS-50
6.5 Marke teachen Software-Version 5.01 Ausgabe 01/99
236
0HQ¶.RQWUDVWHPSILQGOLFKNHLW¶

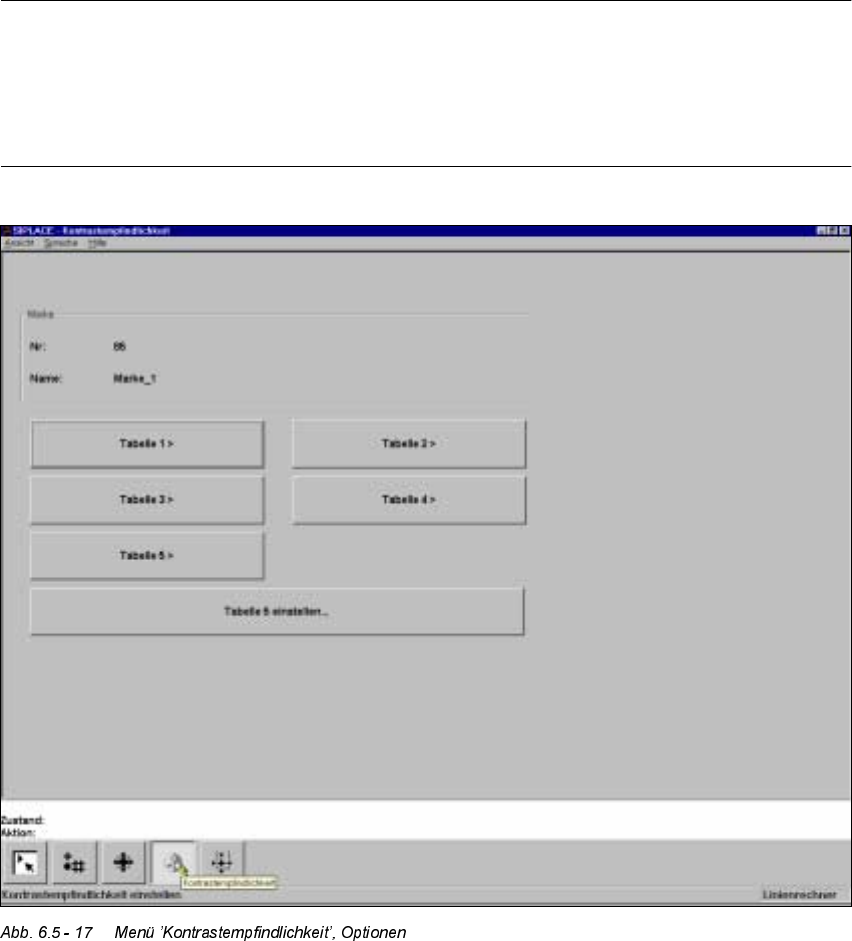

Im Menü ’Kontrastempfindlichkeit’ läßt sich das Kontrastverhältnis zwischen Marke und Um-
gebung optimieren.
HINWEIS
Alle Optionen dieses Menüs sind nur zugänglich, wenn Sie eine Marke geladen haben. Sie
erkennen das daran, daß der Schriftzug der Schaltfläche schwarz ist.
Im Anzeigefeld ’Marke’ werden Markennummer und Markenname angezeigt.
Haben Sie keine Marke geladen, können Sie nur die Option ’Tabelle 5 einstellen’ anwählen.
Jedes Pixel der Videokamera enthält eine 8-bit - Graustufeninformation. Dabei bedeuten
der Wert 0: schwarz und
der Wert 255: weiß
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.5 Marke teachen
237
Zur besseren Beurteilung der Helligkeitsverteilung bzw. der Kontrastverhältnisse werden
diese Grauwerte mit Hilfe von Transformationstafeln in Farbe umgesetzt, wie die nachfol-
gende Tabelle zeigt:
HINWEIS
Um einen guten Eindeutigkeitswert zu erzielen, sollte der Kontrastunterschied zwischen
Marke und Umgebung mindestens den Wert 75 annehmen. Der Untergrund sollte also zum
Beispiel die Farbe grün, die Marke die Farbe orange haben.
Ist das Kontrastverhältnis ungünstig, können Sie im Menü zwischen fünf vorprogrammierten
Transformationstafeln wählen, um eine aussagefähige Farbdarstellung zu erreichen. Darüber
hinaus haben Sie allerdings auch die Möglichkeit, eine Transformationstafel selbst zu pro-
grammieren.
HINWEIS
Bei Änderung der Farbdarstellung wird gleichzeitig die Marke geteacht.
2SWLRQHQ¶7DEHOOH ¶
Nach Aufruf dieser Option wird
– das Menü weggeschaltet.
– das Videobild angezeigt.
– der Teachbefehl abgesetzt.
– die Kopfzeile mit der Farbtafeloption, der Markennummer und dem Eindeutigkeitswert ein-
geblendet.
*UDXZ HUW )DUE]XRUGQXQJ
0schwarz
30 violett
50 blau
77 blaugrün
100 grün
127 braun
150 rot
175 orange
200 gelb
255 weiß
