Betriebsanleitung HS-50 6 Visionfunktionen Software-Version 5.01 A usgabe 01/99 6.6 Bauelement testen 257 Menüoptionen 'Bauelement testen' Menü 'Meßmodi LEAD', GRID und BALL' Spitzenmessung übe…
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
256
Menüoptionen 'Bauelement testen'
Menüs 'Meßmodus ROW' und Meßmodus 'CORNER'
Spitzenmessung
über die inneren
Spitzen
Centermessung
Spitzenmessung
über die äußeren
Spitzen
Messung
Wieviele Beinchen an jeder
Ecke messen
Ein Fenster über die
ganze Beinreihe
Anzahl der Beinchen
an jeder Ecke
Abbruch Übernehmen
Winkelmessung
eingeschaltet
Ja / Nein
Niedrig
Mittel
Hoch
Sehr hoch
Auflösung in
Meßrichtung
Auflösung in
Integrationsrichtung
Niedrig
Mittel
Hoch
Sehr hoch
Spitzenmessung
über die inneren
Spitzen
Centermessung
Spitzenmessung
über die äußeren
Spitzen
Messung
GF-Kanten
verwenden
Für die
Rotationsfenster
Für die
Translations-
fenster
Abbruch Übernehmen
Abbruch Übernehmen
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
257
Menüoptionen 'Bauelement testen'
Menü 'Meßmodi LEAD', GRID und BALL'
Spitzenmessung
über die inneren
Spitzen
Centermessung
Spitzenmessung
über die äußeren
Spitzen
Messung Fenster
Separat für
jedes Beinchen
Kombinierte
Fenster
Abbruch Übernehmen
Anzahl der
zu messenden
Balls
Abbruch Übernehmen
Schnell
Robust
Messung Auswertung
Position
und
Anwesenheit
Qualität
Abbruch Übernehmen
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
258
0HQ¶*HKlXVHIRUPDXVZDKO¶
Bei Anwahl der Option ’Bauelement testen’ im Menü ’Grundansicht’ werden folgende Aktionen
gestartet:
– Im Stationsrechner werden die Funktionen für das Visionsystem aktiviert.
– Das Menü ’Gehäuseformauswahl’ wird aufgeklappt.
– Der Stationsrechner ermittelt die GF-Nummernliste mit Kommentaren aus der Rüstung.

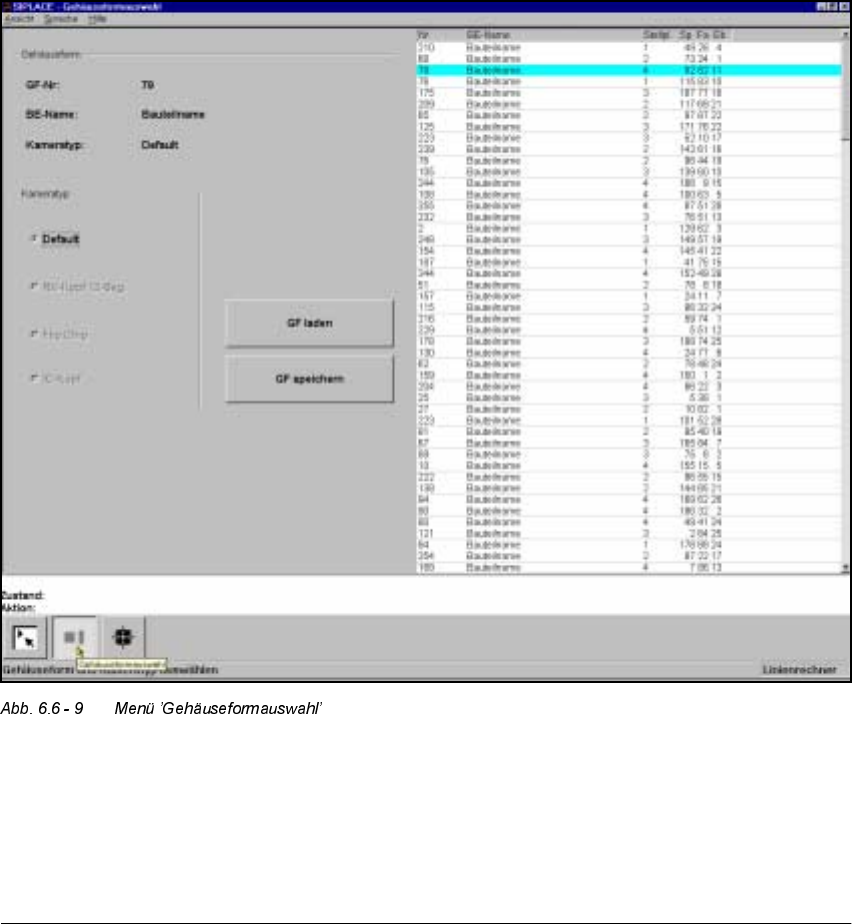

Das Menü bietet Ihnen, wie die Abbildung zeigt, folgende Optionen zur Anwahl:
– Wahl des Kameratyps (nur bei 80F-Automaten).
–GF laden
– GF speichern
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß
