1 Einleitung Betriebsanleitung SIPLACE HS-50 1.7 Anschlußdaten des Automaten Softwareversion SR.501.xx Ausgabe 01/99 24 $ QVFKOXGDWHQGHV$ XWRPDWHQ ( OHN WULVFKHXQGSQHXPDWLVFKH$QVFKOXVWHOOHQDP $ XWRPDWH…
Betriebsanleitung SIPLACE HS-50 1 Einleitung
Softwareversion SR.501.xx Ausgabe 01/99 1.6 Das Linienkonzept
23
'DV/LQLHQNRQ]H SW
hEHUV LFKW
Der Automat kann mit Ein- und Ausgabestationen, Siebdruckanlagen, Lötofen und anderen
Bestückautomaten der SIPLACE-Familie S-20, F4, F5 und der Kleberauftragsstation
SIPLACE G verkettet werden. Alle SIPLACE-Module werden von dem UNIX-Linienrechner
mit den notwendigen Daten versorgt. Geeignete Schnittstellen ermöglichen eine Anbindung
an ein übergeordnetes Datenverarbeitungssystem.
7HFKQLVFKH'DWHQ/LQLHQNRQ]HSW
System SIPLACE Bestücklinien
Module SIPLACE HS-50 / SIPLACE 80 S-20/
SIPLACE 80 F4 / SIPLACE 80 F5
Peripheriegeräte Ein-/Ausgabestationen
Siebdrucker
Lötöfen
Inspektionsplätze etc.
Bauelementespektrum Von 0402 * bis 55 mm x 55 mm **
Leiterplattentransport Automatische Breitenverstellung
Leiterplattenformat 50 mm x 50 mm bis 368 mm x 460 mm
Bestückleistung Je nach Anreihung von Modulen
Platzbedarf 4 m² / SIPLACE 80-Modul
7,5 m² / SIPLACE HS-50-Modul
* SIPLACE HS-50, SIPLACE 80 S-20 oder SIPLACE 80 F4 mit 12-Segment-Revolverkopf
** SIPLACE 80 F4 / F5
1 Einleitung Betriebsanleitung SIPLACE HS-50
1.7 Anschlußdaten des Automaten Softwareversion SR.501.xx Ausgabe 01/99
24
$QVFKOXGDWHQGHV$XWRPDWHQ

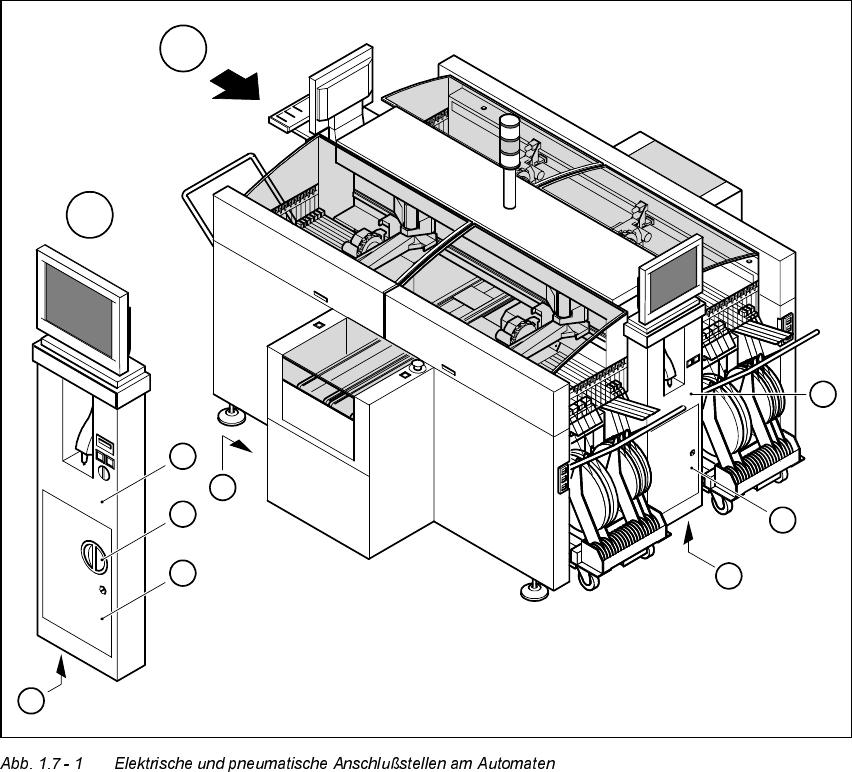

( OHN WULVFKHXQGSQHXPDWLVFKH$QVFKOXVWHOOHQDP$XWRPDWHQ
1. Bedienfeld, links
2. Hauptschalter
3. Schutztüre zum Stromversorgungseinschub
4. Bohrung zum Einführen des Netzversorgungskabels
5. Bedienfeld, rechts
6. Schutztüre zur Drucklufteinheit
7. Bohrung zum Einführen des Druckluftversorgungskabels
8. LAN-Anschluß am Stationsrechner
4
A
A
2
1
3
6
5
7
8
Betriebsanleitung SIPLACE HS-50 1 Einleitung
Softwareversion SR.501.xx Ausgabe 01/99 1.8 Technische Daten - Druckluftversorgung
25
GEFAHR
Der Automat wird mit 3 x 400 V bzw. 3 x 204 V (US-Version) ± 10 %, 50/60 Hz Netzspannung
versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen - auch bei ausge-
schaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten kann deshalb zu
Tod oder schwerer Körperverletzung sowie erheblichem Sachschaden führen.
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsge-
fahr!
7HFKQLVFKH'DWHQHOHNWULVFKH$QVFKOXZHUWH
7HFKQLVFKH'DWHQ'UXFNOXIWYHUVRUJXQJ
Anschlußspannung 3 x 400 VAC ± 10 %; 50/60 Hz (Europa)
3 x 204 VAC ± 10 %; 50/60 Hz (U.S.A)
3 x 460 VAC ± 10 %; 50/60 Hz
Absicherung 3 x 16 A (3 x 400 VAC)
3 x 32 A (3 x 204 VAC)
3 x 16 A (3 x 460 VAC)
Gesamtanschlußwert 10 kVA
Gesamtleistung 9 kW
Spannungsausfall max. 10 msec
Druckluftanschlußwert 5,5 bar ± 0,5 bar
Druckluftverbrauch 950 Nl/min.
Betriebsdruck 5,2 bar (fest eingestellt)
