Betriebsanleitung HS-50 6 Visionfunktionen Software-Version 5.01 A usgabe 01/99 6.6 Bauelement testen 261
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
260
2SWLRQ¶.DPHUDW\S¶
HINWEIS

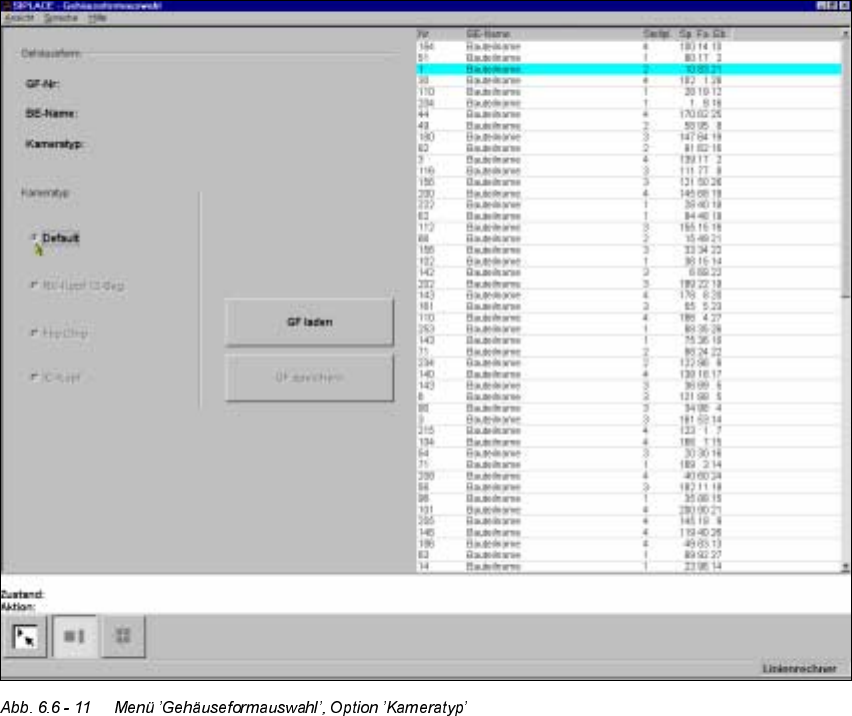

Die Schaltknöpfe zur Anwahl der verschiedenen Kameratypen lassen sich nur bei 80F-Auto-
maten anklicken.
Beim HS-50 Automaten gibt es für jedes Portal nur einen Kameratyp, mit dem die Bauele-
mente optisch zentriert werden. Daher ist der Schaltknopf ’Default’ fest vorbelegt. Sie erken-
nen dies daran, daß der Punkt des Schaltknopfes schwarz ist. Alle anderen Kameratypen sind
grau schattiert.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
261
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
262
2SWLRQ¶*)ODGHQ¶
HINWEIS

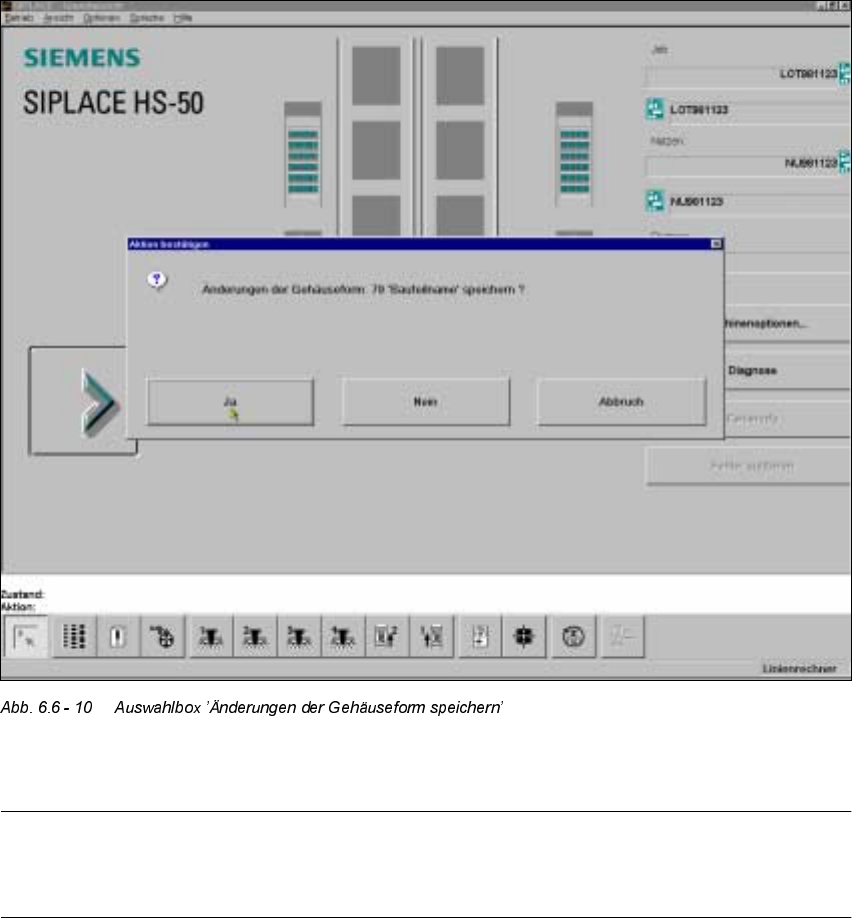

Beim Aufruf der Option ’GF laden’ wird zunächst die Auswahlbox ’Änderungen der Gehäuse-
form speichern’ eingeblendet, wenn Sie zuvor schon eine Gehäuseform bearbeitet hatten
(siehe Abb. 6.6 - 10).
Wollen Sie abspeichern, wird die Gehäuseformdatei zum Linienrechner übertragen. Nach die-
ser Abfrage wird das eben bearbeitete Bauelement abgeworfen und die Gehäuseformnum-
mernliste aktualisiert.

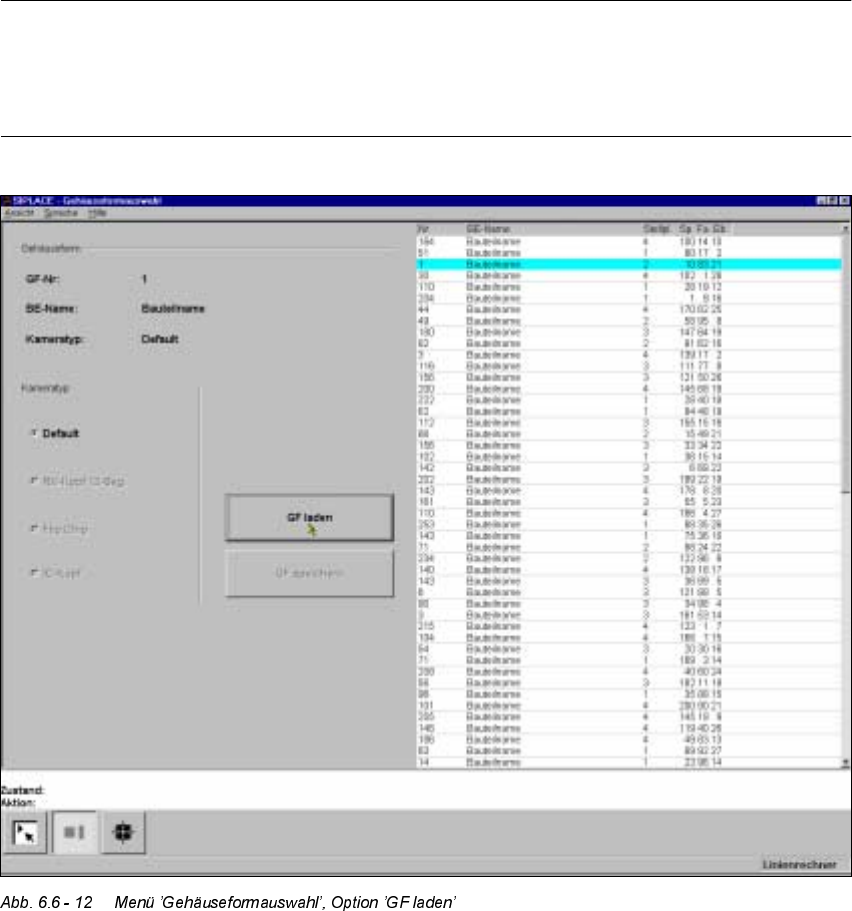

Å Wählen Sie aus dem Listenfeld mit dem Mauszeiger eine bestimmte Gehäuseform. Die ge-
wählte Gehäuseform wird mit einem cyanfarbenen Balken unterlegt.
Å Klicken Sie auf die Schaltfläche ’GF laden’. Im Anzeigefeld ’Gehäuseform’ werden der Ge-
häuseformname und die Gehäuseformnummer dargestellt.
