Der Stationsrechner fordert vom Linienrechner die GF-Daten der gewählten Gehäuseform.
Der Interpreter bereitet die Daten auf und generiert den Teachbefehl. Mit diesem Befehl wer-
den zugleich die aufbereiteten GF-Daten in das MVS-System (Vision-Auswerteeinheit) gela-
den.

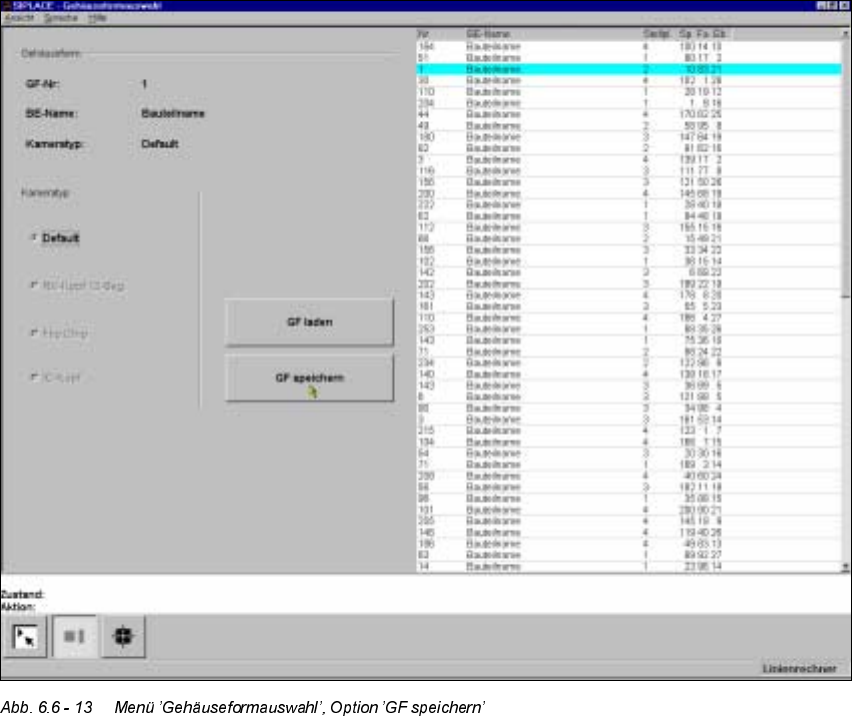

2SWLRQ¶*)VSHLFKHUQ¶
Mit dieser Option aben Sie die Möglichkeit, Gehäuseformen mit ihren geänderten Parametern
abzuspeichern. Die Schaltfläche wird erst aktiv, wenn Sie die Gehäuseformdaten geändert
haben.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
264
0 HQ ¶%DXHOHPHQWWHVWHQ¶

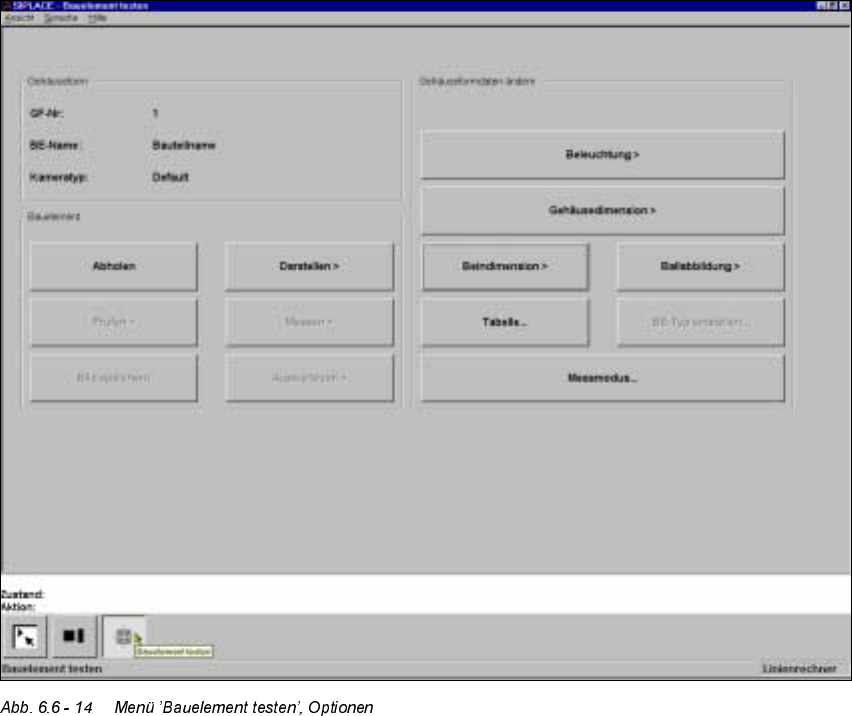

Nach Anklicken der Ikone ’Bauelement testen’ wird das Menü aufgeklappt. Wie die Abbildung
zeigt, stehen Ihnen, nach Gruppen geordnet, folgende Optionen zur Verfügung:
%DXHOHPHQW *HKlXVHIRUPGDWHQlQGHUQ
– Abholen ± Beleuchtung
– Darstellen ± Gehäusedimension
–Prüfen ± Beindimension
– Messen ± Ballabbildung
– Bild speichern ± Tabelle
– Auswertezeit ± BE-Typ einstellen (nur bei 80 F-Automaten)
– ± Meßmodus
HINWEIS
Schaltflächen sind aktiv, wenn der Schriftzug der Schaltfläche schwarz ist. Das bedeutet, daß
Sie die jeweilige Funktion durch Anklicken mit der Maus ausführen können.
Haben Sie noch keine Gehäuseform geladen, sind alle Optionen inaktiv.
Å Laden Sie im Menü ’Gehäuseformauswahl’ eine Gehäuseform (siehe Abschnitt 6.6.3,
Seite 6 - 258). Die geladene Gehäuseform wird in Anzeigefeld ’Gehäuseform’ mit GF-Num-
mer, GF-Name und Kameratyp dargestellt. Alle Optionen mit Ausnahme von ’Prüfen’,
’Messen’, ’Bild speichern’ und ’Auswertzeit’ sind zugänglich. Die Option ’BE-Typ’ ist für
80F-Automaten reserviert und nur dort anwählbar.
