Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
265
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
266

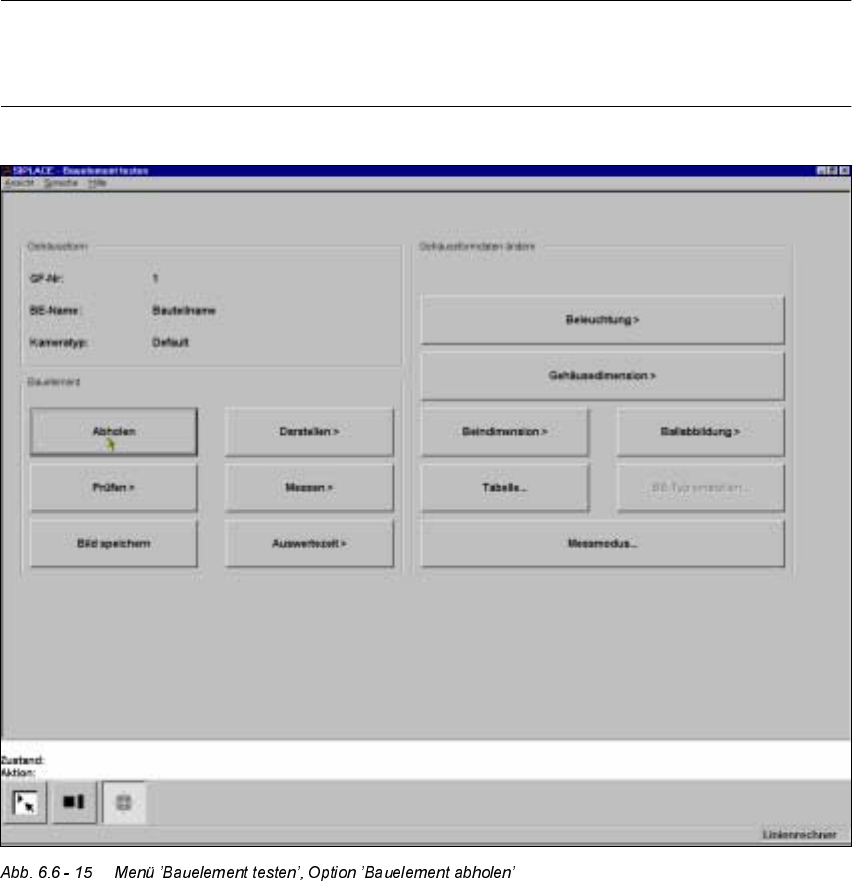

2SWLRQ¶%DXHOHPHQWDEKROHQ¶
HINWEIS
Ehe Sie diese Option aktivieren können, müssen Sie bereits eine GF-Nummer geladen ha-
ben. Ist das nicht der Fall, bleibt die Schaltfläche inaktiv.
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
– Ein Bauelement wird von einer bestimmten Spur abgeholt.
– Befindet sich bereits ein Bauelement unter der BE-Kamera, wird dieses abgeworfen.
– Die Optionen ’Prüfen’ und ’Messen’ können angeklickt werden.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
267
2SWLRQ¶%DXHOHPHQWGDUV WHOOHQ¶
HINWEIS
Ehe Sie diese Option anklicken können, muß bereits eine GF-Nummer geladen sein.
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
– Der Teachbefehl wird abgesetzt.
– Das Visionsystem generiert aus der synthetischen Beschreibung die Außenkonturen des
Bauelements.
– Das Videobild mit dem realen Kamerabild und dem darüber eingeblendeten Modell er-
scheint am Bildschirm.
– Die Kopfzeile mit Kommentaren wird eingeblendet.
Der Bediener kann nun visuell die synthetische Beschreibung auf Übereinstimmung mit dem
realen Bild überprüfen.
