6 Visionfunktionen Betriebsanleitung HS-50 6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99 268 – Mit ’E SC’ b eenden Si e die Funkt ion. Da s Videobild wird wegge schalte t und da s Menü ’Bauelem ent tes ten’…
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
267

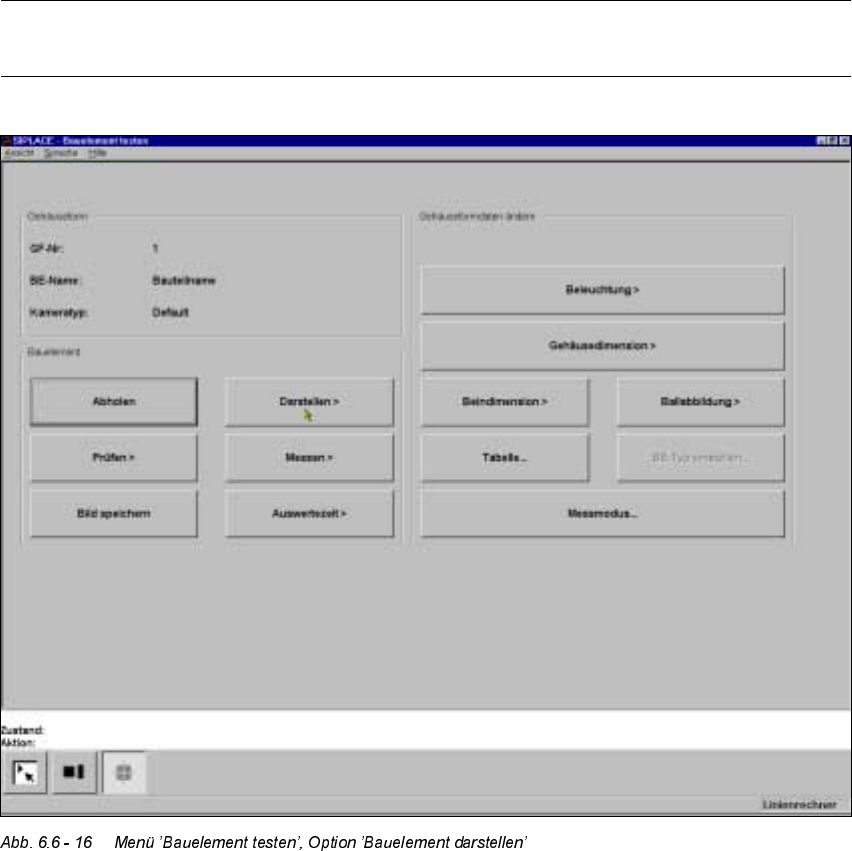

2SWLRQ¶%DXHOHPHQWGDUV WHOOHQ¶
HINWEIS
Ehe Sie diese Option anklicken können, muß bereits eine GF-Nummer geladen sein.
Bei Aktivierung dieser Option werden folgende Aktionen gestartet:
– Der Teachbefehl wird abgesetzt.
– Das Visionsystem generiert aus der synthetischen Beschreibung die Außenkonturen des
Bauelements.

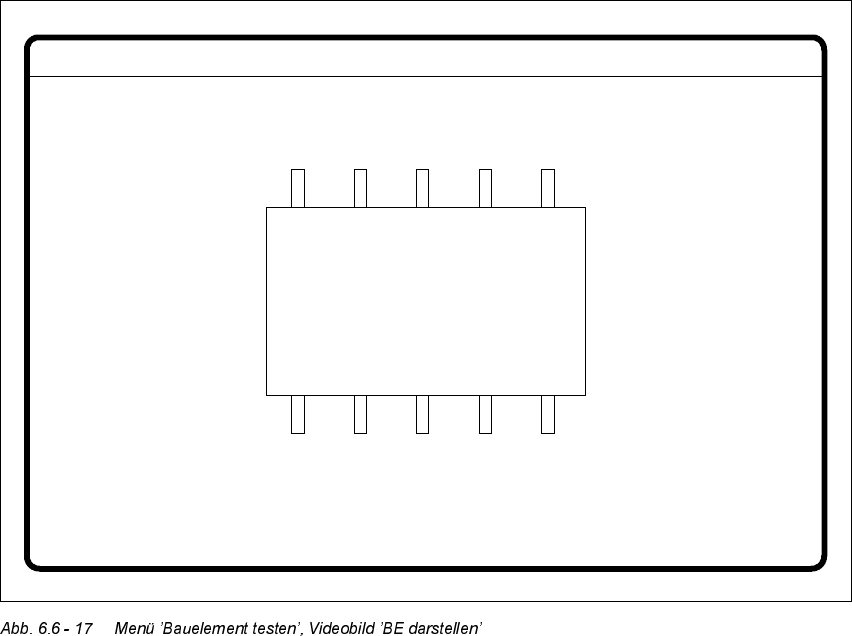

– Das Videobild mit dem realen Kamerabild und dem darüber eingeblendeten Modell er-
scheint am Bildschirm.
– Die Kopfzeile mit Kommentaren wird eingeblendet.
Der Bediener kann nun visuell die synthetische Beschreibung auf Übereinstimmung mit dem
realen Bild überprüfen.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
268
– Mit ’ESC’ beenden Sie die Funktion. Das Videobild wird weggeschaltet und das Menü
’Bauelement testen’ wieder angezeigt.
GF-Nr. = 5BE darstellen
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
269

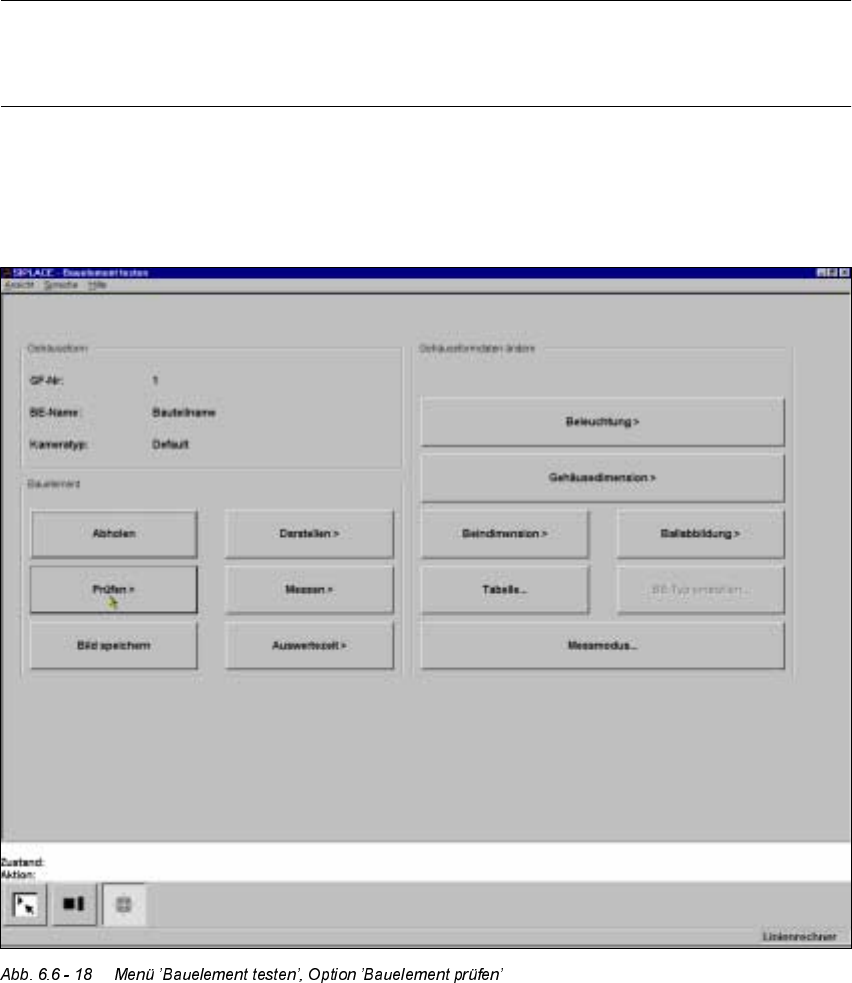

2SWLRQ¶%DXHOHPHQWSUI HQ¶
HINWEIS
Diese Option läßt sich nur aktivieren, wenn zuvor eine GF-Nummer geladen und ein Bauele-
ment abgeholt wurde.
Wird ein Bauelement optisch nicht zentriert, so haben Sie die Möglichkeit, den Zentriervor-
gang mit dieser Option zu überprüfen. Das Meßergebnis wird optisch am Bildschirm darge-
stellt, die Meßergebnisse werden nicht gespeichert.
Bei Aktivierung dieser Funktion werden folgende Aktionen gestartet:
– Der Meßvorgang wird aktiviert.
– Das Videobild erscheint am Bildschirm.
– Die Kopf- und Fußzeilen werden eingeblendet.
