6 Visionfunktionen Betriebsanleitung HS-50 6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99 282 2SWLRQ¶$XVZH UWH]HLW ¶ HINWEIS Sie könn en diese Option er st ankl icken, wenn Sie z uvor ber eits eine …
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
281
2SWLRQ¶%LOGVSHLF K HUQ¶
HINWEIS
Sie können diese Option erst anklicken, wenn Sie bereits eine GF-Nummer geladen haben.

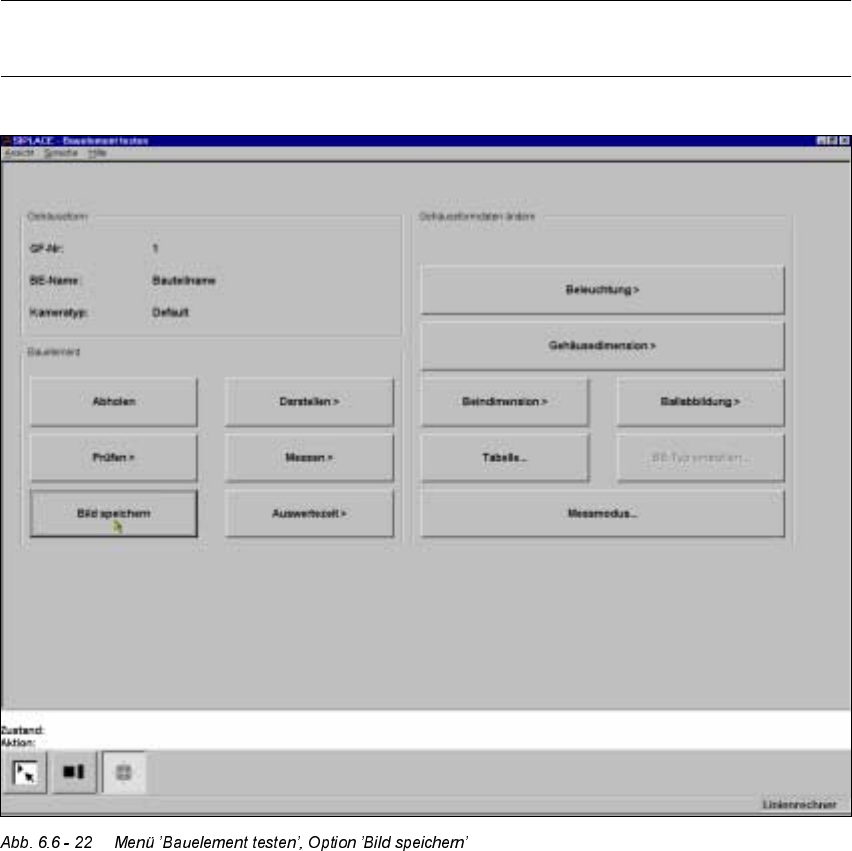

Mit diesem Menü haben Sie die Möglichkeit, das erzeugte Videobild als Datei auf die Fest-
platte des Maschinencontrollers abzuspeichern. Der Dateiname und der Pfad sind voreinge-
stellt und lauten:
C:\TMP\MVSBILD.MVS
Kopieren Sie zur weiteren Analyse bei der Siemens AG die Datei von der Festplatte des MVS-
Controllers auf eine Diskette und senden Sie diese an die Serviceabteilung von PL EA.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
282
2SWLRQ¶$XVZHUWH]HLW¶
HINWEIS
Sie können diese Option erst anklicken, wenn Sie zuvor bereits eine GF-Nummer geladen ha-
ben.

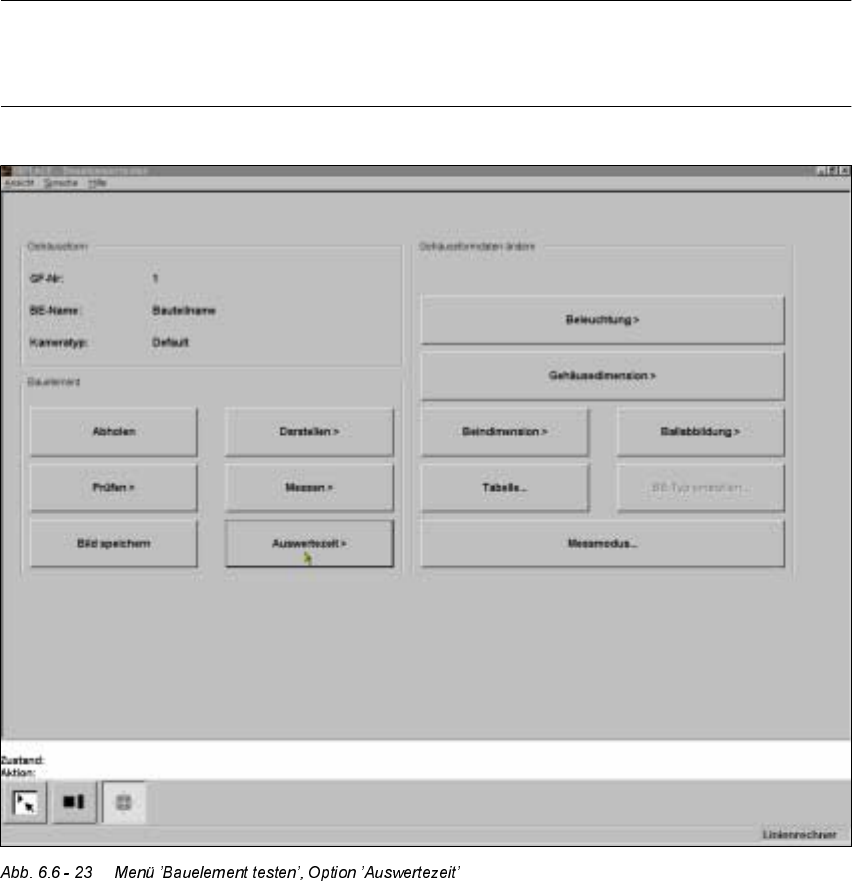

Mit dieser Option können Sie sich die Auswertezeit für ein ausgewähltes Bauelement anzei-
gen lassen. Aktivieren Sie die Funktion, so werden folgende Aktionen gestartet:
– Der Meßvorgang wird aktiviert.

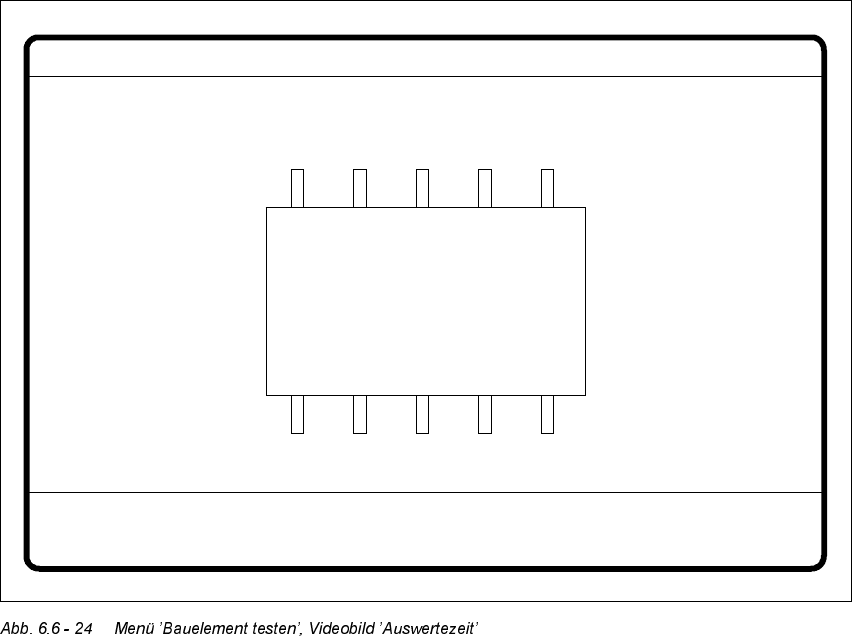

– Das Videobild erscheint am Bildschirm.
– Die Auswertezeit wird eingeblendet.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
283
Å Mit der RETURN-Taste starten Sie die Messung. Nach Abschluß des Meßvorgangs wird
die Meßzeit in msec. eingeblendet.
Å Mit ESC verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wie-
der das Menü ’Bauelement testen’.
(UOlXWHUXQJHQ]XU*UXSSHGHU2SWLRQHQ¶*)'DWHQlQGHUQ¶
Zur Gruppe ’Gehäuseformdaten ändern’ gehören folgende Optionen:
– Beleuchtung
– Gehäusedimension
– Beindimension
– Ballabbildung
– Tabelle
– BE-Typ einstellen (nur bei 80F-Automaten)
– Meßmodus
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
