Betriebsanleitung HS-50 6 Visionfunktionen Software-Version 5.01 A usgabe 01/99 6.6 Bauelement testen 283 Å Mit de r RETURN-T aste starten Sie die Mess ung. Nach Abschl uß des M eßvorgangs wird die Meßze it in mse c. e…
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
282
2SWLRQ¶$XVZHUWH]HLW¶
HINWEIS
Sie können diese Option erst anklicken, wenn Sie zuvor bereits eine GF-Nummer geladen ha-
ben.
Mit dieser Option können Sie sich die Auswertezeit für ein ausgewähltes Bauelement anzei-
gen lassen. Aktivieren Sie die Funktion, so werden folgende Aktionen gestartet:
– Der Meßvorgang wird aktiviert.
– Das Videobild erscheint am Bildschirm.
– Die Auswertezeit wird eingeblendet.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
283
Å Mit der RETURN-Taste starten Sie die Messung. Nach Abschluß des Meßvorgangs wird
die Meßzeit in msec. eingeblendet.
Å Mit ESC verlassen Sie die Option. Das Videobild wird weggeschaltet und es erscheint wie-
der das Menü ’Bauelement testen’.
(UOlXWHUXQJHQ]XU*UXSSHGHU2SWLRQHQ¶*)'DWHQlQGHUQ¶
Zur Gruppe ’Gehäuseformdaten ändern’ gehören folgende Optionen:
– Beleuchtung
– Gehäusedimension
– Beindimension
– Ballabbildung
– Tabelle
– BE-Typ einstellen (nur bei 80F-Automaten)
– Meßmodus
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
284
Die GF (Gehäuse-Form)-Datei ist im Linienrechner gespeichert. Sie besteht im wesentlichen
aus zwei Hauptteilen:
– den geometrischen Gehäuseformdaten und
– den sensorspezifischen Daten.
Der sensorspezifischen Teil enthält die
– Meßbedingungen für das Bauelement,
– die Beleuchtungsart und die
– Transformationstafeldaten.
HINWEIS

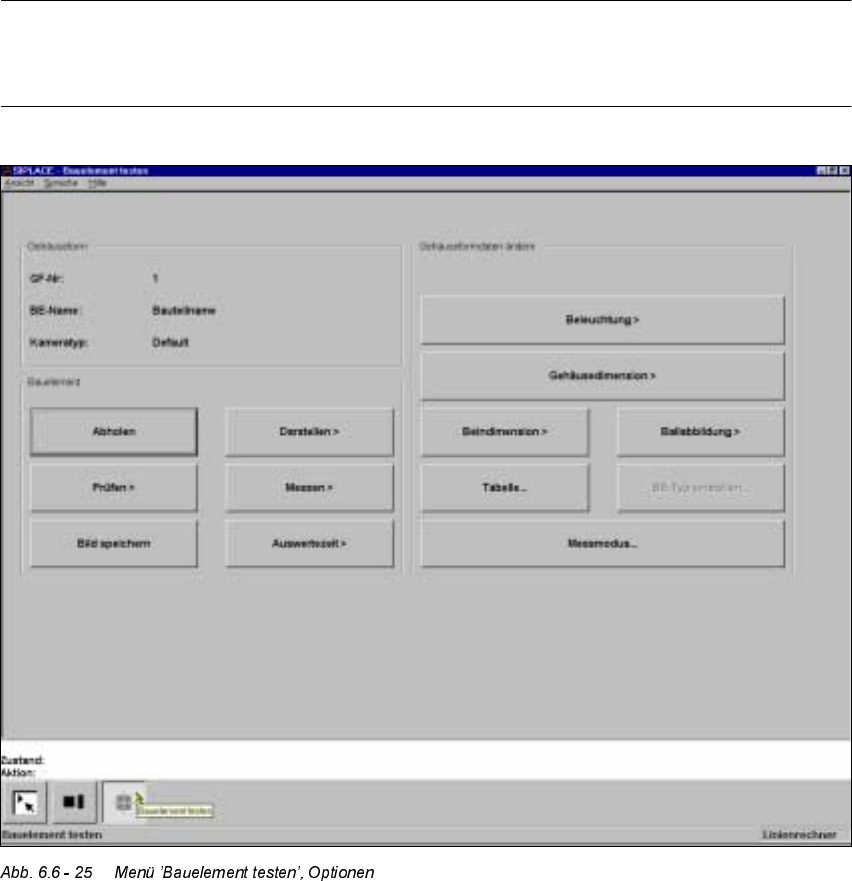

Die Schaltflächen der Optionen des Menüs ’Bauelement testen’ sind nur dann aktiv, wenn Sie
bereits eine Gehäuseform geladen haben.
