Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
289
2SWLRQ¶%HL QGLPHQVLRQ¶
Mit dieser Option können Sie die optische Beinbreite und -länge verändern. Darüber hinaus
läßt sich auch der Beinkontrast verändern, wenn durch die Abbildungsreduktion die Beinchen
nicht zuverlässig erkannt werden.
Å Mit der Tabulatortaste wählen Sie das Beinmodell.
Å Mit der Leertaste wählen Sie die Beinseite.
Å Mit + und – erhöhen Sie bzw. erniedrigen Sie den Beinkontrast.
Å Mit den Pfeiltasten ändern Sie die Beinchenbreite und -länge. Das Bauelement erscheint
in seinen Außenkonturen und mit den aktualisierten geometrischen Beindaten am Video-
schirm.
Å Mit der ’RETURN’-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedin-
gungen für das spezifizierte Bauelement stehen.
Mit ’ESC’ brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt wur-
den. Sie kehren zum Menü ’Bauelement testen’ zurück.

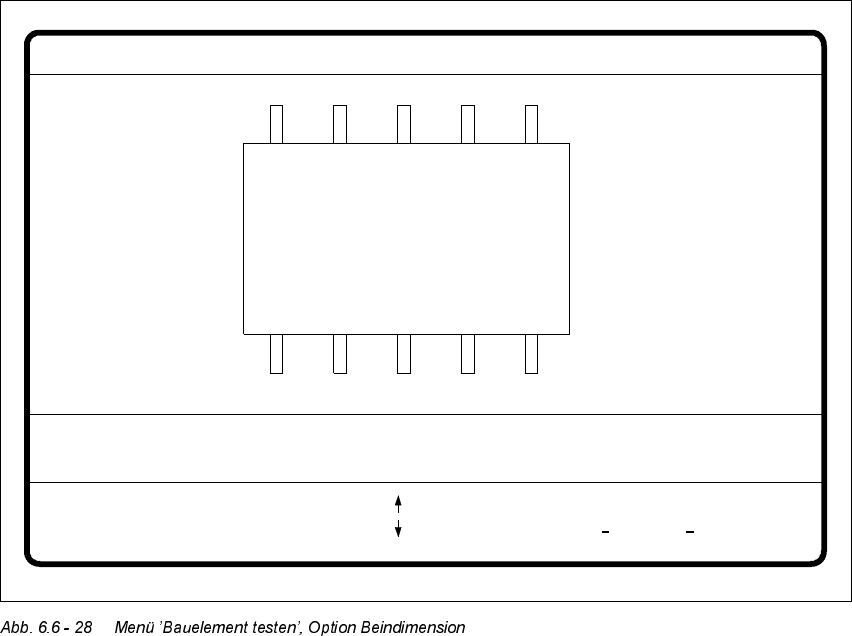

GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
290
2SWLRQ¶%DOODEELOGXQJ¶
Mit dieser Option können Sie die ’Ball’-Modellbeschreibung verändern.
Å Mit der Tabulatortaste wählen Sie das ’Ball’-Modell.
Å Mit der Leertaste wählen Sie den Radiustyp - Innen- oder Außenradius.
Å Mit den Pfeiltasten vergrößern oder verkleinern Sie den Innen- oder Außenradius des
Balls. Die Balls erscheinen in ihren geometrischen Abmaßen am linken Videobildrand als
Pixelbild.
Der Wert des Innenradius bestimmt die Ballform:
– Ist der Innenradius gleich 0, so ist die Ballform ein Kreis.
– Ist der Innenradius größer 0, so ist die Ballform ein Kreisring (Doughnut).
Å Mit + oder – erhöhen bzw. erniedrigen Sie den ’Ball’-Kontrast.
Wählen Sie den Ballkontrast > 0, wenn der Ball heller als der Hintergrund ist.
Wählen Sie den Ballkontrast < 0, wenn der Ball dunkler als der Hintergrund ist.
Å Mit der RETURN-Taste lösen Sie die einzelnen Meßschritte aus, die in den Meßbedingun-
gen für das spezifizierte Bauelement stehen.
Å Mit ESC brechen Sie die Option ab, auch wenn noch nicht alle Meßschritte durchgeführt
worden sind. Sie kehren zum Menü ’Bauelement testen’ zurück.

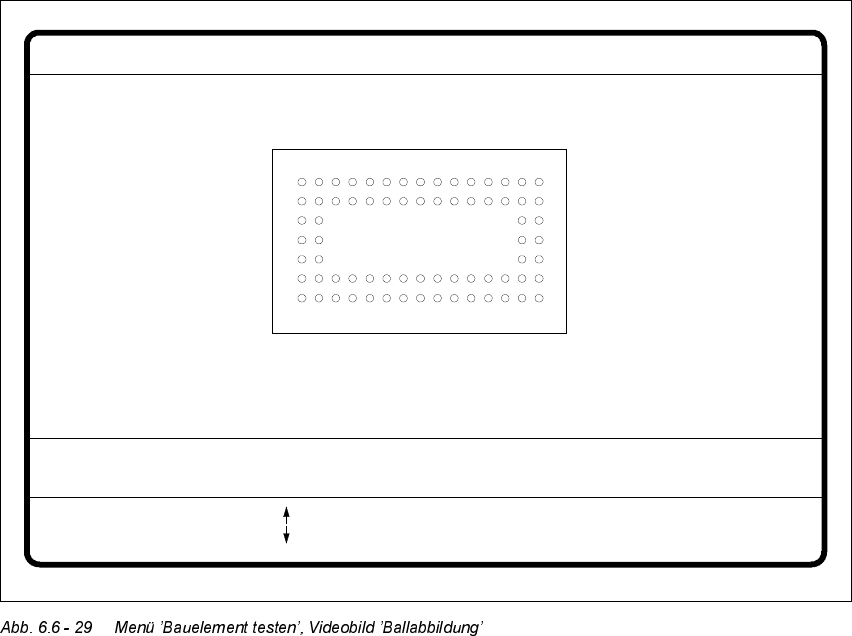

GF-Nr. = 5Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
291
2SW LRQ¶7DEHOOH¶
Bei Aktivierung der Option wird die Auswahlbox ’Kontrastempfindlichkeit einstellen’ einge-
blendet.
Sie haben die Möglichkeit, folgende Parameter zu wählen:
– Anzahl der Sektionen, die die Transformationstafel enthalten soll: Anzahl zwischen 1 … 5
– Wahl von Wertepaaren: bei 5 Sektionen sind 10 Wertepaare zugelassen.
$ XIEDXGHU$XVZDKOER[¶.RQWUDVWHPSILQGOLFKNHLWHLQVWHOOHQ¶
1XPHULVFKH'DUVWHOOXQJGHU7DEHOOH
Die numerischen Werte werden im oberen Teil der Auswahlbox ausgegeben. Das sind:
Sektion: Anzahl der Sektionen
OUT-Anf: OUT-End: Wertebereiche für die Transformation der einzelnen Sektionen
IN: Bereichsgrenzen der einzelnen Sektionen
Bildlaufleiste
Bildlauffeld
