Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
293
taste und ziehen Sie die Sektionsgrenze mit dem Mauszeiger in die gewünschte Richtung.
Der entsprechende numerische Wert wird unter ’IN:’ angezeigt.
Å Haben Sie Ihre Transformationstabelle programmiert, können Sie die Auswahlbox mit
’Übernehmen’ oder ’Abbruch’ verlassen.
 2SWLRQ¶0HPRGXV¶
HINWEIS
Die Option läßt sich nur aktivieren, wenn zuvor eine GF-Nummer geladen wurde.
Im sensorspezifischen Teil der GF-Daten existiert eine Datenstruktur mit Meßbedingungen für
die Bauelemente. In diesem Menü können Sie diese Meßbedingungen manipulieren. Die Me-
nüoptionen sind vor allem dafür gedacht, eigene nutzerspezifizierte GF-Dateien außerhalb
der Standard GF-Datei anzulegen.
Die Option bietet Ihnen die Möglichkeit
Å eine bestimmte Meßmethode oder Kombination mehrerer Meßmethoden auszuwählen
und zu aktivieren.
Å einzelne Meßmethoden zu deaktivieren und
Å die zu jeder Meßmethode zugehörigen Hexparameter zu verändern.
Die Hexparameter der einzelnen Meßmethoden lassen sich auf zwei Arten ändern:
Å zum einen indirekt, d. h. menügesteuert
Mit Hilfe von Einstellmenüs und erklärenden Texten werden Sie durch den GF-Manipulator
geführt, um schnell und präzise die gewünschten Meßergebnisse zu erzielen.
Å zum anderen direkt, d. h. Sie tragen die erforderlichen Hexparameter direkt in die Einga-
bebox ’Meßmodus 2’ ein
HINWEIS
Beachten Sie allerdings dabei, daß die direkte Eingabe der Hexwerte umfangreiche
Kenntnisse im Ablauf der Meßmethodik voraussetzt.
Haben Sie die Absicht, Hexwerte direkt einzugeben oder zu ändern, setzen Sie sich bitte
zuvor mit dem Siemens Service in Verbindung und geben Sie erst nach Rücksprache mit
dem Service die bitcodierten Hexwerte ein.
Wir empfehlen allerdings, in der Regel den menügesteuerten GF-Manipulator zu benut-
zen.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
294
0HQ¶0HPRGXV¶

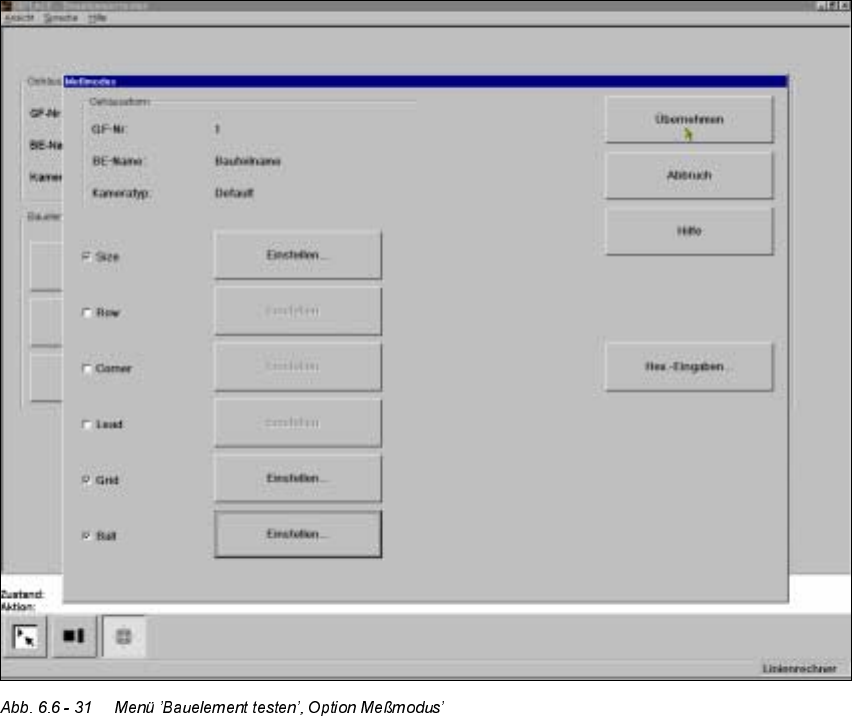

Nach Anklicken der Schaltfläche ’Meßmodus’ klappt das Menü ’Meßmodus’ auf.
– In der linken Kästchenspalte läßt sich mit der Maus die gewünschte Meßmethode aktivie-
ren bzw. deaktivieren. Ein Kreuz zeigt an, daß Sie die Meßmethode aktiviert haben. Die
Schaltfläche ’Einstellen’ zum Aufrufen des Untermenüs wechselt von grau nach schwarz.
Å Mit der Schaltfläche ’Hex-Eingaben’ rufen Sie das Eingabemenü ’Meßmodus 2’ zur direk-
ten Eingabe von Hexadezimalwerten auf. Beachten Sie dazu bitten die Hinweise Seite 6 -
293.
Å Mit ’Übernehmen’ schließen Sie das Menü ’Meßmodus’. Die geänderten Meßbedingungen
werden in die GF-Datei am Stationsrechner eingetragen.
Å Mit ’Abbruch’ brechen Sie den Vorgang ohne Datenübernahme ab und kehren zum Menü
’Bauelement testen’ zurück.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
295
 (UOlXWHUXQJHQ]XU 0HPHWK RGLN
Die Bauelementezentrierung basiert für herkömmliche Bauelemente mit Beinchenanschlüs-
sen im wesentlichen auf vier Meßmethoden, um die Position (x, y-Koordinate,
Φ
= Drehwinkel)
des Bauelements und die Beinchenparameter zu bestimmen:
– Size driven Modus
– Row driven Modus
– Corner driven Modus
– Lead driven Modus
Für BGAs (B
all Grid Arrays) und Flip-Chips wurden neue Algorithmen implementiert, um die
Position (x-, y-Koordinate,
Φ
= Drehwinkel) des Bauelements und die ’Ball’-Parameter zu be-
stimmen (siehe Abschnitt 6.6.4.4, Seite 6 - 271):
– Grid driven Modus
– Ball driven Modus
Gemäß Ihren Vorgaben kann jede Meßmethode innerhalb dieser Sequenz ausgelassen wer-
den. Eine Änderung im Ablauf dieser Folge ist aber nicht möglich.
'HILQLWLRQGHU0HPHWKRGHQ
– 6L]HGULYHQ
Diese Meßmethode wurde speziell für kleine Bauelemente entwickelt. Aufgrund der Infor-
mation über Dimensionsparameter wird auf schnelle und zuverlässige Weise die Position
und die Rotation kleiner Bauelemente ermittelt.
'DV9HUIDKUHQLVWVHKUUREXVWJHJHQEHU6W|UXQJHQZLH)DUEPDUNLHUXQJHQ
Size driven bedient sich der Profilbildung. Sie können die Profilbildung entweder entlang
der Länge RGHU der Breite der Bauelemente durchführen. Die entsprechende Wahl können
Sie im Optionsfeld ankreuzen. Standardmäßig wird die Profilbildung immer der längeren
Seite nachgebildet.
– 5RZGULYHQ
Diese Meßmethode basiert auf der Information einer Beinreihe.
6LHLVWVHKUVFKQHOOXQGHUJLEWXQ JHIlKUH:HUWHIUGLH.RRUGLQDWHQXQGGHQ'UHKZLQNHO
GHV%DXHOHPHQWV
– &RUQHUGULYHQ%DXHOHPHQWHLQVSHNWLRQ
Die Meßresultate liefern eine genaue Angabe über die Koordinaten und Rotation des Bau-
elements, der Beinchenanzahl, der Teilung und des Reihenversatzes.
'LHVH0HWKRGHLVWXQHPSIL QGOLFKJHJHQEHU6FKZDQNXQJHQYRQ%HLQFKHQG LPHQVLRQHQ
– /HDGGULYHQ%HLQFKHQLQVSHNWLRQ
Mit dieser Methode wird die Information aus der Untersuchung jedes einzelnen Beinchens
gewonnen.
