6 Visionfunktionen Betriebsanleitung HS-50 6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99 300 0HPRGXV¶5RZ ¶ Nach Ank licken der S chalt fläche ’ Einstellen ’ im Menü ’Meßmod us Row’ ers cheint fo lg…
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
299

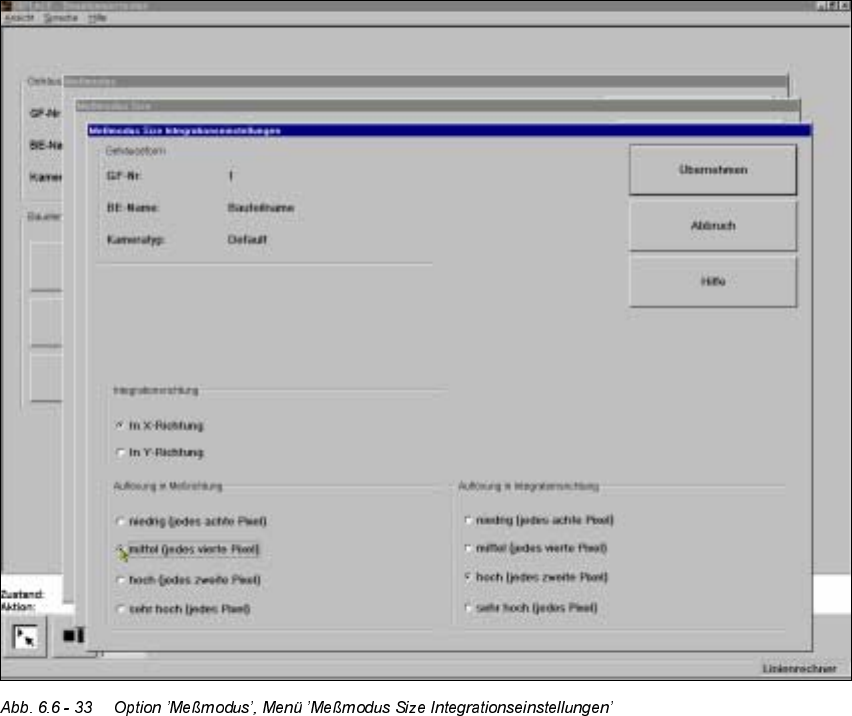

In diesem Menü können Sie die
– Integrationsrichtung,
– die Auflösung in Meßrichtung und
– die Auflösung in Integrationsrichtung wählen.
,QWHJUDWLRQVULFKWXQJ
Wählen Sie zur Winkelbestimmung die Integrationsrichtung entweder in Richtung X- oder Y-
Achse des Bauelements. Wir empfehlen, die längere Kante zu wählen.
$ XIO|VXQJLQ0HULFKWXQJ
Durch Wahl dieser Auflösung lassen sich die Meßzeiten am Revolverkopf optimieren.
$ XIO|VXQJLQ,QWHJUDWLRQVULFKWXQJ
Durch Wahl dieser Auflösung lassen sich die Meßzeiten am Revolverkopf optimieren.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
300
0HPRGXV¶5RZ¶

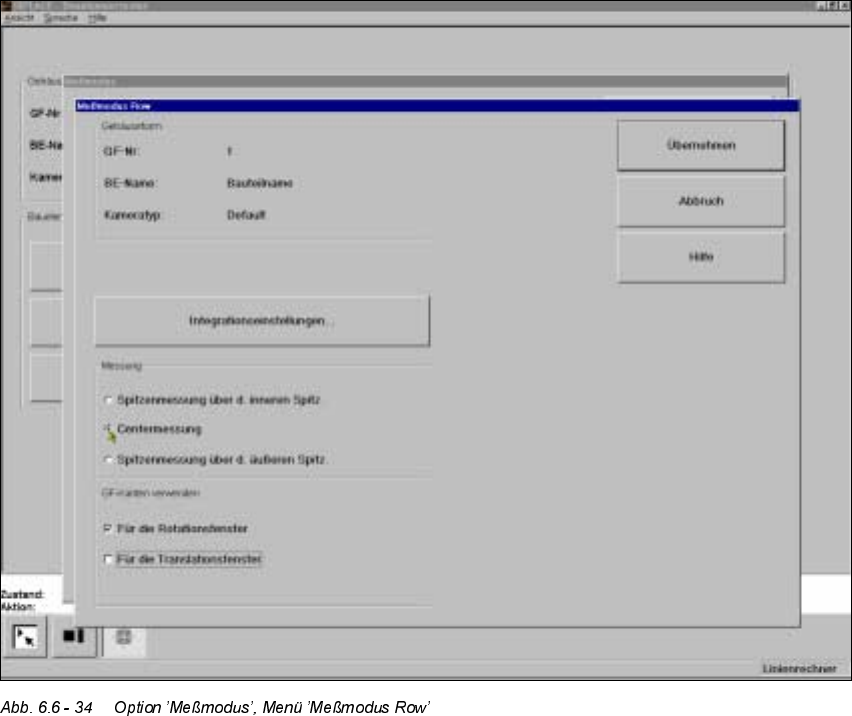

Nach Anklicken der Schaltfläche ’Einstellen’ im Menü ’Meßmodus Row’ erscheint folgendes
Menü:
In diesem Menü haben Sie die Möglichkeit,
– die Beinchenmeßmethode festzulegen.
– die Gehäuseformkanten für die Rotationsfenster und/oder Translationsfenster zu verwen-
den.
0HVVXQJ
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei
leicht nach oben gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen
wählen:
– Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
– Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
301
– Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT,
SO
*).DQWHQYHUZHQGHQ
– IU5RWDWLRQVIHQVWHU
Die Gehäuseformkanten können zur optimalen Positionierung der Rotationsfenster ver-
wendet werden. Voraussetzung dafür ist allerdings, daß die Gehäuseformkante sichtbar
ist, und daß sich dort keine Beinreihe befindet.
– EHL7UDQVODWLRQVIHQVWHUQ
Die Gehäuseformkanten können zur optimalen Positionierung der Translationsfenster ver-
wendet werden. Voraussetzung dafür ist allerdings, daß die Gehäuseformkante sichtbar
ist, und daß sich dort keine Beinreihe befindet.
,QWHJUDWLRQVHLQVWHOOXQJHQ

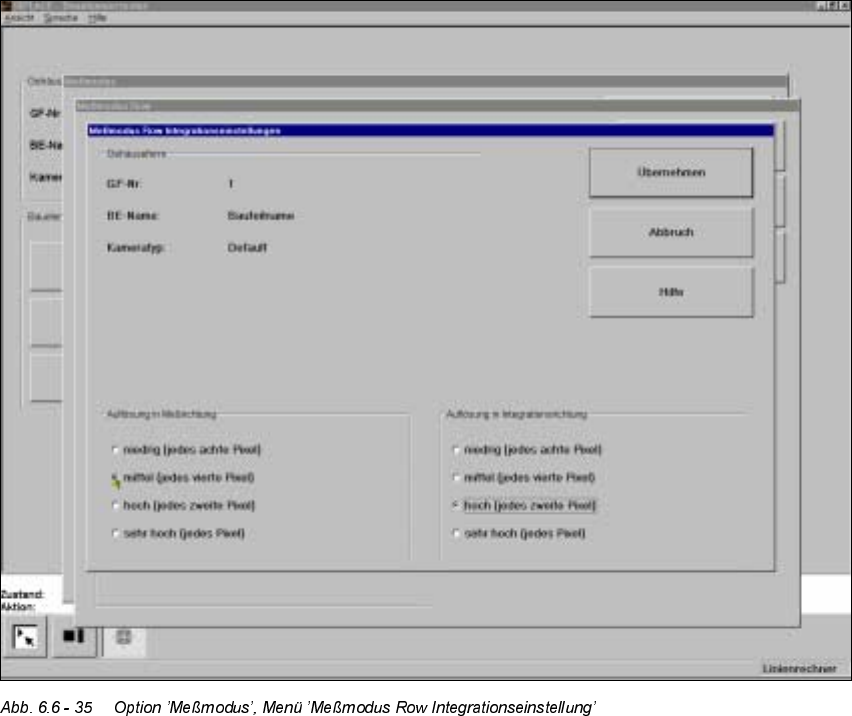

Haben Sie die Schaltfläche ’Integrationseinstellungen’ angeklickt, erscheint das Menü ’Meß-
modus Row Integrationseinstellungen’.
