Betriebsanleitung HS-50 6 Visionfunktionen Software-Version 5.01 A usgabe 01/99 6.6 Bauelement testen 303 0HVVXQJ Werden die inne ren Bei nchenspi tzen besse r abgebi ldet als die äuße ren, bei spielsw eise bei leicht …
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
302
Durch Erniedrigen der Auflösung in Meß- bzw. Integrationsrichtung lassen sich die Meßzeiten
reduzieren. Achten Sie allerdings darauf, daß die zu analysierende Struktur eine genügende
Anzahl von Pixeln besitzt, da sonst die Qualität der Messung darunter leidet.
0HPRGXV¶&RUQHU¶

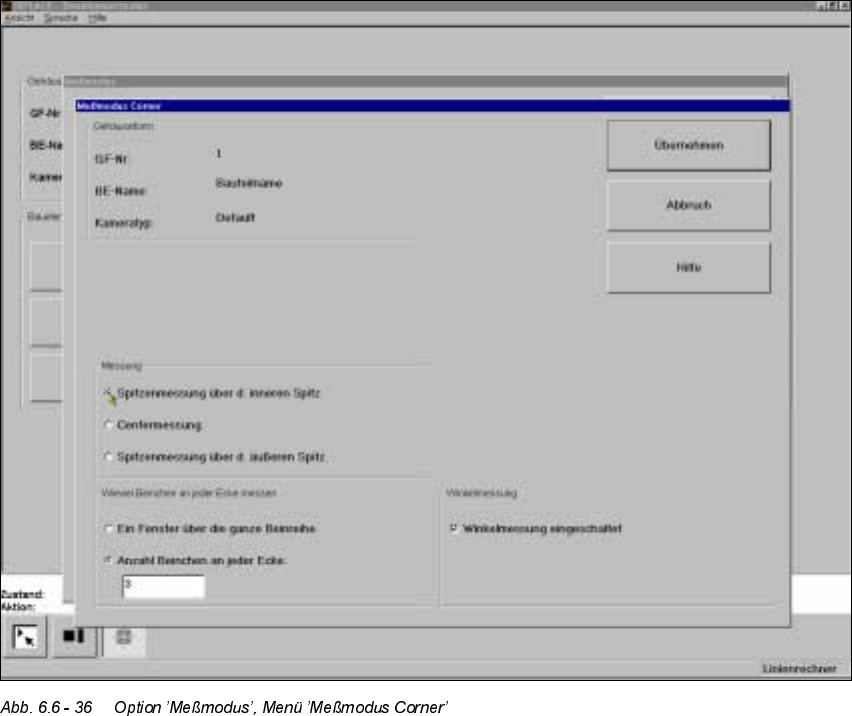

Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Corner’ erscheint das Menü ’Meß-
modus Corner’.
In diesem Menü haben Sie die Möglichkeit,
– die Beinchenmeßmethode festzulegen.
– zu wählen, wieviele Beinchen an jeder Ecke gemessen werden sollen.
– die Winkelmessung an- bzw. auszuschalten.
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.6 Bauelement testen
303
0HVVXQJ
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei
leicht nach oben gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen
wählen:
– Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
– Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOI
– Spitzenmessung über die äußeren Spitzen des Beinchens, zum Beispiel bei QFP, SOT,
SO
:LHYLHOH%HLQFKHQDQMHGHU(FNHPHVVHQ
Heben sich die Beinchen nicht mehr gut vom Hintergrund ab, beispielsweise bei weißen Stek-
kern, können Sie hier die zu messende Beinchenanzahl festlegen. Voraussetzung dafür ist al-
lerdings, daß das Bauelement im Linienrechner vollständig beschrieben ist (FDC). Es folgt
dann kein weiterer Lead-Meßschritt.
HINWEIS
Ändern Sie diesen Wert nur für Sonderbauelemente und Stecker ab.
:LQNHOPHVVXQJ
Bei einreihigen Bauelementen wird der Verdrehwinkel ungenau ermittelt. Es ist daher besser,
auf die Ermittlung des Verdrehwinkels beim Row-Meßmodus zuzugreifen. Schalten Sie dann
hier die Winkelmessung aus.
6 Visionfunktionen Betriebsanleitung HS-50
6.6 Bauelement testen Software-Version 5.01 Ausgabe 01/99
304
0HPRGXV¶/HDG¶

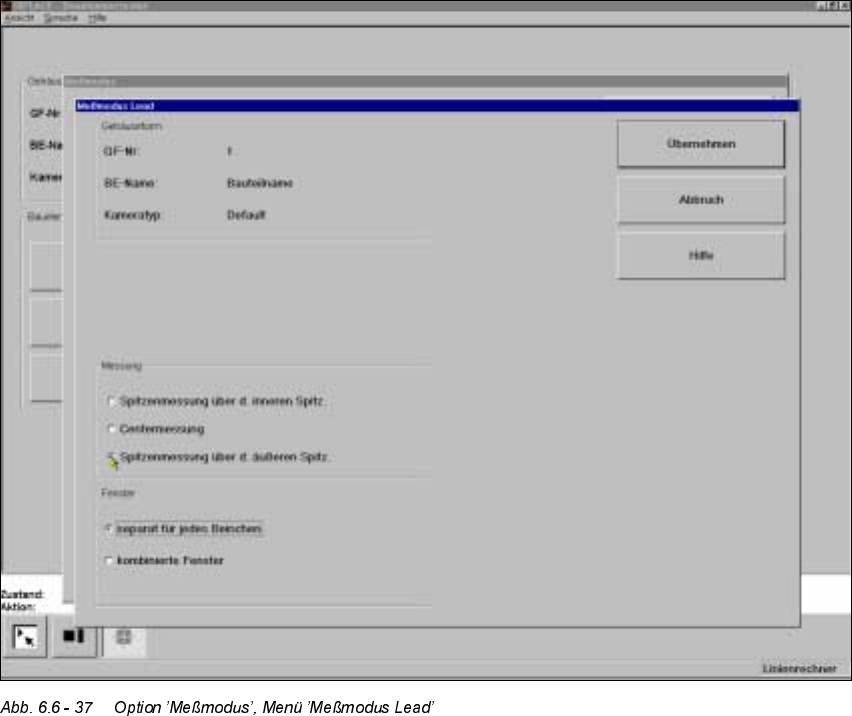

Nach Anklicken der Schaltfläche ’Einstellen’ im Meßmodus ’Lead’ erscheint das Menü ’Meß-
modus Lead’.
In diesem Menü haben Sie die Möglichkeit,
– die Beinchenmeßmethode festzulegen.
– die Fenster separat für jedes Beinchen oder ein kombiniertes Fenster für alle Beinchen für
die Messung auszuwählen.
0HVVXQJ
Werden die inneren Beinchenspitzen besser abgebildet als die äußeren, beispielsweise bei
leicht nach oben gebogenen, glänzenden Beinchen, können Sie unter folgenden Optionen
wählen:
– Spitzenmessung über die Innenspitze des Beinchens, zum Beispiel bei Sockeln
– Beinchenmitte, Schwerpunktmessung (Centermessung), zum Beispiel für PLCC, SOJ
