Betriebsanleitung HS-50 6 Visionfunktionen Software-Version 5.01 A usgabe 01/99 6.7 Leitfaden zum Beschreiben von Gehäuseformen 321 Einst ellen der B eleuchtu ng von sonstigen B auelemen ten ( weiß, gelb, rot, braun, g…
6 Visionfunktionen Betriebsanleitung HS-50
6.7 Leitfaden zum Beschreiben von Gehäuseformen Software-Version 5.01 Ausgabe 01/99
320
(LQVWHOOZHUWHIUGLH%HOHXFKWXQJYRQVRQVWLJHQ%DXHOHPHQWHQ
Abb. 6.7 - 8 zeigt Ihnen eine Aufstellung der Einstellwerte für die Beleuchtung von sonstigen
Bauelementen.

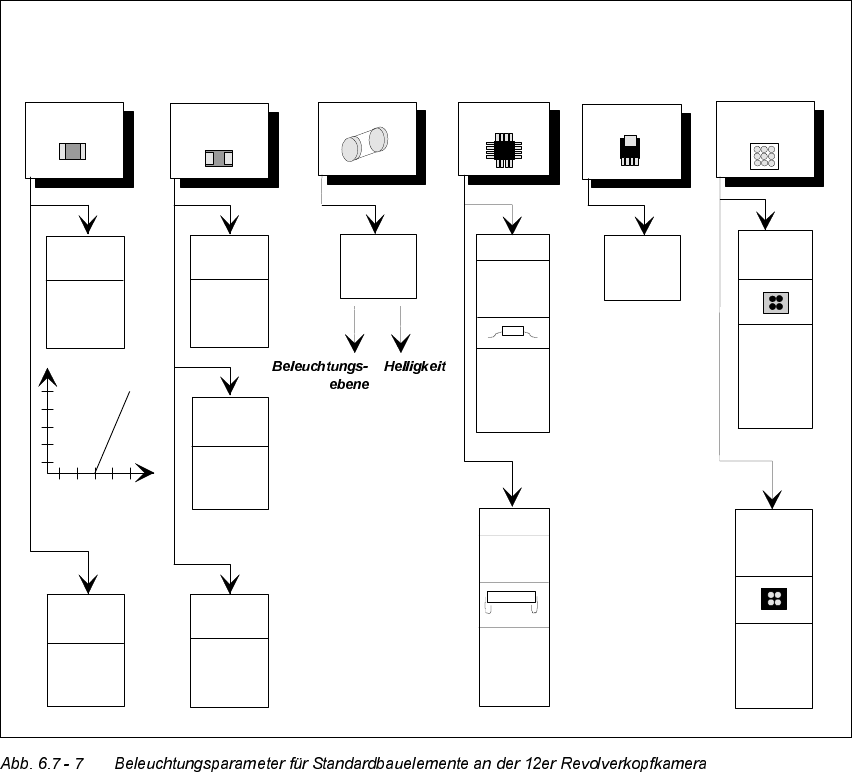

Einstellen der Beleuchtung von Standardbauelementen
BGA, µBGA
Flip Chip
Keramik-
BGA
flach: 0
mittel: 50
steil: 255
BGA,
µBGA,
Flip Chip
flach: 255
mittel: 20
steil: 0
Leistungs- IC
flach: 170
mittel: 60
steil: 120
IC
flach: 170
mittel: 50
steil: 120
Gullwing
SO, SOT,
TSOP
QFP,
J-Lead
PLCC
flach: 80
mittel: 40
steil: 120
Melf
flach: 255
mittel: 90
steil: 60
Tantal-
Kondensator
Hell
flach: 0
mittel: 10
steil: 170
Allgemein
flach: 120
mittel: 40
steil: 170
Spiegelnd
flach: 255
mittel: 120
steil: 10
150
255
Kontrast-
empfindlichkeit
Chip
0805 und
größer
flach: 70
mittel: 60
steil: 150
0402,
0603
flach: 120
mittel: 100
steil: 100
Betriebsanleitung HS-50 6 Visionfunktionen
Software-Version 5.01 Ausgabe 01/99 6.7 Leitfaden zum Beschreiben von Gehäuseformen
321
Einstellen der Beleuchtung von sonstigen Bauelementen
( weiß, gelb, rot, braun, grau,
metallisch matt )
( schwarz, blau, grün )
(unabhängig von Farbe und Material)
Matte Beinchen
flach: 70
mittel: 60
steil: 150
Optische Trennung von Körper
und Beinchen ist nicht möglich.
Körper und Beinchen gleichmäßig
hell ausleuchten. Umriß messen.
Glänzende Beinchen
Deutliche Trennung
zwischen Beinchen
und Körper.
Matte Beinchen
flach: 150
mittel: 120
steil: 0 - 20
Glänzende Beinchen
1. Körper und Beinchen gleichmäßig
ausleuchten. Umriß messen.
2. Trick: Beinchen mit flach und mittel
in Sättigung bringen und messen.
Deutliche Trennung
zwischen Beinchen
und Körper.
Für Variante 2: flach: 150 - 255
mittel: 60 - 150
steil: 0 - 20
flach: 200
mittel: 80
steil: 0 - 20
flach: 120
mittel: 80
steil: 0 - 20
Deutliche Trennung
zwischen Beinchen
und Körper.
Deutliche Trennung
zwischen Beinchen
und Körper.
J-Lead (PLCC), konvexe Beinchen
Gullwing Beinchen (SO, QFP)
Matte Beinchen
Glänzende Beinchen
flach: 120
mittel: 50
steil: 170
flach: 170
mittel: 50
steil: 120
Deutliche Trennung
zwischen Beinchen
und Körper.
Deutliche Trennung
zwischen Beinchen
und Körper.
J-Lead (PLCC), konvexe Beinchen
flach: 170
mittel: 50
steil: 120
flach: 80
mittel: 40
steil: 120
Deutliche Trennung
zwischen Beinchen
und Körper.
Deutliche Trennung
zwischen Beinchen
und Körper.
Sonstige Beinchenform
Matte Beinchen
flach: 170
mittel: 50
steil: 120
Optische Trennung von Körper
und Beinchen ist nicht generell
möglich.
Glänzende Beinchen
flach: 0
mittel: 0 - 10
steil: 100 - 255
Deutliche Trennung
zwischen Beinchen
und Körper.
flach: 0
mittel: 0 - 10
steil: 150 - 255
Beinchen:
Umriß:
Meßmethode:
Optische Trennung von Körper
und Beinchen ist nicht möglich.
Körper und Beinchen gleichmäßig
hell ausleuchten. Umriß messen.
flach: 170
mittel: 50
steil: 120
Optische Trennung von Körper
und Beinchen ist nicht möglich.
Umriß bzw. Beinchenspitze
messen. Beinchen sind außerhalb
des Körpers.
flach: 80
mittel: 40
steil: 120
J-Lead (PLCC), konvexe Beinchen
Gullwing Beinchen (SO, QFP)
Sonstige Beinchenform
Konvexe Beinchen
flach: 70
mittel: 60
steil: 150
Sonstige Beinchenform
flach: 0
mittel: 0 - 20
steil: 200 - 255
Optische Trennung von Körper
und Beinchen ist nicht generell
möglich. Körper und Beinchen
gleichmäßig hell ausleuchten.
Umriß messen.
Gullwing Beinchen (SO, QFP)
6 Visionfunktionen Betriebsanleitung HS-50
6.7 Leitfaden zum Beschreiben von Gehäuseformen Software-Version 5.01 Ausgabe 01/99
322
7HVWHQGHU%HOHXFKWXQJVHLQVWHOOXQJ
Die Beleuchtungsparameter können Sie in der Option ’Beleuchtung’ einstellen (siehe Ab-
schnitt 6.6.4.8, Seite 6 - 286). Danach können Sie mit der Option ’Bauelement messen’ auf
Seite 6 - 271 das Bauelement vermessen und anhand des Meßergebnisses die Einstellungen
überprüfen.
Gehen Sie zum Test der Beleuchtungseinstellung wie folgt vor:
Å Führen Sie mit den vorgeschlagenen Beleuchtungswerten der Abbildungen 6.7 - 7 bzw.
6.7 - 8 eine Messung durch. Die Messung soll erfolgreich verlaufen.
Å Reduzieren Sie für jede Ebene den eingestellten Helligkeitswert um 50 %.
Die Messung soll erfolgreich verlaufen.
Å Erhöhen Sie für jede Ebene den eingestellten Helligkeitswert um 50 %.
Die Messung soll erfolgreich verlaufen.
Führt obige Prozedur nicht zum Erfolg, verfahren Sie wie folgt:
Å Erhöhen Sie - ausgehend vom vorgeschlagenen Beleuchtungswert - die Helligkeit einer je-
den einzelnen Beleuchtungsebene und zwar so lange, bis die Messung noch erfolgreich
ist.
Å Ermitteln Sie diesen oberen Grenzwert nacheinander für jede einzelne Beleuchtungs-
ebene.
Å Reduzieren Sie - ausgehend vom vorgeschlagenen Beleuchtungswert - die Helligkeit einer
jeden einzelnen Beleuchtungsebene und zwar so lange, bis die Messung noch erfolgreich
ist. Ermitteln Sie diesen unteren Grenzwert nacheinander für jede einzelne Beleuchtungs-
ebene.
Å Bilden Sie aus dem oberen und unteren Grenzwert für jede Ebene den Mittelwert. Dies ist
der gesuchte optimale Beleuchtungswert.
%HLVSLHOHLQHV%HOHXFKWXQJVWHVWV
Å Einstellwerte aus der Abbildung:
flach: 170
mittel: 60
steil: 120
Å Bauelement messen. Die Messung ist erfolgreich.
Å Einstellwerte um 50 % reduzieren.
flach: 85
mittel: 30
steil: 60
