Betriebsanleitung SIPLACE HS-50 1 Einleitung Softwareversion SR.501.xx Ausgabe 01/99 1.11 Baugruppenüber sicht - Bedienelemente 33 %HVFKUHLEXQJ Alle Be dienelem ente si nd für P ersonen ab e iner Kö rpergröße v o…
1 Einleitung Betriebsanleitung SIPLACE HS-50
1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.501.xx Ausgabe 01/99
32

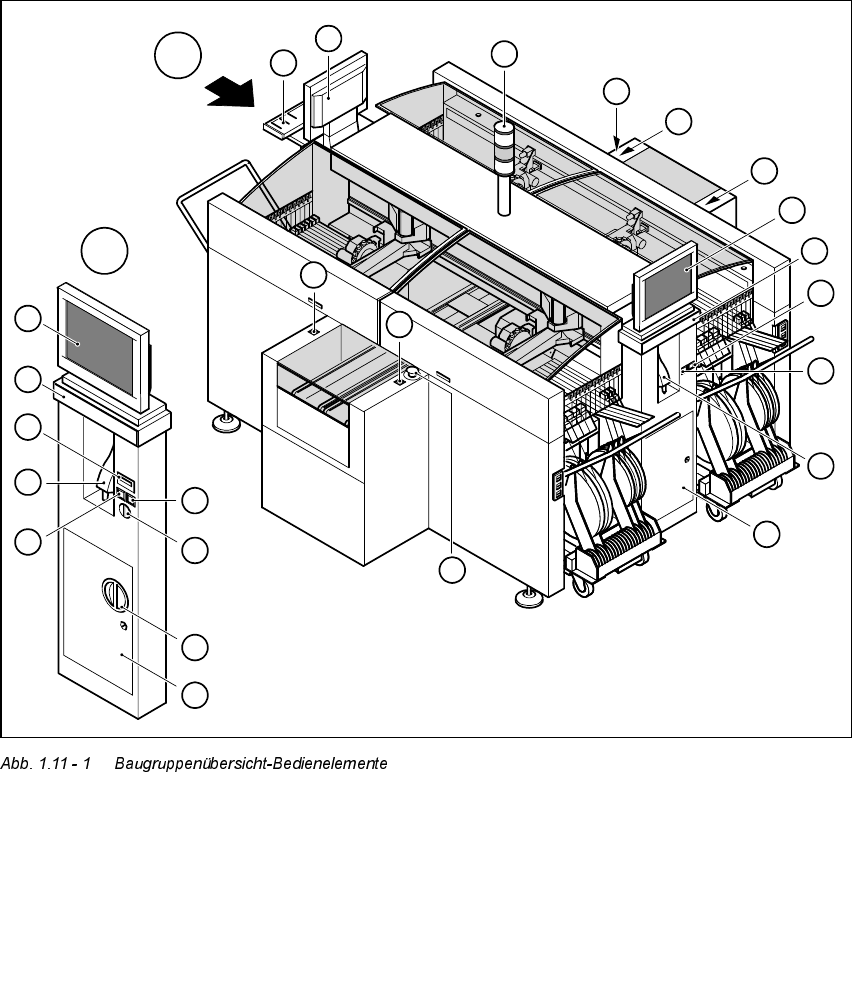

%DXJUXSSHQEHUVLFKW%HGL HQHOHPHQWH
%HGLHQH OHPH QW H
1. Bedienfeld, links 7. Bauelementezähler
2. Hauptschalter 8. LCD-Bildschirm
3. Schlüsselschalter 9. Tastatur mit Trackball
4. Halttaster (schwarz) 10. Bedienfeld, rechts
5. Starttaster (weiß) 11. NOT-HALT-Taster
6. BE-Barcodescanner 12. Meldeleuchte
4
5
11
5
11
A
A
10
6
9
8
5
12
8
9
5
5
2
4
3
1
8
9
6
7
5
Betriebsanleitung SIPLACE HS-50 1 Einleitung
Softwareversion SR.501.xx Ausgabe 01/99 1.11 Baugruppenübersicht - Bedienelemente
33
%HVFKUHLEXQJ
Alle Bedienelemente sind für Personen ab einer Körpergröße von 1,60 m erreichbar.
+DXSWVFKDOWHU
Der Hauptschalter dient zum Ein- bzw. Ausschalten der Stromversorgung des Automaten.
LEBENSGEFAHR
Auch bei ausgeschaltetem Hauptschalter führen bestimmte Teile im Inneren des Automaten
noch lebensgefährliche Spannungen
6FKOVVHOVFKDOWHU
Im Normalbetrieb steht der Schlüsselschalter in Stellung "0". Der Schlüssel ist abgezogen und
zugriffssicher zu verwahren. Nur zu bestimmten Wartungs- bzw. Servicearbeiten darf er von
autorisiertem Personal in Stellung "I" (Einrichtbetrieb) gedreht werden.
+DOWWDVWHU
Mit diesem Taster halten Sie den Bestückbetrieb des Automaten an.
6WDUWWDVWHU
Mit diesem Taster starten Sie den Automaten nach dem Einschalten bzw. nach Beseitigung
von Fehlfunktionen.
127+$/77DVWHU
Beim Drücken des NOT-HALT-Tasters rastet dieser ein. Die Stromversorgung zu den Portal-
achsen, BE-Tischen, Transportbändern und Schneidgeräten wird unterbrochen, die Span-
nungsversorgung für die Sternachsen der Bestückköpfe reduziert. Der Taster läßt sich durch
Drehen wieder entriegeln.
%DXHOHPHQWH]lKOHU
Der Bauelementezähler zeigt die Anzahl der verarbeiteten Bauelemente an.
/&'%LOGVFKLUP
Auf jeder Seite des Automaten befindet sich ein Flachbildschirm mit LCD-Technik und berüh-
rungsempflindlicher Bildschirmoberfläche (Touch-Screen). Die Auflösung beträgt 1024 x
768 Pixel.
1 Einleitung Betriebsanleitung SIPLACE HS-50
1.11 Baugruppenübersicht - Bedienelemente Softwareversion SR.501.xx Ausgabe 01/99
34
7DVWDWXU
Unterhalb des Bildschirms ist die versenkbare Tastatur mit dem Trackball untergebracht.
0HOGHOHXFKWH
Die Farbenfolge der Meldeleuchte ist weiß - grün - weiß. Sie signalisiert Betriebszustände und
Fehlfunktionen des Automaten.
%(%DUFRGHOHVHU
Auf jeder Seite der Maschine befindet sich ein Ablagefach, das den BE-Barcodeleser vom Typ
Datalogic DL 910 aufnimmt. Mit dem Barcodeleser lassen sich Bauelemente schnell und zu-
verlässig rüsten und nachfüllen.
(UJRQRPLVFKH$QRUGQXQJGHU%HGLHQHOHPHQWH
Abbildung 1.11 - 1, Seite 1 - 32 gibt einen Überblick über die Plazierung der Bedienelemente.
Sie untergliedern sich in folgende Gruppen:
%HGLHQIHOGDQGHUUHFKWHQ6HLWHGHU0LWWHONRQVROHPLW
– LCD-Bildschirm
– Tastatur mit Trackball
– Starttaster
– BE-Barcodeleser
%HGLHQIHOGDQGHUOLQNHQ6HLWHGHU0LWWHONRQVROHPLW
– LCD-Bildschirm
– Tastatur mit Trackball
– Bauelementezähler
– Starttaster
– Stopptaster
– Schlüsselschalter
– BE-Barcodeleser
– Hauptschalter
(LQE]Z$XVJDEHVHLWHGHV/37UDQVSRUWVPLW
– NOT-HALT-Pilzdrucktastern
