Betriebsanleitung SIPLACE HS-50 8 Fehlerinformation Softwareversion SR.501.xx Ausgabe 01/99 8.2 Fehlerinformationen abrufen 357 Å Wähl en Sie in der Fehle rtabelle den Eintrag für den Fe hler aus , über de n Sie Inform…
Fehlerinformation Betriebsanleitung SIPLACE HS-50
8.2 Fehlerinformationen abrufen Softwareversion SR.501.xx Ausgabe 01/99
356
(5) Schaltfläche "Fehlerinfo" (für den Aufruf der Hilfe zum aktuellen Fehler)
,QIRUPDWLRQHQ]XPDNWXHOOHQ)HKOHUDQ]HLJHQ
Å Klicken Sie in der Grundansicht die Schaltfläche )HKOHULQIR an.
Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuellen Fehler wird
geöffnet (siehe Beispiel in Abb. 8.2 - 3
).
,QIRUPDWLRQHQ]XHLQHPDXVJHZlKOWHQ)HKOHUDQ]HLJHQ
Å Klicken Sie in der Symbolleiste der Grundansicht das Symbol an.
Die Bedienoberfläche wird auf die Fehleranzeige der zuletzt eingestellten Fehlerart umge-
schaltet. Im Anzeigebereich werden alle aufgetretenen Fehler der aktuellen Fehlerart auf-
gelistet.
Å Schalten Sie ggf. mit Hilfe des entsprechenden Symbols in der Symbolleiste die Ansicht
auf die gewünschte Fehlerart um (siehe Kap. 4, Abschnitt 4.2
).

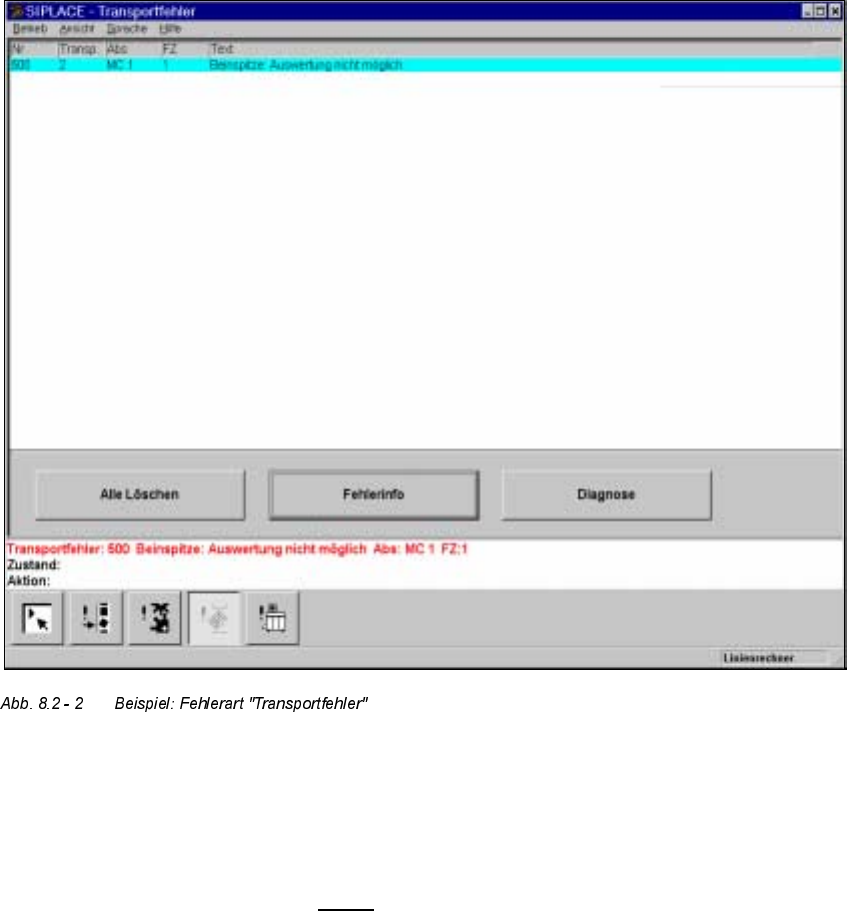

Der Anzeigebereich wird auf die gewählte Fehlerart umgeschaltet (siehe Beispiel in Abb. 8.2
- 2).
Betriebsanleitung SIPLACE HS-50 8 Fehlerinformation
Softwareversion SR.501.xx Ausgabe 01/99 8.2 Fehlerinformationen abrufen
357
Å Wählen Sie in der Fehlertabelle den Eintrag für den Fehler aus, über den Sie Informationen
erhalten möchten. In der Tabelle ist die ausgewählte Zeile hellblau markiert. Die Schaltflä-
che "Fehlerinfo" ist jetzt aktiv.
Å Klicken Sie die Schaltfläche )HKOHULQIR an.

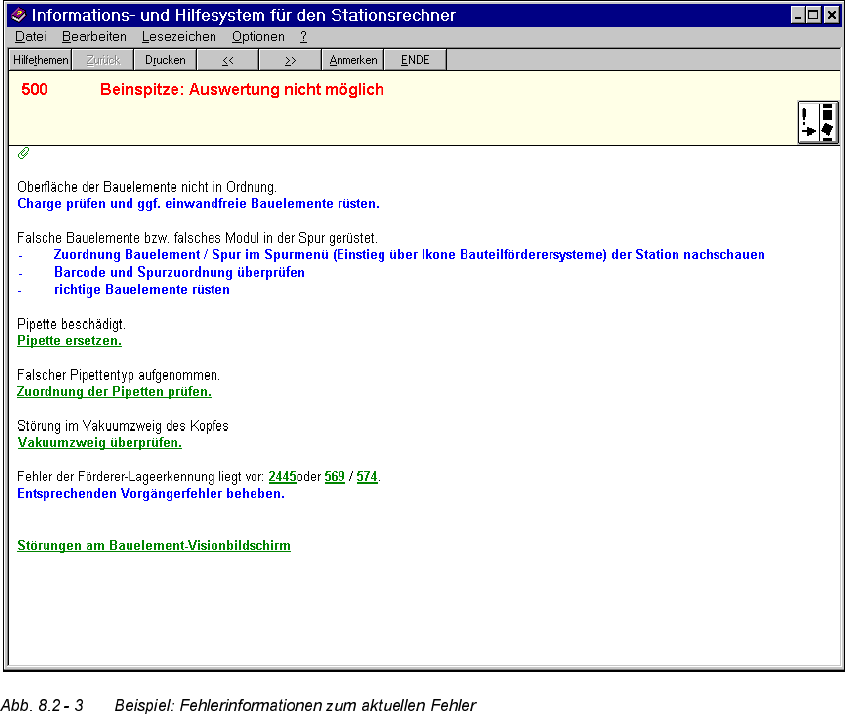

Das Hauptfenster des Hilfesystems mit den Fehlerinformationen zum aktuell gewählten
Fehler wird geöffnet (siehe Abb. 8.2 - 3
).
Fehlerinformation Betriebsanleitung SIPLACE HS-50
8.2 Fehlerinformationen abrufen Softwareversion SR.501.xx Ausgabe 01/99
358
%HGHXWXQJGHU)DUEHQLQGHQ)HKOHULQIRUPDWLRQHQ
– roter Text Fehlernummer und Fehlermeldung
– schwarzer Text mögliche Fehlerursache(n)
– blauer Text Anweisungen zur Behebung des Fehlers
– grüner unterstrichener Text Aufruf von zusätzlichen Informationen zur Fehlerursache
und weiterführende Anweisungen zur Fehlerbehebung
