Betriebsanleitung HS-50 11 Stationserweiterungen / Optionen Software-Version 5.01 Ausgabe 01/99 11.1 Pipettenwechsler HS-50 397 )XQNWLRQVZHLVH Die Pipe tten sitz en in Pip ettenga ragen und werden von e inem ver …
11 Stationserweiterungen / Optionen Betriebsanleitung HS-50
11.1 Pipettenwechsler HS-50 Software-Version 5.01 Ausgabe 01/99
396

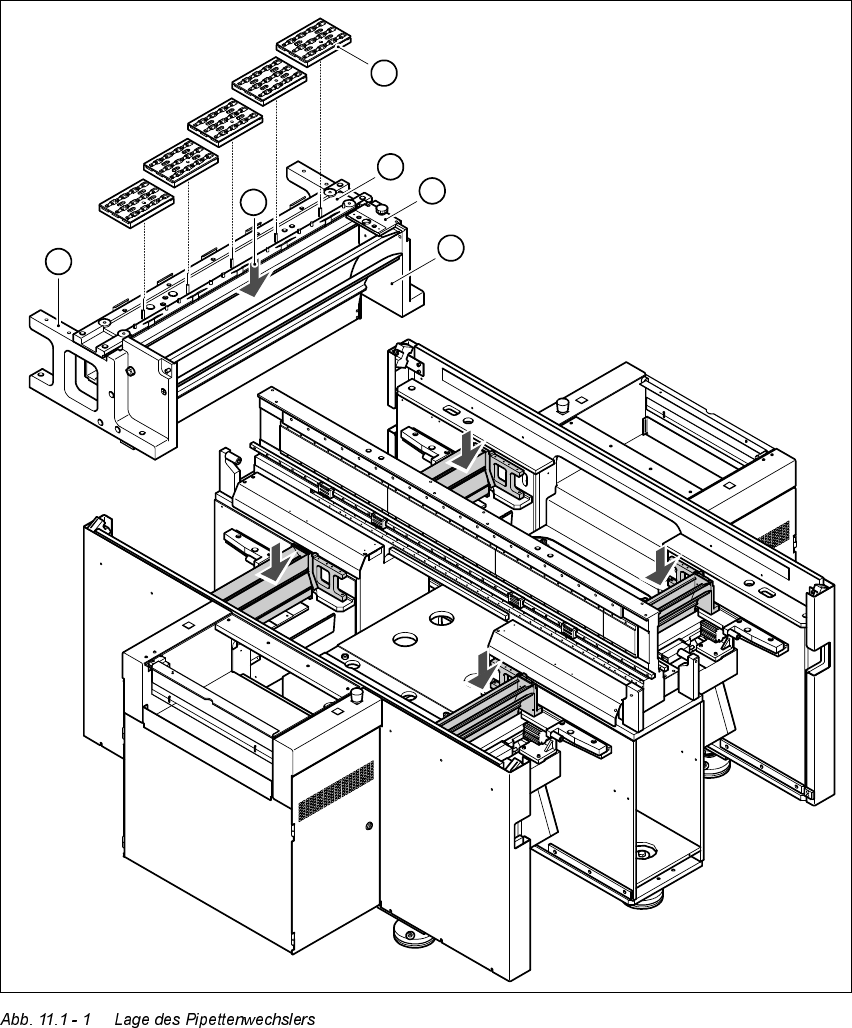

/HJHQGH ]X $EE
(1) Leergurtleitkanal (2) Abwurfeinrichtung für Pipetten
(3) Pipettenwechsler (4) Pipettenmagazine
(5) Einbauplatz für optionalen 2. Pipettenwechsler
(6) Auffangbehälter für abgeworfene Pipetten
1
2
3
4
5
6
Betriebsanleitung HS-50 11 Stationserweiterungen / Optionen
Software-Version 5.01 Ausgabe 01/99 11.1 Pipettenwechsler HS-50
397
)XQNWLRQVZHLVH
Die Pipetten sitzen in Pipettengaragen und werden von einem verfahrbaren Schlüsselblech
fixiert. Ein Pneumatikzylinder kann das Schlüsselblech um 6 mm verfahren. Je nach Stellung
des Blechs sind alle Pipetten entweder geklemmt oder freigegeben. Wenn kein Pipettenwech-
sel durchgeführt wird, befindet sich das Schlüsselblech immer in Stellung "geschlossen".
Auf den einzelnen Magazinen des Pipettenwechslers befindet sich jeweils eine Positions-
marke zur Lageerkennung. Die Stellplätze der Magazine sind auf dem Pipettenwechsler mit
den Zahlen 1 bis 5 gekennzeichnet. Die Pipettengaragen sind in den Magazinen von 1 bis 12
durchnumeriert (siehe Abb. 11.1 - 2).
HINWEIS
Sondermagazine können nach Rücksprache mit Siemens PL EA 1E angefertigt werden und
erhalten eine gesonderte Kennzeichnung.
$EKROHQHLQHU3LSHWWH
– Die z-Achse des Revolverkopfes fährt nach unten.
– Das Schlüsselblech (Pos. 3 in Abb. 11.1 - 2) öffnet und gibt die Pipetten frei.
– Die Pipette wird von der Pinole des Revolverkopfes aufgenommen.
– Die z-Achse fährt nach oben.
$EOHJHQHLQHU3LSHWWH
– Das Schlüsselblech (Pos. 3 in Abb. 11.1 - 2) öffnet und gibt die Pipetten frei.
– Die z-Achse des Revolverkopfes fährt nach unten und legt die Pipette ab.
– Das Schlüsselblech schließt.
– Die z-Achse des Revolverkopfes fährt nach oben.
$EZHUIHQGHIHNWHU3LSHWWHQ
– An der Abwurfvorrichtung (Pos. 2 in Abb. 11.1 - 1) fährt die z-Achse des Revolverkopfes
14 mm nach unten und befördert so die defekte Pipette in die Bohrung der Abwurfvorrich-
tung.
– Die z-Achse fährt wieder hoch, und die Pipette wird von Federdrähten von der Pinole ab-
gezogen.
– Die Pipette fällt in den Auffangbehälter des Leergurtleitkanals (Pos. 6 in Abb. 11.1 - 1).
11 Stationserweiterungen / Optionen Betriebsanleitung HS-50
11.1 Pipettenwechsler HS-50 Software-Version 5.01 Ausgabe 01/99
398

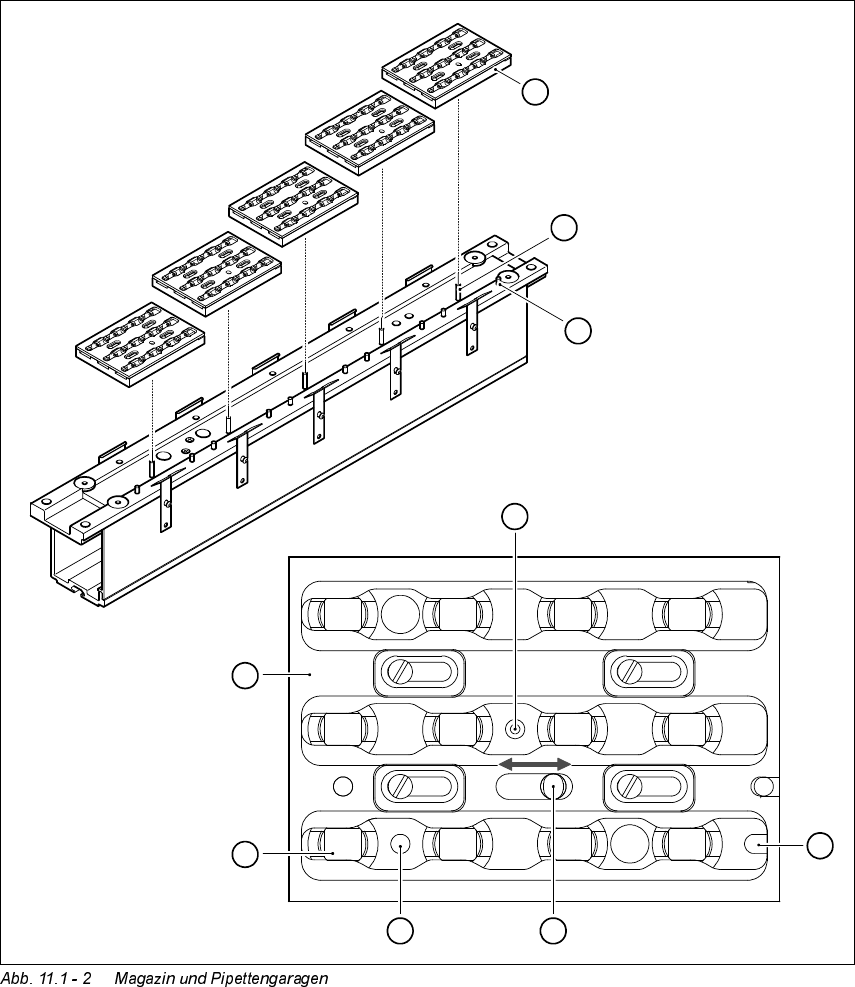

/HJHQGH ]X $EE
(1) Positionsmarke
(2) Schlüsselblech
(3) Pipettengarage
(4) Bohrung für Zylinderstift (7) zum Zentrieren der Magazine
(5) Bohrung für Zylinderstift des Schiebemechanismus
12 3
4
5
6
7
8
91011
12
9
8
6
5
4
7
3
2
1
1
2
3
4
5
