Betriebsanleitung HS-50 11 Stationserweiterungen / Optionen Software-Version 5.01 Ausgabe 01/99 11.2 Bauelementebarcode 401 %DXHOHPHQWHEDUFRGH $ OOJHPHLQHV Der Bestüc kautom at HS-50 bietet die Mögli chkei…
11 Stationserweiterungen / Optionen Betriebsanleitung HS-50
11.1 Pipettenwechsler HS-50 Software-Version 5.01 Ausgabe 01/99
400

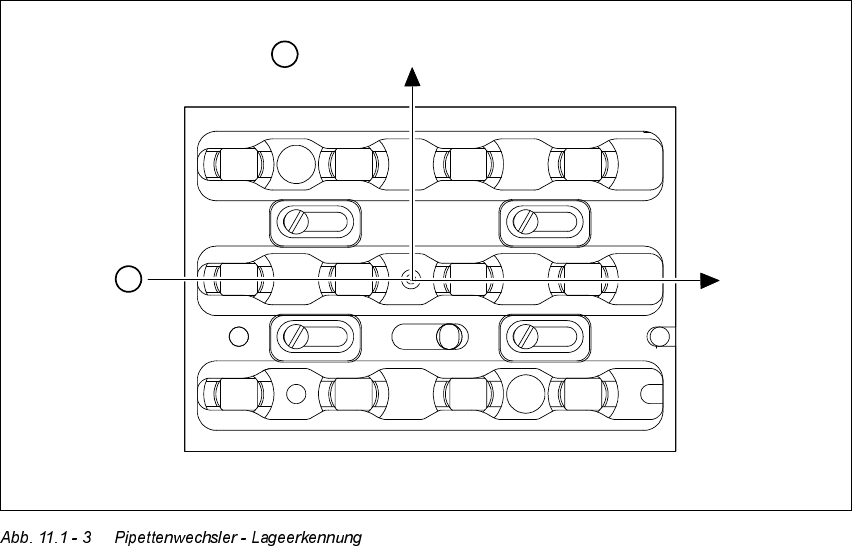

/DJHHUNHQQXQJ
Auf jedem Magazin befindet sich eine Positionsmarke zur Lageerkennung.
/HJHQGH]X$EE
(1) Positionsmarke
(2) Lage der Pipetten im Magazin zur Positionsmarke
Å Zur Markenbehandlung siehe Kapitel 5 "Visionfunktionen"
12 3
4
5
6
7
8
91011
12
Y
X
1
2
Betriebsanleitung HS-50 11 Stationserweiterungen / Optionen
Software-Version 5.01 Ausgabe 01/99 11.2 Bauelementebarcode
401
%DXHOHPHQWHEDUFRGH
$OOJHPHLQHV

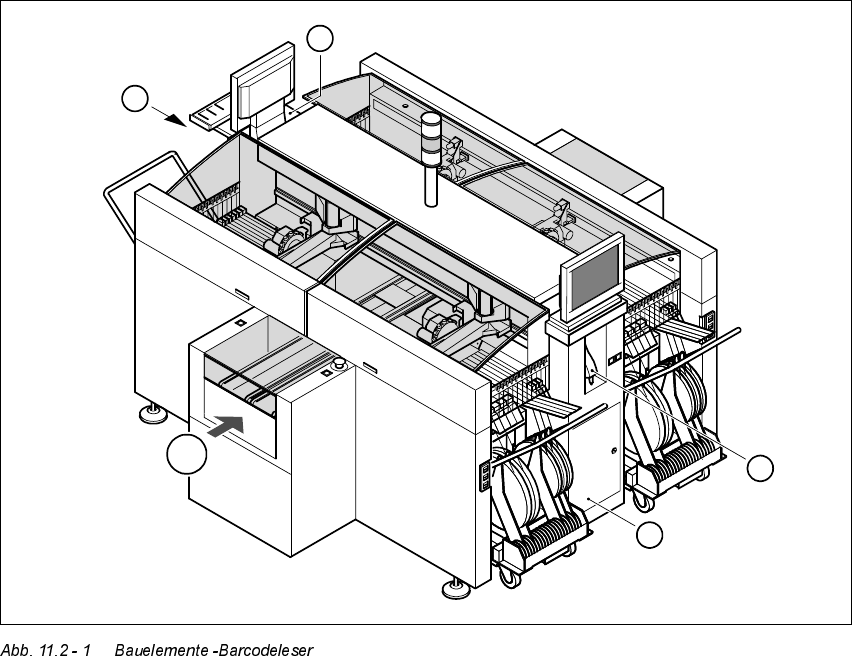

Der Bestückautomat HS-50 bietet die Möglichkeit, die Spurbelegung mit Hilfe eines Barcode-
lesers auf Übereinstimmung zu überprüfen und Bauelementedaten von Bauelementespulen
zu lesen. An beiden Bedienfeldern des Automaten ist ein Barcodeleser angebracht.
/HJHQGH]X$EE
(1) Barcodeleser
(2) Bedienfeld rechts
(3) Bedienfeld links
T LP-Transportrichtung
1
3
2
1
T
11 Stationserweiterungen / Optionen Betriebsanleitung HS-50
11.2 Bauelementebarcode Software-Version 5.01 Ausgabe 01/99
402
6SXUEHOHJXQJ
Für die Spurbelegung sind an den seitlichen Schutzscheiben vierstellige Barcodestreifen an-
gebracht. Die erste Stelle dient zur Identifizierung des BE-Tisches (1, 2, 3 oder 4), die restli-
chen drei Stellen geben die Spurnummer an. An beiden Enden des Barcodestreifens sind
Return-Barcodes angebracht. Diese Barcodestreifen sind fortlaufend in Zweierschritten (1, 3,
5, 7...) numeriert und gelten für jeweils 2 Spuren (Barcode 1 = Spur 1 und 2).
%DXHOHPHQWH
Um zum Beispiel den Vorrat an Bauelementen mit den geforderten Mengen aus der Rüstdatei
zu vergleichen (Nachfüllkontrolle), können Daten von den Bauelementspulen gelesen wer-
den.
Das erfolgreiche Einlesen eines jeden Datensatzes wird durch ein akustischen Signal quittiert.
HINWEIS
Die Option BE-Barcodeleser muß am Linienrechner konfiguriert sein.
Barcodes, die mit der Ziffer 1, 2, 3 oder 4 beginnen und 4 Zeichen lang sind, werden als Spur-
barcodes interpretiert. Alle anderen Barcodes, die nicht mit der Ziffer 1, 2, 3 oder 4 beginnen,
werden als BE-Barcodes ausgewertet.
