Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software
Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstelle
419
*(06FKQLWWVWHOOH
$OOJHPHLQHV
%HUJULIIV HUNlUXQJ
GEM => *eneric(quipment0odel
SECS-II=> 6 emiconductor (quipment &ommunication 6tandard, 3art 2
Hostrechner=> Kommunikationsrechner

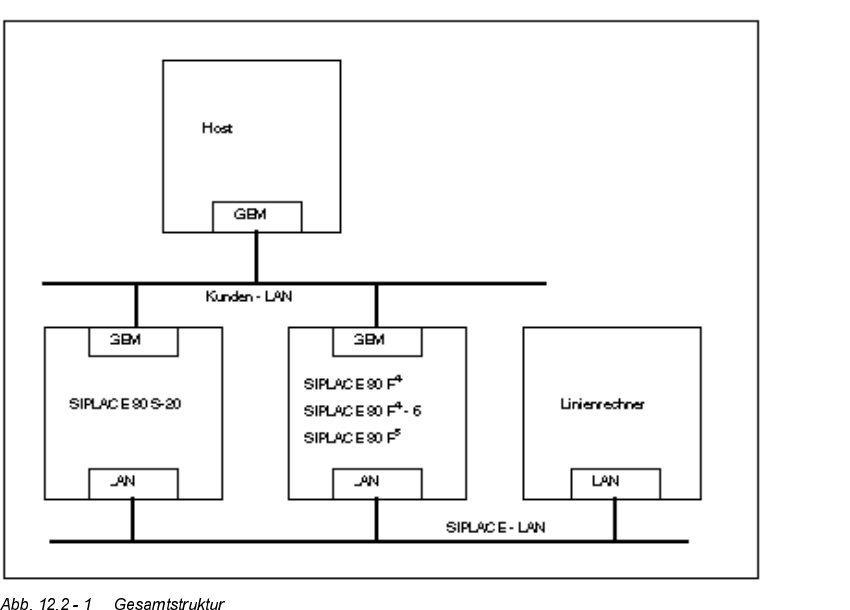

Mit der Schnittstelle GEM/SECS-II ist es möglich, eine SIPLACE-Station mit einem beliebigen
GEM-kompatiblen Hostrechner zu steuern. Der Stationsrechner der SIPLACE-Station muß
aber weiterhin mit dem Linienrechner verbunden sein, damit die Maschinen-, Rüstungs- und
Nutzendaten programmiert und zum Stationsrechner heruntergeladen werden können. Der
Stationsrechner packt diese Daten zu einem Bestückprogramm und stellt diese dem Host-
rechner zum Hochladen zur Verfügung. Im laufenden Betrieb versorgt, je nach Betriebsart,
der Hostrechner oder der Linienrechner die SIPLACE-Station mit den notwendigen Maschi-
nen-, Rüstungs- und Nutzendaten bzw. mit dem Bestückprogramm.
12 Stationserweiterungen Software Betriebsanleitung SIPLACE HS-50
12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99
420
Nachfolgend ist das in der Menüzeile der Bedienoberfläche enthaltene Menü "Optionen" ab-
gebildet. In diesem Menü sind die Optionen zur Einstellung der GEM-Schnittstelle enthalten.
0HQRSWLRQHQIUGLH*(06FKQLWWVWHOOH
– %HWULHEVDUW
Hiermit wird die Dialogbox zur Einstellung der Betriebsart auf den GEM-Rechner
geöffnet.
– *(0'HIDXOWHLQVWHOOXQJHQ
Hiermit wird das Fenster zur Festlegung der Standardeinstellungen für GEM-Schnittstelle
geöffnet.
%HGLHQXQG$Q]HLJHHOHPHQWHIUGLH*(06FKQLWWVWHOOH
Mit Hilfe dieses Symbols wird die Bedienoberfläche auf die Ansicht "Statusanzeige" umge-
schaltet. (Bestückprogramm laden, Nachrichten senden/empfangen)
In der Infozeile der Bedienoberfläche wird in einem eigenen Feld die aktuelle Betriebsart an-
gezeigt.
Dieses im Statusfeld der Bedienoberfläche (auf der rechten Seite) dargestellte Symbol zeigt
den aktuellen Zustand der Verbindung zum GEM-Rechner an.
Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software
Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstelle
421
%HGLHQXQJ
%HWUL HEVDUWHLQVWHOOHQ
Die Betriebsart legt fest, wie die Station mit den notwendigen Bestückdaten versorgt wird.
Å Klicken Sie in der Grundansicht das Menü 2SWLRQHQan, und wählen Sie die Option
%HWULHEVDU W aus. Die folgende Auswahlbox wird geöffnet.
(LQVWHOOP|JOLFKNHLWHQ
6WDQG$ORQH
(Diese Betriebsart dient nur zu Testzwecken.)
Wird ein Nutzen an der Station vorgegeben, werden alle erforderlichen Daten von der Fest-
platte des Stationsrechners geladen.
Die Daten müssen sich auf der Festplatte des Stationsrechners befinden.
*(0+RVW
In dieser Betriebsart kann nur der Hostrechner Bestückprogramme vorgeben.
Die Daten müssen sich auf auf der Festplatte des Hostrechners befinden.
HINWEIS
Diese Einstellung muß aktiviert werden, wenn Sie Bestückprogramme vom GEM-Rechner auf
den Stationsrechner heruntergeladen wollen. Siehe hierzu Abschnitt 12.2.2.6.
/LQLHQUHFKQHU
Wird ein Nutzen an der Station vorgegeben, werden alle erforderlichen Daten vom Linienrech-
ner geladen. Die Daten müssen sich auf auf der Festplatte des Linienrechners befinden.
6,3/$&( 3UR
In der vorliegenden Softwareversion ist diese Betriebsart noch nicht einstellbar.
Å Aktivieren Sie den Radioknopf für die gewünschte Betriebsart.
Å Übernehmen Sie die Einstellung mit 2..
