12 Stationserweiterungen Software Betriebsanleitung SIPLACE HS-50
12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99
424
Å Klicken Sie die Schaltfläche 6(&63DUDPHWHU an, wenn Sie die SECS-Parameter än-
dern wollen (siehe hierzu Abschnitt 12.2.2.3
).
Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software
Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstelle
425
*(06(&63DUDPHWHUIHVWO HJHQ
9256,&+7

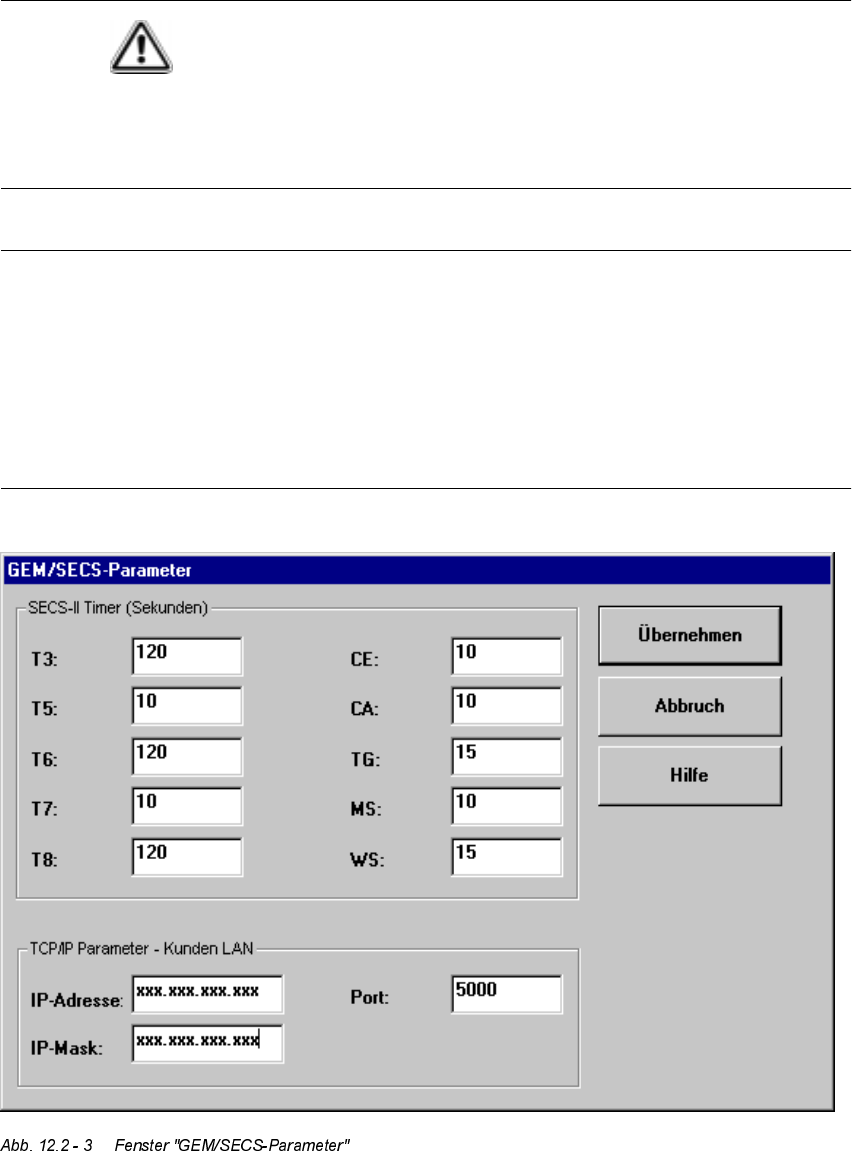

Die in der nachfolgenden Abbildung dargestellten Parameter sind getestet und empfohlen.
Sie müssen vorgegeben werden, um die Übertragung vom Hostrechner zum Linienrechner zu
optimieren.
HINWEIS
Die Änderung der Parameter hat folgende Auswirkungen auf den laufenden Betrieb der GEM-
Schnittstelle:
Nach Anpassung eines Timeout-Wertes oder der TCP/IP-Portnummer wird die GEM-Verbin-
dung zum Hostrechner kurzzeitig unterbrochen.
Nach Änderung der IP-Adresse oder der IP-Maske wird die GEM-Software beendet. Die
GEM-Software wird erst mit dem erneuten Einschalten der Station wieder nutzbar.
12 Stationserweiterungen Software Betriebsanleitung SIPLACE HS-50
12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99
426
(LQVWHOOP|JOLFKNHLWHQ
7 5HSO\7LPHRXW
Nach dem Senden einer primären Message an den Hostrechner wartet die Station maximal
die für T3 eingegebenen Sekunden auf die sekundäre Message des Hostrechners.
Wertebereich: 1 - 120 Sekunden
7 &RQQHFW6HSDUDWLRQ7LPHRXW
Dieser Parameter bestimmt die Wartezeit zwischen den aufeinanderfolgenden Versuchen,
die Verbindung aufzubauen. Er hat nur dann eine Bedeutung, wenn die Station als ACTIVE
ENTITY konfiguriert wurde.
Wertebereich: 1 - 240 Sekunden
7 &RQWURO7UDQVDFWLRQ7LPHRXW
Nach dem Senden der Meldung "Connect.req" oder "Linktest.req" an den Hostrechner wartet
die Station die für T6 eingegebenen Sekunden auf die Meldung "Connect.rsp" oder "Link-
test.rsp". Dann wird die TCP/IP-Verbindung unterbrochen.
Wertebereich: 1 - 240 Sekunden
7 1276(/(& 7('7LPHRXW
Nach dem Aufbau der TCP/IP-Verbindung wartet eine als PASSIVE ENTITY konfigurierte Sta-
tion die für T7 eingegebenen Sekunden auf die "Select.req"-Meldung vom Hostrechner. Dann
wird die TCP/IP-Verbindung unterbrochen. Der erfolgreiche Austausch der Meldungen "Sel-
ect.req" und "Select.rsp" ist die Basis für die Konvertierung der TCP/IP-Verbindung in eine
HSMS-Verbindung.
Wertebereich: 1 - 240 Sekunden
7 1HWZRUN,QWHUFKDUDFWHU7LPHRXW
Der Empfang einer einzelnen HSMS-Meldung darf maximal die für T8 eingegebenen Sekun-
den dauern. Sonst wird die TCP/IP-Verbindung unterbrochen.
Wertebereich: 1 - 120 Sekunden
&( &RQQHFWLRQ(VWDEOLVKPHQW7LPHRXW
Eine als ACTIVE ENTITY konfigurierte Station wartet nach dem Senden eines TCP/IP-Con-
nect-Kommandos maximal die für CE eingegebenen Sekunden auf einen erfolgreichen Ver-
bindungsaufbau oder eine Statusmeldung. Nach dieser Zeitdauer wird angenommen, daß
das Kommando fehlgeschlagen ist.
