Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstel le 433 HINWEIS Je nach gewählt er Akti on muß das entsprechen de Bestü ckprogra mm auf dem S …
12 Stationserweiterungen Software Betriebsanleitung SIPLACE HS-50
12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99
432
%HVWFNSURJUDPPODGHQ

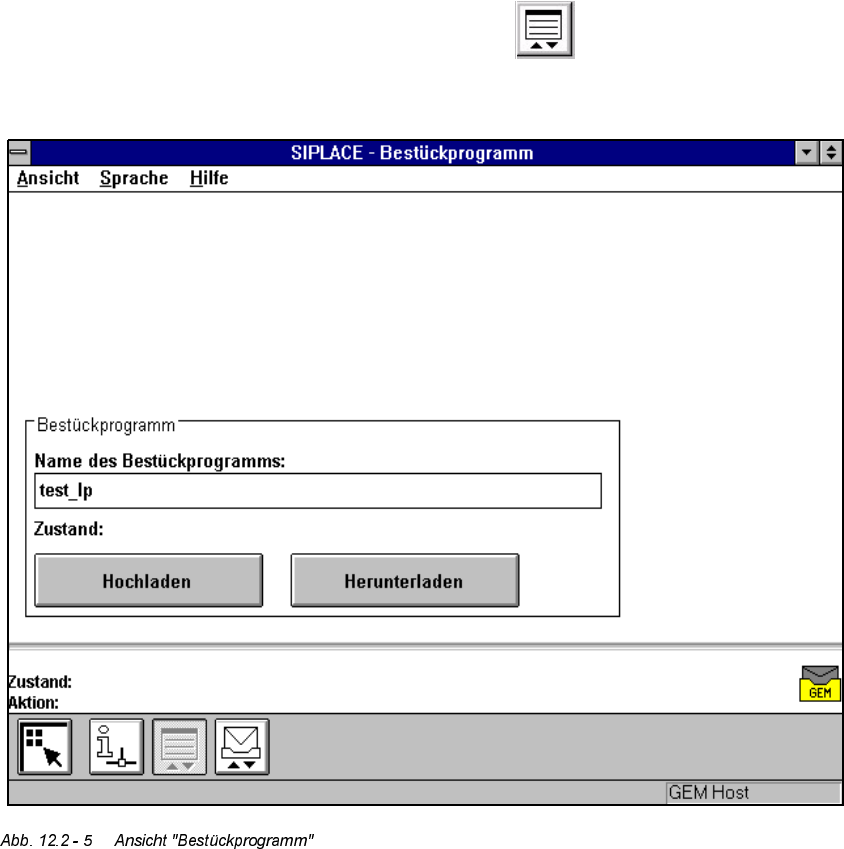

Å Klicken Sie in der Ansicht "Statusanzeige" das Symbol an.
Die Bedienoberfläche wird auf die nachfolgende Ansicht umgeschaltet.
Mit Hilfe der im Anzeigebereich enthaltenen Schaltflächen können folgende Aktionen durch-
geführt werden:
– +RFKODGHQ
Das Bestückprogramm, dessen Name im Editierfeld eingegeben wurde, wird vom Stati-
onsrechner zum Hostrechner hochgeladen.
– +HUXQWHUODGHQ
Das Bestückprogramm, dessen Name im Editierfeld eingegeben wurde, wird vom Host-
rechner zum Stationsrechner heruntergeladen.
Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software
Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstelle
433
HINWEIS
Je nach gewählter Aktion muß das entsprechende Bestückprogramm auf dem Stationsrech-
ner oder Hostrechner verfügbar sein.
Zum Herunterladen eines Bestückprogrammes muß die Betriebsart auf "GEM Host" einge-
stellt sein (siehe Abschnitt 12.2.2.1).
Å Geben Sie im Editierfeld "Name des Bestückprogramms:" den Namen des gewünschten
Bestückprogramms ein.
Å Klicken Sie die jeweilige Schaltfläche zum "Hochladen" oder "Herunterladen" des entspre-
chenden Bestückprogramms an.
Die Aktion wird ausgeführt und über den Schaltflächen wird der aktuelle Zustand der Aktion
angezeigt.
12 Stationserweiterungen Software Betriebsanleitung SIPLACE HS-50
12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99
434
1DFKULFKWHQ
Å Klicken Sie in der Ansicht "Statusanzeige" das Symbol an.
Die Bedienoberfläche wird auf die nachfolgende Ansicht umgeschaltet.
Der Anzeigebereich ist in einzelne Felder unterteilt, in welchen sich die Hilfsmittel zur Durch-
führung der nachfolgend beschriebenen Aktionen befinden.
