00191368-01 - 第436页
12 Stationserweiterungen S oftware Betriebsanleitung SIPLACE HS-50 12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99 434 1DFKULFKWHQ Å Kl icke n Sie in der Ans icht "St atusan zeige" d as …
Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software
Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstelle
433
HINWEIS
Je nach gewählter Aktion muß das entsprechende Bestückprogramm auf dem Stationsrech-
ner oder Hostrechner verfügbar sein.
Zum Herunterladen eines Bestückprogrammes muß die Betriebsart auf "GEM Host" einge-
stellt sein (siehe Abschnitt 12.2.2.1).
Å Geben Sie im Editierfeld "Name des Bestückprogramms:" den Namen des gewünschten
Bestückprogramms ein.
Å Klicken Sie die jeweilige Schaltfläche zum "Hochladen" oder "Herunterladen" des entspre-
chenden Bestückprogramms an.
Die Aktion wird ausgeführt und über den Schaltflächen wird der aktuelle Zustand der Aktion
angezeigt.
12 Stationserweiterungen Software Betriebsanleitung SIPLACE HS-50
12.2 GEM-Schnittstelle Softwareversion SR.501.xx Ausgabe 01/99
434
1DFKULFKWHQ

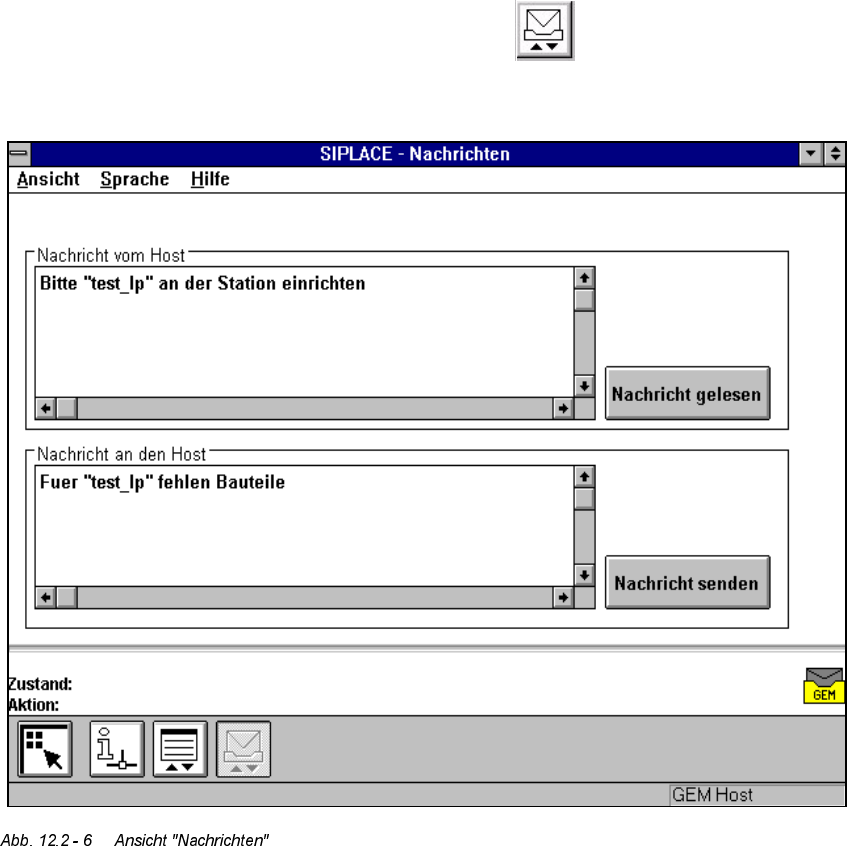

Å Klicken Sie in der Ansicht "Statusanzeige" das Symbol an.
Die Bedienoberfläche wird auf die nachfolgende Ansicht umgeschaltet.
Der Anzeigebereich ist in einzelne Felder unterteilt, in welchen sich die Hilfsmittel zur Durch-
führung der nachfolgend beschriebenen Aktionen befinden.
Betriebsanleitung SIPLACE HS-50 12 Stationserweiterungen Software
Softwareversion SR.501.xx Ausgabe 01/99 12.2 GEM-Schnittstelle
435
$Q]HLJHIHOG1DFKULFKWYRP+RVW
In diesem Anzeigefeld werden die vom Hostrechner empfangenen Nachrichten angezeigt.
Die zuletzt empfangene Nachricht steht am Ende der Nachrichtenliste.
Å Wenn Sie die Nachricht gelesen haben, klicken Sie die Schaltfläche1DFKULFKWJHOHVHQ
an. An den Hostrechner wird eine Bestätigung gesendet, daß die Nachricht angekommen
und gelesen wurde.
(LQJDEHIHOG1DFKULFKWDQGHQ+RVW
In diesem Feld können die Nachrichten eingegeben werden, die an den Hostrechner gesen-
det werden sollen.
Å Geben Sie die gewünschte Nachricht ein (max. 160 Zeichen).
Å Klicken Sie die Schaltfläche 1DFKULFKWVHQGHQ an.
Die Nachricht wird an den Hostrechner gesendet.
HINWEIS
Es wird immer die zuletzt geschriebene und an den Hostrechner gesendete Nachricht im Ein-
gabefeld angezeigt.
