Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit Softwareversion SR.501.xx Ausgabe 01/99 2.2 Sicherheitseinrichtungen 61 +DXSW VFKDOWHU 127 +$ / 7 3LO]GUXFNW DVWHU 6FKXW]KDXEHQVFKDOWHU /DJHYRQ+D…
2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50
2.2 Sicherheitseinrichtungen Softwareversion SR.501.xx Ausgabe 01/99
60

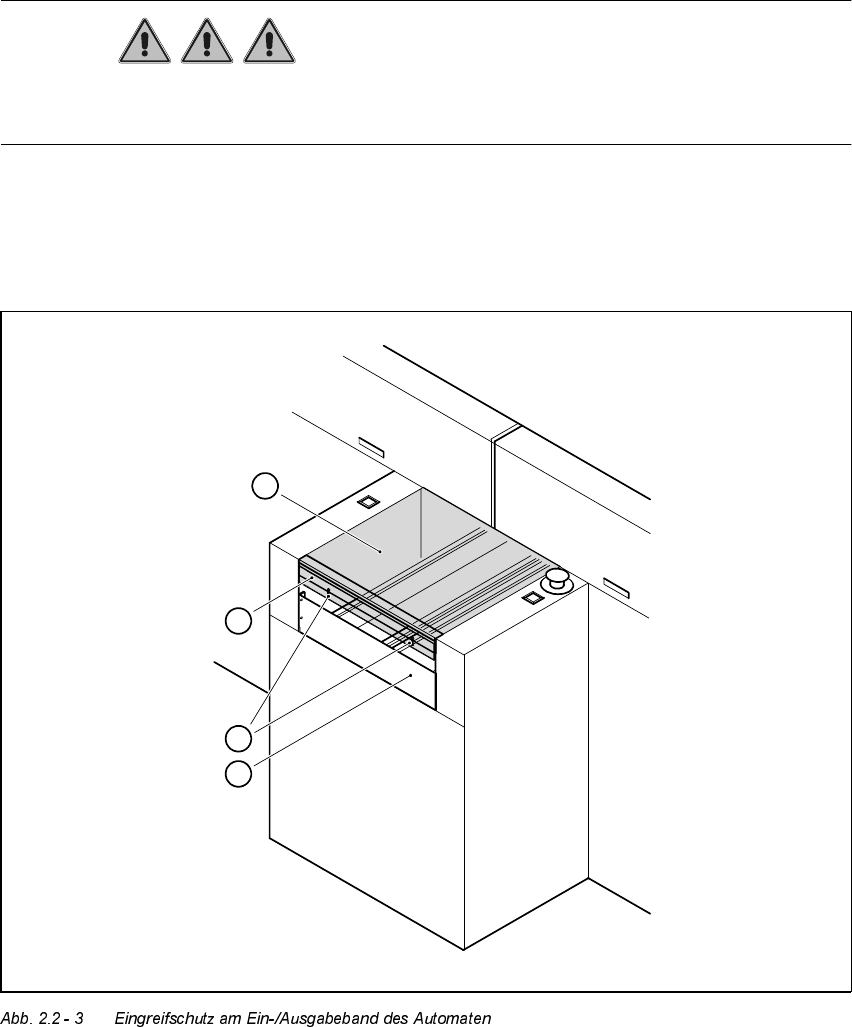

(LQJUHL IVFKXW]DP(LQ$XVJDEHEDQG
GEFAHR Der Eingreifschutz muß immer auf die Höhe der zu bear-
beitenden Leiterplatte eingestellt werden. Dabei soll der Zwischenraum zwischen Eingreif-
schutz und Schutzleiste so klein wie möglich sein.
Der Eingreifschutz ist am Eingabe- und Ausgabeband des Leiterplattentransports montiert.
Å Stellen Sie die Höhe des Eingreifschutzes an den Langlöchern so ein, daß die zu bearbei-
tende Leiterplatte durchtransportiert werden kann.
1. Schutzleiste (fest montiert)
2. Eingreifschutz (verstellbar)
3. Langlöcher zur Höhenverstellung
4. Abdeckung
4
3
1
2
Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit
Softwareversion SR.501.xx Ausgabe 01/99 2.2 Sicherheitseinrichtungen
61
+DXSWVFKDOWHU127+$/73LO]GUXFNWDVWHU6FKXW]KDXEHQVFKDOWHU
/DJHYRQ+DXSWVFKDOWHU6WDUWWDVWHUQHWFDP$X WRPDWHQ
1. Hauptschalter
2. Halttaster (schwarz)
3. Starttaster (weiß)
4. Bauelementezähler
5. Servicesteckdose im Stromversorgungseinschub hinter der Schutztüre
3
3
A
A
1
3
4
2
5
3
2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50
2.2 Sicherheitseinrichtungen Softwareversion SR.501.xx Ausgabe 01/99
62
/DJHYRQ127+$/73LO]GUXFNWDVWHUQ 6FKXW]VFKDOWHUQHWFDP$XWRPDWHQ
1. NOT-HALT-Pilzdrucktaster
2. Schutzhaubenschalter
3. Abdeckhaubenschalter über den LP-Transporten
4. Schützsicherheitskombination im Stromversorgungseinschub hinter der Schutztüre
5. Schlüsselschalter
Schlüsselschalter geöffnet Stellung 0 für Normalbetrieb
Schlüsselschalter geschlossen Stellung I für Servicezwecke
1
1
A
A
4
3
3
2
5
2
2
2
