Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit
Softwareversion SR.501.xx Ausgabe 01/99 2.2 Sicherheitseinrichtungen
61
 +DXSWVFKDOWHU127+$/73LO]GUXFNWDVWHU6FKXW]KDXEHQVFKDOWHU

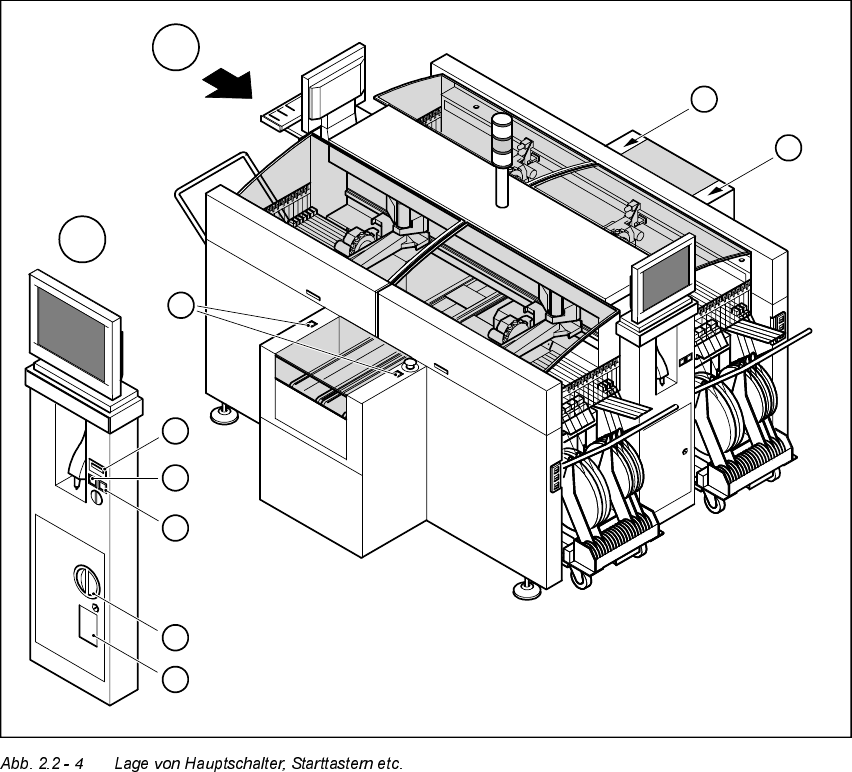

 /DJHYRQ+DXSWVFKDOWHU6WDUWWDVWHUQHWFDP$X WRPDWHQ
1. Hauptschalter
2. Halttaster (schwarz)
3. Starttaster (weiß)
4. Bauelementezähler
5. Servicesteckdose im Stromversorgungseinschub hinter der Schutztüre
3
3
A
A
1
3
4
2
5
3
2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50
2.2 Sicherheitseinrichtungen Softwareversion SR.501.xx Ausgabe 01/99
62

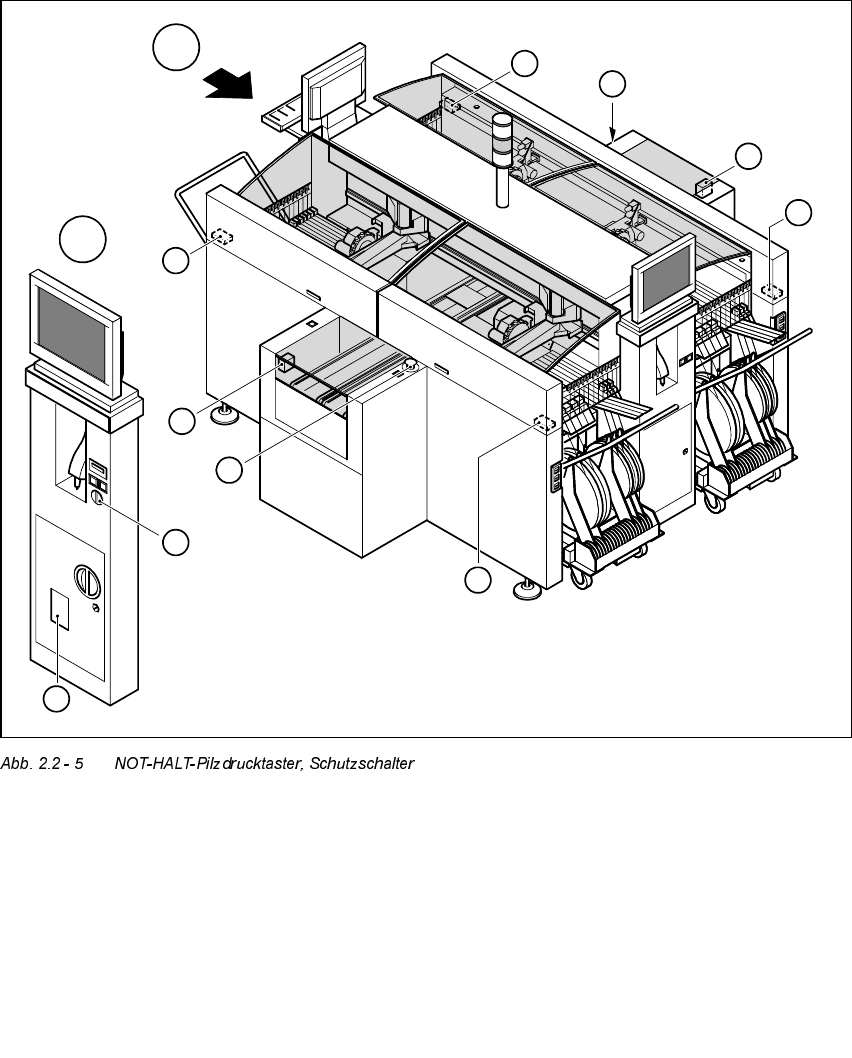

 /DJHYRQ127+$/73LO]GUXFNWDVWHUQ 6FKXW]VFKDOWHUQHWFDP$XWRPDWHQ
1. NOT-HALT-Pilzdrucktaster
2. Schutzhaubenschalter
3. Abdeckhaubenschalter über den LP-Transporten
4. Schützsicherheitskombination im Stromversorgungseinschub hinter der Schutztüre
5. Schlüsselschalter
Schlüsselschalter geöffnet Stellung 0 für Normalbetrieb
Schlüsselschalter geschlossen Stellung I für Servicezwecke
1
1
A
A
4
3
3
2
5
2
2
2
Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit
Softwareversion SR.501.xx Ausgabe 01/99 2.2 Sicherheitseinrichtungen
63
 /DJHYRQ8696WDWLRQVUHFKQHUXQG$QVFKOXGRVHQIU%(:HFKVHOWLVFKDP
$X WRPDWHQ
1. Anschlußdose für BE-Wechseltische
2. Drucktaster zum Anheben der BE-Wechseltische, darüber das aufklappbare Abdeckblech
3. USV und Stationsrechner
A
A
1
1
1
1
2
2
2
2
3
