Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit Softwareversion SR.501.xx Ausgabe 01/99 2.4 Sperren der Druck luftzufuhr und Druckabbau 75 von der Druckluftv ersorgun g trennen . W A RNUNG Lösen Si e niemal s Druc…
2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50
2.4 Sperren der Druckluftzufuhr und Druckabbau Softwareversion SR.501.xx Ausgabe 01/99
74
5HVWVSDQQXQJHQXQG( QWO DGH]HLWHQQD FK$XVVFKDOWHQGHV+DXSW VFKDO
WHUV
VORSICHT Um Datenverlust zu vermeiden, schalten Sie den Automaten - außer
in Notfällen - erst nach folgenden Kriterien aus:
– Der Automat hat die Datenübertragung von Maschinen-, Rüstungs- und Nutzendaten be-
endet.
– Der Automat hat die LP-Bearbeitung beendet.
– Der Automat hat die Hochlaufphase beendet.
– Das Windows NT-Betriebssystem wurde ordnungsgemäß heruntergefahren.
6SHUUHQGHU'UXFNOXIW]XIXKUXQG'UXFNDEEDX
Der Betriebsdruck der Druckluft ist auf 5,3 bar fest eingestellt. Die Lage der Drucklufteinheit
zeigt Pos. 4 der Abbildung. Sie können die Druckluftzufuhr zum Automaten mit dem Absperr-
hahn (Pos. 1 der Abbildung) unterbrechen.
Å Öffnen Sie die Schutztüre.
Å Drehen Sie den Hebel des Absperrhahns (Pos. 1 der Abbildung) von der vertikalen in die
horizontale Stellung.
Å Beobachten Sie das Betriebsdruckmanometer und das Manometer für die Druckluftversor-
gung des Stoppers (Pos. 2 und 3 der Abbildung). Bei eingeschaltetem Automaten baut
sich der Druck innerhalb 1 min. auf 0 bar ab.
VORSICHT
Bei eingeschalteter Maschine dürfen Sie die Druckluftzufuhr mit dem Absperrhahn maximal
30 Minuten unterbrechen. Brauchen Sie für die Wartungs- bzw. Servicearbeiten am Pneu-
matiksystem länger, so müssen Sie den Automaten am Hauptschalter ausschalten und ihn
0HEXFKVHQ;;;JHJHQ
;*1'JHPHVVHQ
5HVWVSDQQXQJEHL
DXVJHVFKDOWHWHP
+DXSWVFKDOWHU (QWODGH]HLWHQ
X2 < 10 VDC < 2 sec
X3 < 10 VDC < 50 sec
X4 < 10 VDC < 7 sec
Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit
Softwareversion SR.501.xx Ausgabe 01/99 2.4 Sperren der Druckluftzufuhr und Druckabbau
75
von der Druckluftversorgung trennen.
WARNUNG
Lösen Sie niemals Druckluftleitungen, die unter Druck stehen. Es besteht Verletzungsgefahr!

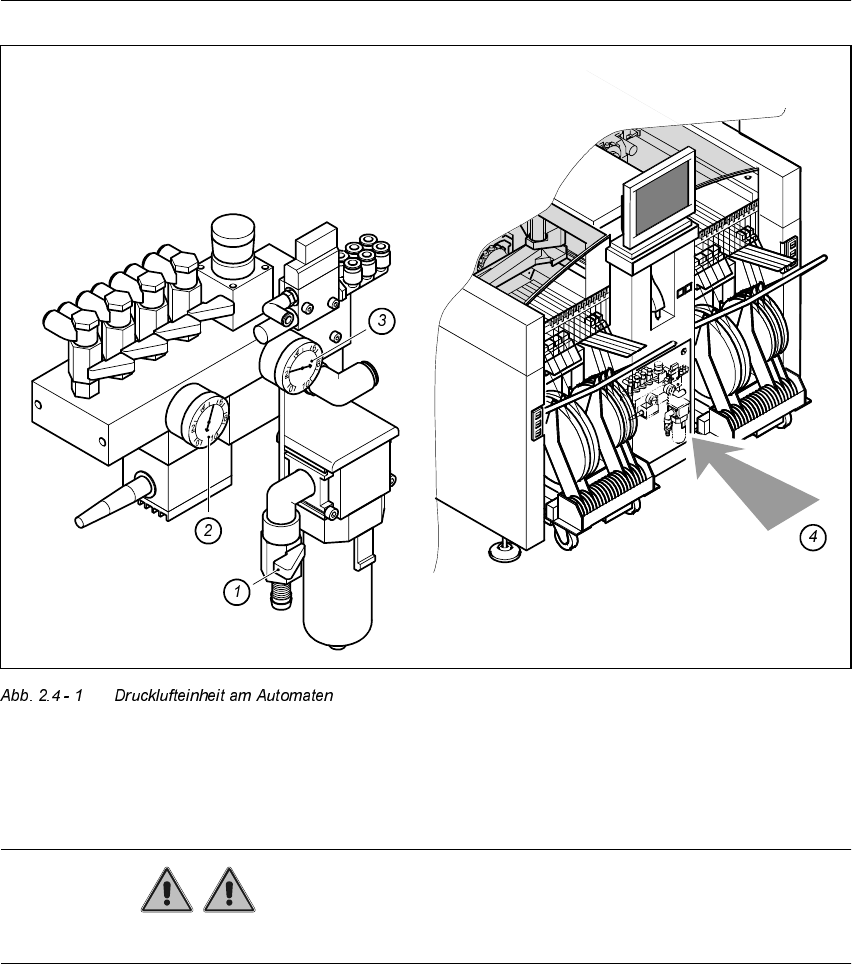

1. Hebel des Absperrhahns in Stellung ZU 2. Betriebsdruckmanometer
3. Manometer für Betriebsdruck der BE-Tische
4. Position der Drucklufteinheit am Automaten hin-
ter der Schutztüre
2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50
2.5 Energiezustand des Automaten nach dem Ausschalten des Hauptschalters Softwareversion SR.501.xx Ausgabe 01/99
76
(QHUJLH]XVWDQGGHV$XWRPDWHQQDFKGHP$XV
VFKDOWHQGHV+ DXSWVFKDOWH UV
GEFAHR
Der Automat wird mit 3 x 204 V (US-Version) bzw. 3 x 400 V bzw. 3 x 460 V ± 10 %, 50/60 Hz
Netzspannung versorgt. Teile dieser Anlage führen daher lebensgefährliche Spannungen -
auch bei ausgeschaltetem Hauptschalter. Unsachgemäßer Umgang mit diesem Automaten
kann deshalb zu Tod oder schwerer Körperverletzung sowie erheblichem Sachschaden füh-
ren.
Å Beachten Sie die geltenden Unfallverhütungs- und DIN-Vorschriften (insbesondere DIN
EN 60 204, Teil 1).
Å Nur qualifiziertes bzw. geschultes Personal darf die Abdeckung über dem Servoeinschub
öffnen.
