2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50 2.6 Verriegeln des A utomaten und Anbringen von Warnsc hildern Softwareversion SR.501 .xx Aus gabe 01/99 82 – Alterna tiv: Anbri ngen von Warnschil dern Ist es mö gl…
Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit
Softwareversion SR.501.xx Ausgabe 01/99 2.6 Verriegeln des Automaten und Anbringen von Warnschildern
81
9HUULHJHOQGHV$XWRPDWHQXQG$QEULQJHQYRQ
:DUQVFKLOGHUQ
$XIJDEHXQG=ZHFN
Bevor Sie an den Automaten Wartungs- oder Servicearbeiten in irgendeiner Form ausführen,
müssen Sie diesen gegen Wiedereinschalten sichern und dazu entsprechende Warnschilder
anbringen. Wenn Sie sich strikt an die nachstehend beschriebene Vorgehensweise halten, ist
eine Verletzungsgefahr für Mitarbeiter ausgeschlossen.
HINWEIS Dieses Verfahren beinhaltet die Mindestanforderungen, die an das Verfahren zum
Verriegeln bzw. Anbringen von Warnschildern am Automaten bei Wartungs- und Servicear-
beiten gestellt werden. Zusätzliche Sicherheitsmaßnahmen, die nötig sind, um die Arbeit si-
cher zu beenden, können von der Arbeitssicherheit, dem Sicherheitsbeauftragten, dem
Sicherheitskommittee und der Gesundheitsabteilung spezifiziert werden.
%HVFKUHLEXQJ
Halten Sie sich immer an die nachstehend beschriebene Vorgehensweise, wenn Sie die En-
ergie im Automaten freischalten, regeln oder freisetzen wollen.
1. Unterrichten Sie darüber alle betroffenen Mitarbeiter.
2. Schalten Sie den Automaten bzw. alle Zusatzgeräte ab. Führen Sie dazu die normalen Ab-
schaltverfahren durch wie
– Drücken des HALT-Tasters,
– Herunterfahren des Stationsrechners,
– Abschalten des Automaten am Hauptschalter oder
3. Trennen Sie den Automaten von all seinen Energiequellen wie
– Druckluftzuführung und
– Netzversorgung.
4. Verriegeln Sie die Anlagen.
– Bringen Sie überall dort ein Schloß an, wo dies möglich ist, beispielsweise am Motor-
schutzschalter.
2 Betriebssicherheit Betriebsanleitung SIPLACE HS-50
2.6 Verriegeln des Automaten und Anbringen von Warnschildern Softwareversion SR.501.xx Ausgabe 01/99
82
– Alternativ: Anbringen von Warnschildern
Ist es möglich, die Maschine mit einem Schloß zu verriegeln, so muß dies durchgeführt
werden. Es gibt allerdings Situationen, bei denen zum Freischalten der Energie kein
Schloß angebracht werden kann. In diesen Fällen müssen Warnschilder an den freige-
schalteten Maschinen angebracht werden, um die Mitarbeiter davon zu unterrichten,
daß die Maschine zu Servicezwecken freigeschaltet worden ist. Das Schild muß sicher
befestigt werden, es muß von allen Seiten einsehbar sein und darf nur von demjenigen
entfernt werden, der es angebracht hat.

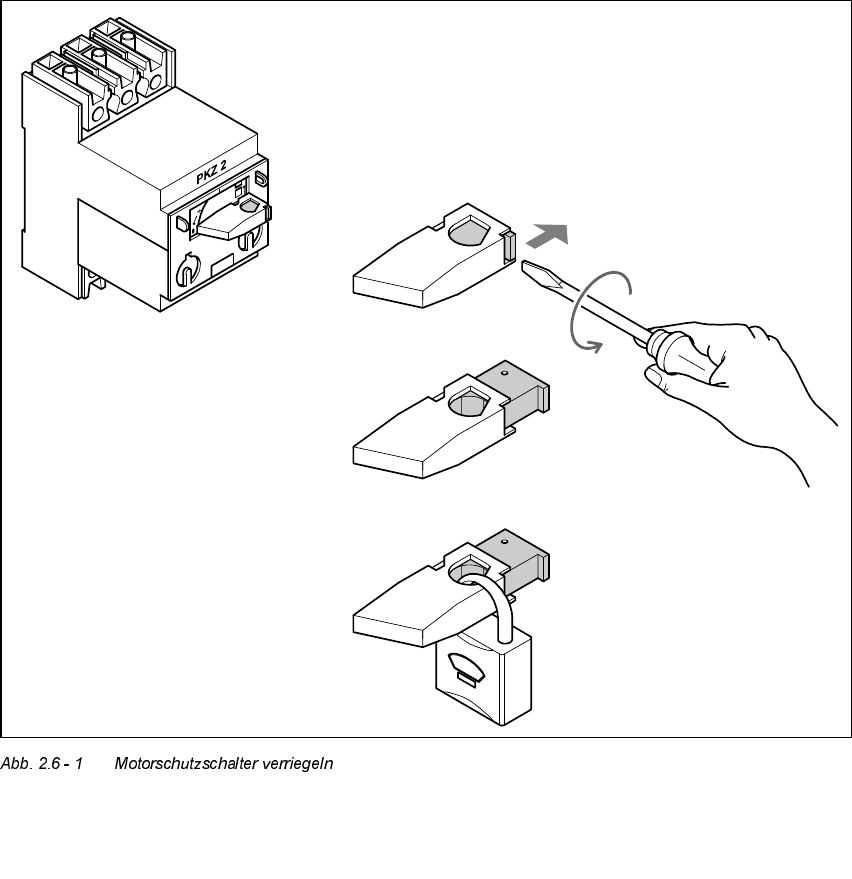

1. Schalthebel (1) gegen den Uhrzeigersinn drehen.
2. Mit dem Schraubendreher Arretierlasche (2) aus dem Schalthebel (1) herausdrücken.
3. Schalthebel mit Schloß (3) sichern.
Betriebsanleitung SIPLACE HS-50 2 Betriebssicherheit
Softwareversion SR.501.xx Ausgabe 01/99 2.6 Verriegeln des Automaten und Anbringen von Warnschildern
83
5. Freisetzen gespeicherter Energie
Gespeicherte Energien in der Druckluftversorgung und elektrische Energien in Elektrolyt-
kondensatoren müssen durch geeignete Maßnahmen freigesetzt sein.
– Warten Sie dazu nach dem Abschalten des Automaten die angegebenen Entlade- bzw.
Druckabbauzeiten ab, um am Automaten gefahrlos arbeiten zu können.
6. Überprüfen der Verriegelung.
Testen Sie die Verriegelung des Automaten, indem Sie einfach den Start-Taster drücken.
7. Folgende Schritte sind nötig, um den Automaten wieder betriebsbereit zu machen.
8. Überprüfen Sie den Arbeitsbereich. Sorgen Sie dafür, daß das autorisierte Personal sämt-
liches Werkzeug entfernt und alle Sicherheitseinrichtungen wieder in Kraft setzt.
9. Unterrichten Sie alle betroffenen Mitarbeiter
Informieren Sie alle Arbeiter in dem betreffenden Bereich, daß die Maschine wieder in Be-
trieb genommen wird, ehe Sie auch nur eines der Schlösser bzw. Warnschilder entfernen.
10.Entfernen der Schlösser/Warnschilder
Jeder dazu autorisierte Mitarbeiter muß sein eigenes Schloß entfernen und unter Ver-
schluß nehmen.
11.Schalten Sie den Automaten ein und lassen Sie während des Betriebs autorisiertes Per-
sonal überprüfen, ob die Reparaturen ordnungsgemäß durchgeführt worden sind.
7HVWHQ
Wartungspersonal oder Elektriker dürfen die Schaltungen testen, indem sie diese kurzzeitig
aktivieren, ohne das Verriegelungsverfahren aufzuheben. Dies allerdings nur, wenn keine
weiteren Personen mehr Arbeiten an der zu testenden Baugruppe ausführen.
Es ist außerordentlich wichtig, daß alle weiteren Startschalter mit dem Warnschild „Nicht in
Betrieb nehmen“ gekennzeichnet sind, um so ein unbeabsichtigtes Starten der Anlage in die-
ser Zeit zu verhindern.
9HUDQWZRUWXQJXQG3IOLFKWHQ
1. Es gehört zu den Aufgaben und Pflichten des Wartungspersonals und der Elektriker si-
cherzustellen, daß dieses Verfahren eingehalten wird.
2. Es gehört zu den Aufgaben und Pflichten des unmittelbar Vorgesetzten des Wartungsper-
sonal und der Elektriker, sein Personal in dieses Verfahren einzuweisen.
3. Es gehört zu den Aufgaben und Pflichten des Sicherheitsbeauftragten, unter Einbeziehung
des Sicherheitskommittees, der Gesundheitsbehörden (Health Service Department) und
