Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.1 Anzeige- und Bedienelemente am Automaten
93
6FKDOWHUXQG7DVWHQDP$XWRPD WHQ

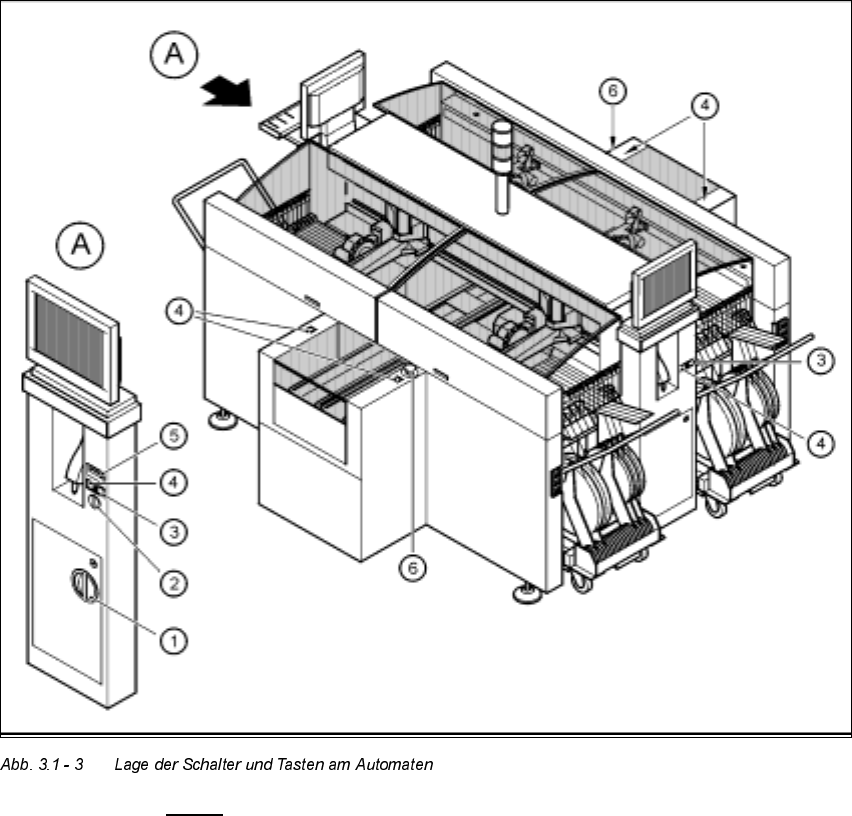

In der nachfolgenden Abbildung ist die Lage der Schalter und Tasten am Automaten darge-
stellt.
/HJHQGH]X$EE
A Ansicht "Bedienfeld, linke Seite"
(1) Hauptschalter
(2) Schlüsselschalter
(3) Halt-Taste (schwarz)
(4) Start-Taste (weiß)
(5) Bauelementezähler
(6) NOT-HALT-Taste
3 Einführung und Grundbegriffe Betriebsanleitung SIPLACE HS-50
3.1 Anzeige- und Bedienelemente am Automaten Softwareversion SR.501.xx Ausgabe 01/99
94
WARNUNG
Der Schlüsselschalter darf nur von entsprechend qualifiziertem Personal zu Service- oder
Wartungsarbeiten betätigt werden. Um vor unbefugtem Zugriff zu schützen, ist der Schlüssel
in allen anderen Fällen abzuziehen, da sonst schwerwiegende Verletzungen des Personals
oder Be-schädigungen des Automaten die Folge sein könnten.
+DXSWVW|UDQ]HLJH
In der Hauptstöranzeige (siehe Abb. 3.1 - 1) sind 2 Störlampen (weiß) und eine Betriebsan-
zeigelampe (grün) integriert.
Die Betriebsanzeigelampe befindet sich zwischen den beiden Störlampen. Sie zeigt an, ob
der Automat produziert oder sich im Wartezustand befindet.
Mit Hilfe des Betriebszustandes (blinken, Dauerlicht usw.) der beiden Störlampen wird die Art
und der Ort einer Störung signalisiert.
Im nachfolgenden Abschnitt wird die grundsätzliche Bedeutung der einzelnen Zustände
beschrieben.
HINWEIS
Für die einzelnen Störlampen können die Betriebszustände (bzw. deren Bedeutung) individu-
ell an die örtlichen Gegebenheiten durch SW-Programmierung angepaßt werden (siehe Be-
schreibung "Programmierbare Betriebszustände" im nachfolgenden Abschnitt).
Betriebsanleitung SIPLACE HS-50 3 Einführung und Grundbegriffe
Softwareversion SR.501.xx Ausgabe 01/99 3.1 Anzeige- und Bedienelemente am Automaten
95
)XQNWLRQHQ
*HQHUHOOH%HWULHEV]XVWlQGH
– %HWULHEVDQ]HLJHODPSHGDXHUQGHLQ
Der Automat ist in Betrieb.
– %HWULHEVDQ]HLJHODPSHEOLQNW
Der Automat wartet auf eine Leiterplatte im Eingabeband oder der Automat wartet, daß das
Ausgabeband frei wird.
– 6W|UODPSHEOLQNW
Auf dem Stellplatz beim jeweiligen Portal sind eine oder mehrere Spuren leer.
Der Automat verarbeitet jedoch noch vorhandene Bauelemente.
– 6W|UODPSHGDXHUQGHLQ
Am jeweiligen Portal trat ein Fehler auf --> Stillstand des Automaten.
– %HLGH6W|UODPSHQGDXHUQGHLQ
Am kompletten Automaten trat ein Fehler auf --> Stillstand des Automaten.
3URJUDPPLHUEDUH%HWULHEV]XVWlQGH
In der Tabelle 3.1 - 1 sind die in der Standardkonfiguration (Auslieferungsversion) programmier-
ten Betriebszustände und deren Bedeutung für die einzelnen Lampen der Hauptstöranzeige
aufgelistet.
HINWEIS
Die in der Tabelle enthalten Einträge neben "blinkt" stehen für die Frequenz, in welcher die
jeweilige Lampe bei einem bestimmten Ereignis blinkt.
Dabei bedeutet z.B. der Eintrag "(5,5)", daß die betreffende Lampe mit einer Frequenz von
0,5 Hz blinkt.
HINWEIS
Die Datei mit den Parametern für die Konfiguration der Hauptstöranzeige befindet sich im Ver-
zeichnis der Maschinendateien auf dem Stationsrechner. Eine Änderung der Parameter in
dieser Datei darf nur von dafür qualifiziertem Personal vorgenommen werden.
