QEJM1A-E-MPA-34 - 第111页
Kit Name Rank Q'ty 番 号 Part No. キット名 品番 数量 ﾗﾝｸ 頁 Page No. 1 CM401-L:高速モジュラーマウンタ CM401-L :Modula r High Spee d Place ment Machine ユニットリスト Model No. 製品品番 Model Name 製品名称 NM-EJM1A UNIT LIST 1 1 N610004733AA PanaPro CVT…
1
CM401-L:高速モジュラーマウンタ
CM401-L:Modular High Speed Placement Machine

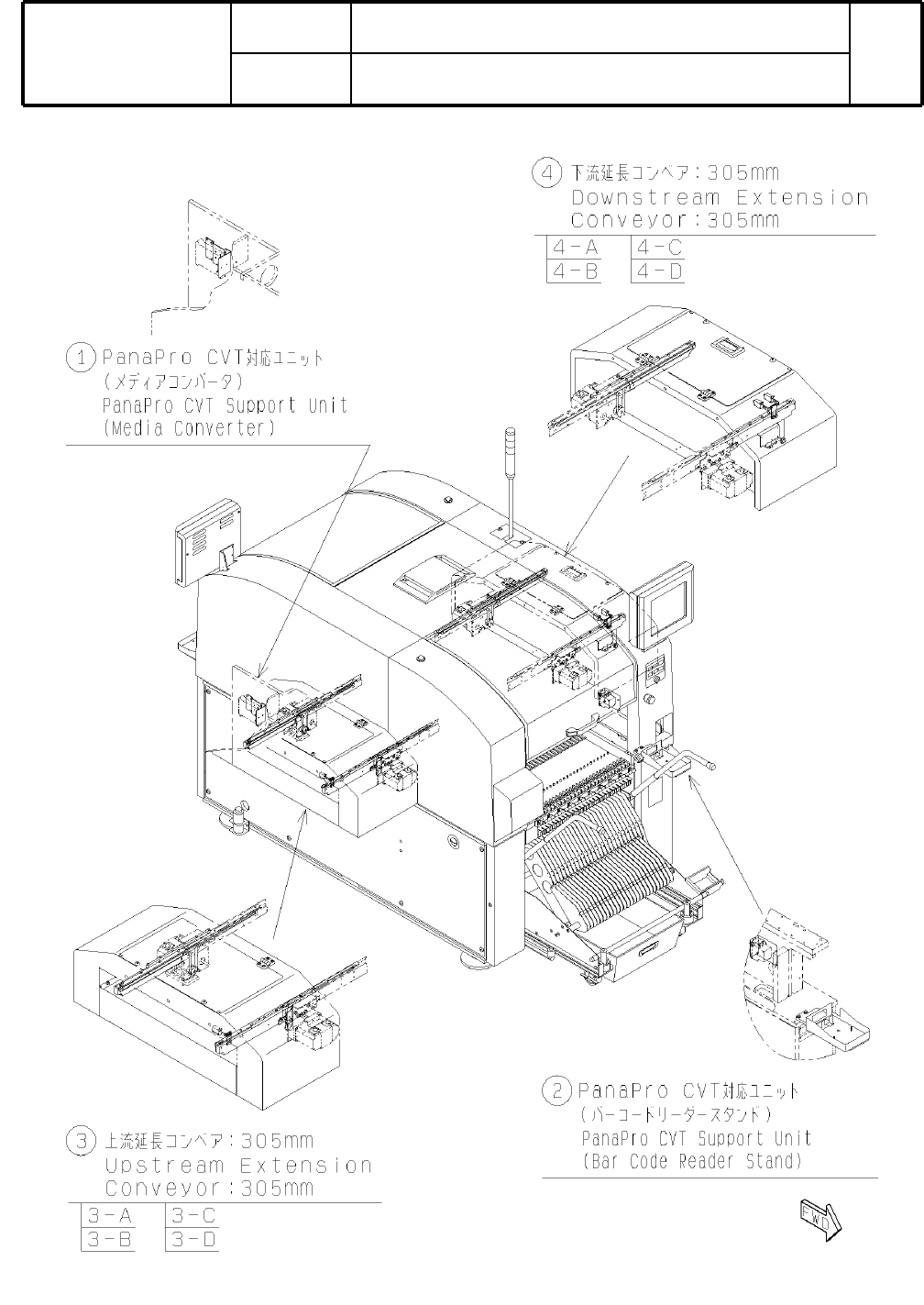

ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM1A
UNIT LAYOUT
U1
( KEJM1AS-06-1 )
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
1
CM401-L:高速モジュラーマウンタ
CM401-L:Modular High Speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
NM-EJM1A
UNIT LIST
1
1
N610004733AA
PanaPro CVT Support Unit(Media Converter)
PanaPro CVT対応ユニット(メディアコンバータ)
S1
2
2
N610004734AA
PanaPro CVT Support Unit(Bar Code Reader Stand)
PanaPro CVT対応ユニット(バーコードリーダースタンド)
S3
1
3
N610003226AA Upstream Extension Conveyor:305mm
上流延長コンベア:305mm
S5
1
4
N610003227AA
Downstream Extension Conveyor:305mm
下流延長コンベア:305mm
S13
U2
2
CM401-L:高速モジュラーマウンタ
CM401-L:Modular High Speed Placement Machine

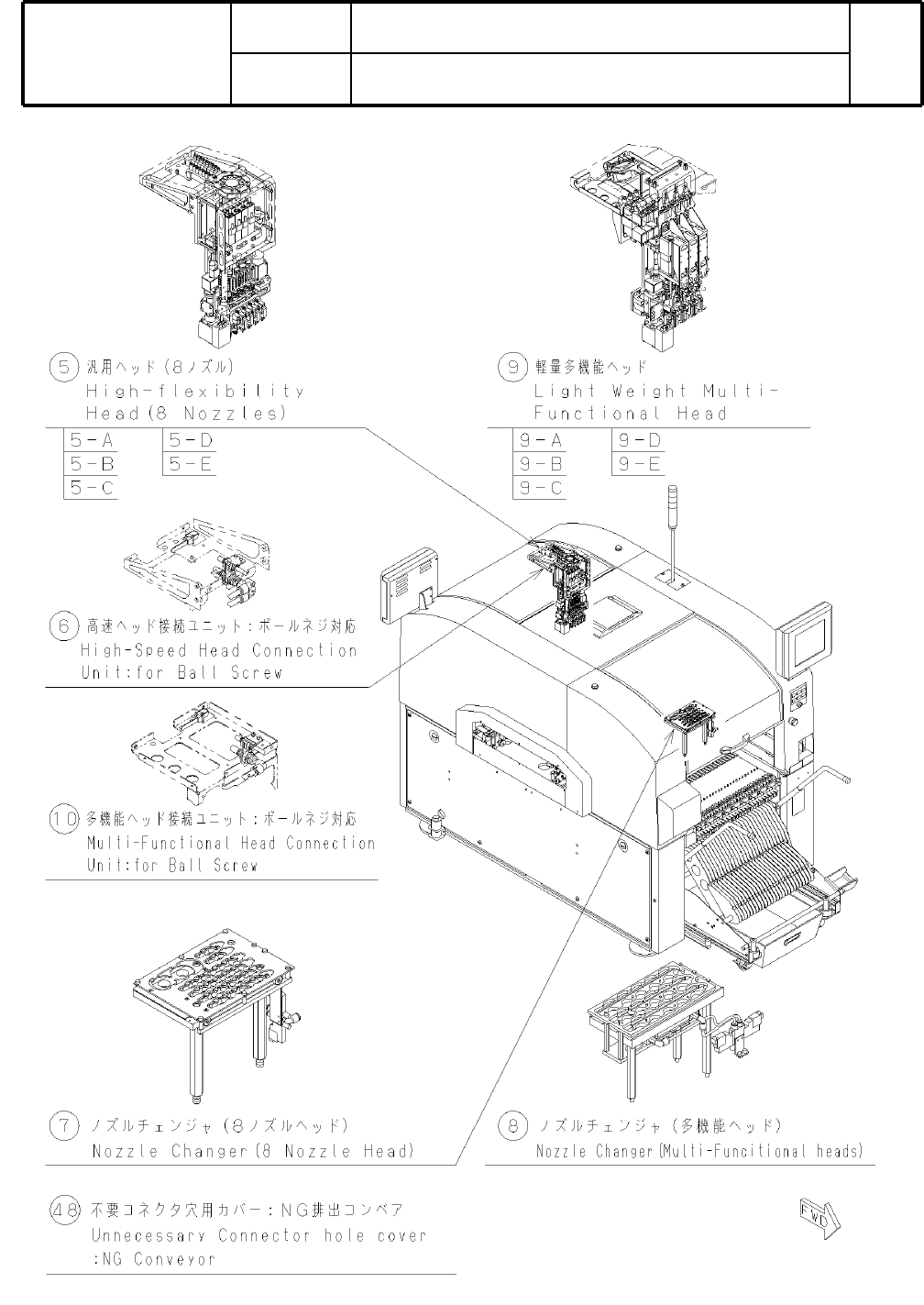

ユニットレイアウト
Model No.
製品品番
Model Name
製品名称
NM-EJM1A
UNIT LAYOUT
U3
( KEJM1AS-06-2 )
