Ref No. Remarks R 1 Q'ty 2-A 全体 カ バー Whole Cover ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パー ツ リ スト Kit No. キ ット 品番 Kit Name キ ット 名称 N610000706AA Part Name 備 考 ｾｸｼｮﾝ No . PARTS LIST Section No. R 3 COLLAR 4 1 KXFB02U0A00 COV…

100%1 / 320

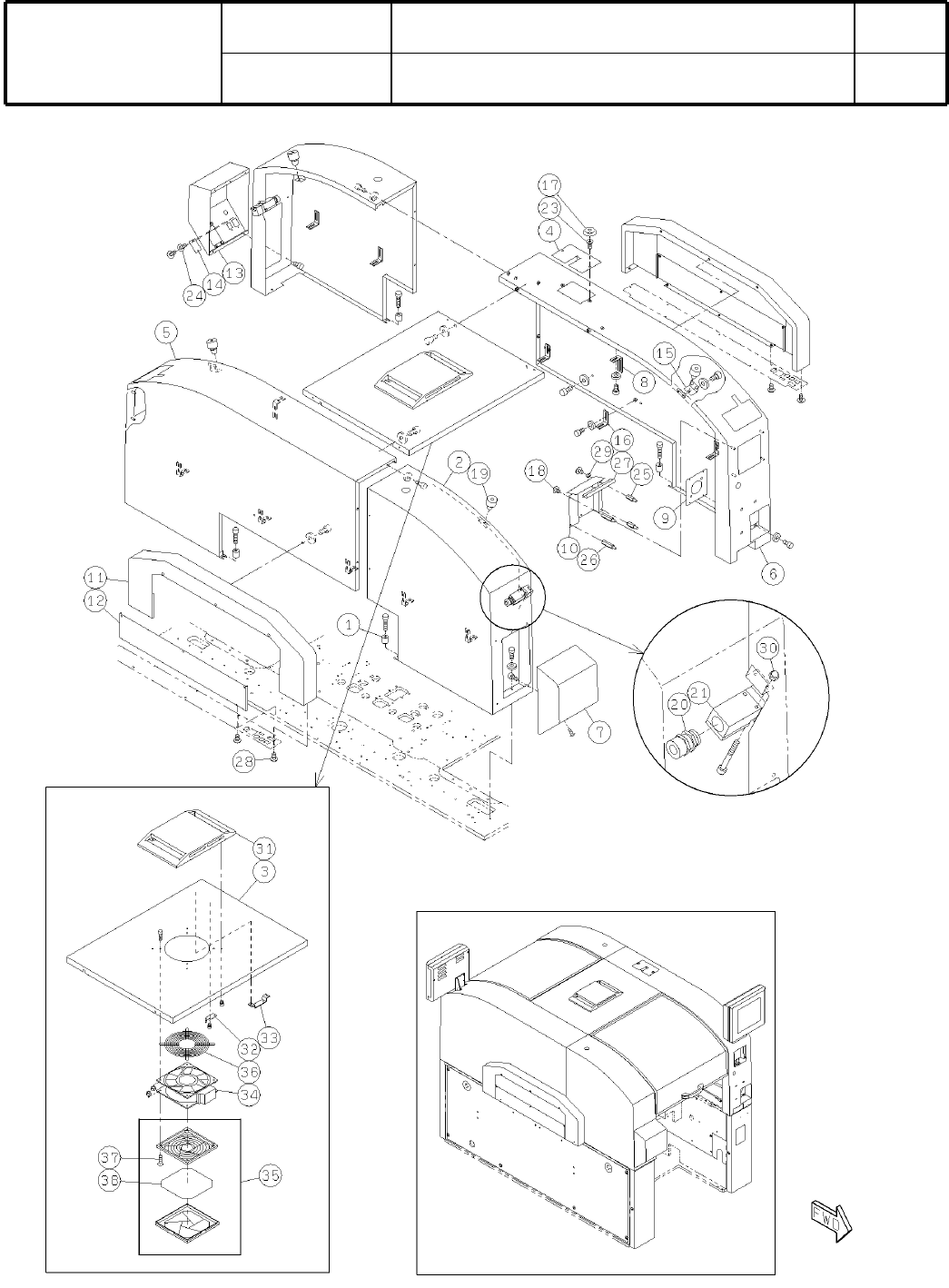

2-A
全体
カバー
Whole Cover
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
N610000706AA
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
M19
( KN610000706AA-06-1 )
Ref
No.
Remarks
R
1
Q'ty
2-A
全体
カバー
Whole Cover
ｲﾗｽﾄ
No.
Part No.
品  名品番 数量
R
2
パーツリスト
Kit No.
キット
品番
Kit Name
キット名称
N610000706AA
Part Name
備   考
ｾｸｼｮﾝ
No
.
PARTS LIST
Section No.
R
3
COLLAR
4
1 KXFB02U0A00
COVER
2
2 N210052567AC
COVER
1
3 N210058153AA
COVER
1
4 N210023302AA
COVER
1
5 N610030803AC
COVER
1
6 N610030804AD
COVER
1
7 KXFB09XYA01
BRACKET
4
8 N210052551AA
PLATE
1
9 N210028697AA
COVER
2
10 KXFB09FJA00
COVER
2
11 KXFB02HLB00
COVER
2
12 KXFB02U1A00
COVER
1
13 KXFB09YXA01
COVER
1
14 KXFB03RDA00
BRACKET
2
15 KXFB04R5A00
BRACKET
10
16 N210006976AA
CAP
6
17 KXF0DLNAA01 CP-328-B-4-ivory(DA KXF0DLNAA01)
SCREW
14
18 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
RUBBER-CUSHION
4
19 KXF01E0AA00 C-30-CS-2
CABLE-GLAND
2
20 KXF06F4AA00 ST13.5
SWITCH
2
21 N510015338AA
S
D4NS-1BF
BOLT
6
23 N510017614AA
Hexagon socket Flat head bolt M4X10-10.9 A2J (Trivalent)
SCREW
6
24 N510018255AA
Cross recessed Truss head machine screw M3X8-4.8 A2J (Trivalent)
SPACER
4
25 KXF01AAAA00 BSU-415
SPACER
4
26 KXF06PVAA00 BSU-425
TRIM
2
27 KXF0DX8XA00 4100-B-3X16C(148mm)
SCREW
10
28 N510018282AA
Cross recessed Truss head machine screw M4X8-4.8 A2J (Trivalent)
WASHER
4
29 KXF0DYNPA00 WSSB6-4-2
NUT
8
30 N510022614AA Domed cap nut Type-3 M4-4T A2J (Trivalent)
DUCT
1
31 N210055357AA
BRACKET
1
32 N210055365AA
BRACKET
2
33 N210058381AA
FAN
1
34 N510024121AA
S
109-602-A
FAN-FILTER
1
35 N510022737AA FL16
FAN-GUARD
1
36 KXFP007AA00 109-620
BOLT
4
37 N510017634AA
Hexagon socket Flat head bolt M5X20-10.9 A2J (Trivalent)
FILTER
1
38 N210076534AA
M20
-
-
( KN610000706AA-06-1 )

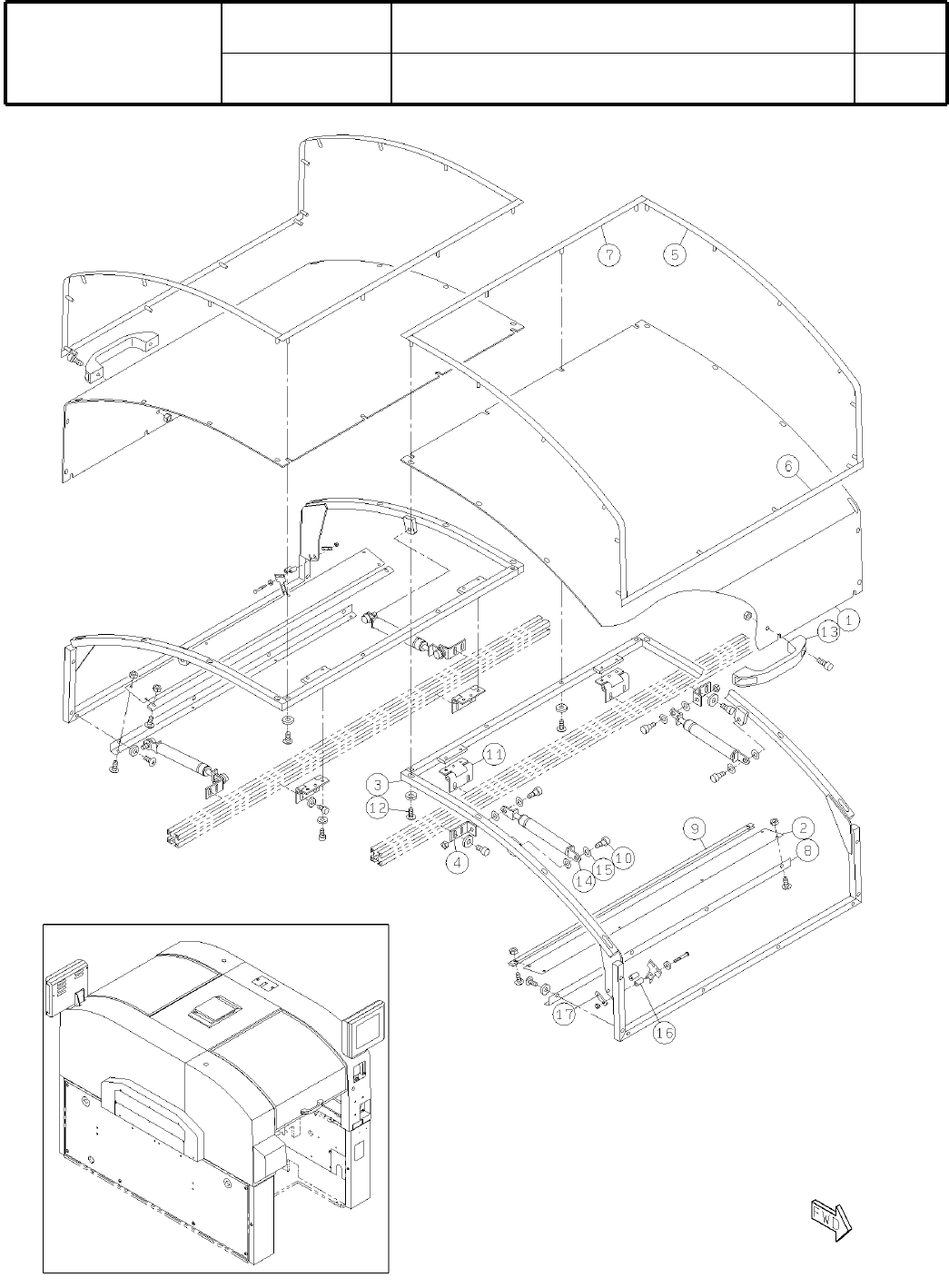

2-B
全体
カバー
Whole Cover
パーツレイアウト
Kit No.
キット
品番
Kit Name
キット
名称
N610000706AA
ｾｸｼｮﾝ
No
.
PARTS LAYOUT
Section No.
-
-
M21
( KN610000706AA-06-2 )
