Ref No. Remarks R 1 Q't y 9-B 基 板 コンベア Board Conveyor ｲﾗｽﾄ No. Part No. 品 名 品番 数量 R 2 パーツリスト Kit No . キット品 番 Kit Name キット名称 KXFX03KKA00 Part N ame 備 考 ｾｸｼｮﾝNo. PARTS LIST Section No. R 3 PIN 4 1 KXFB0210A00 FRAME 1 …

100%1 / 320
9-B
基
板
コンベア
Board Conveyor

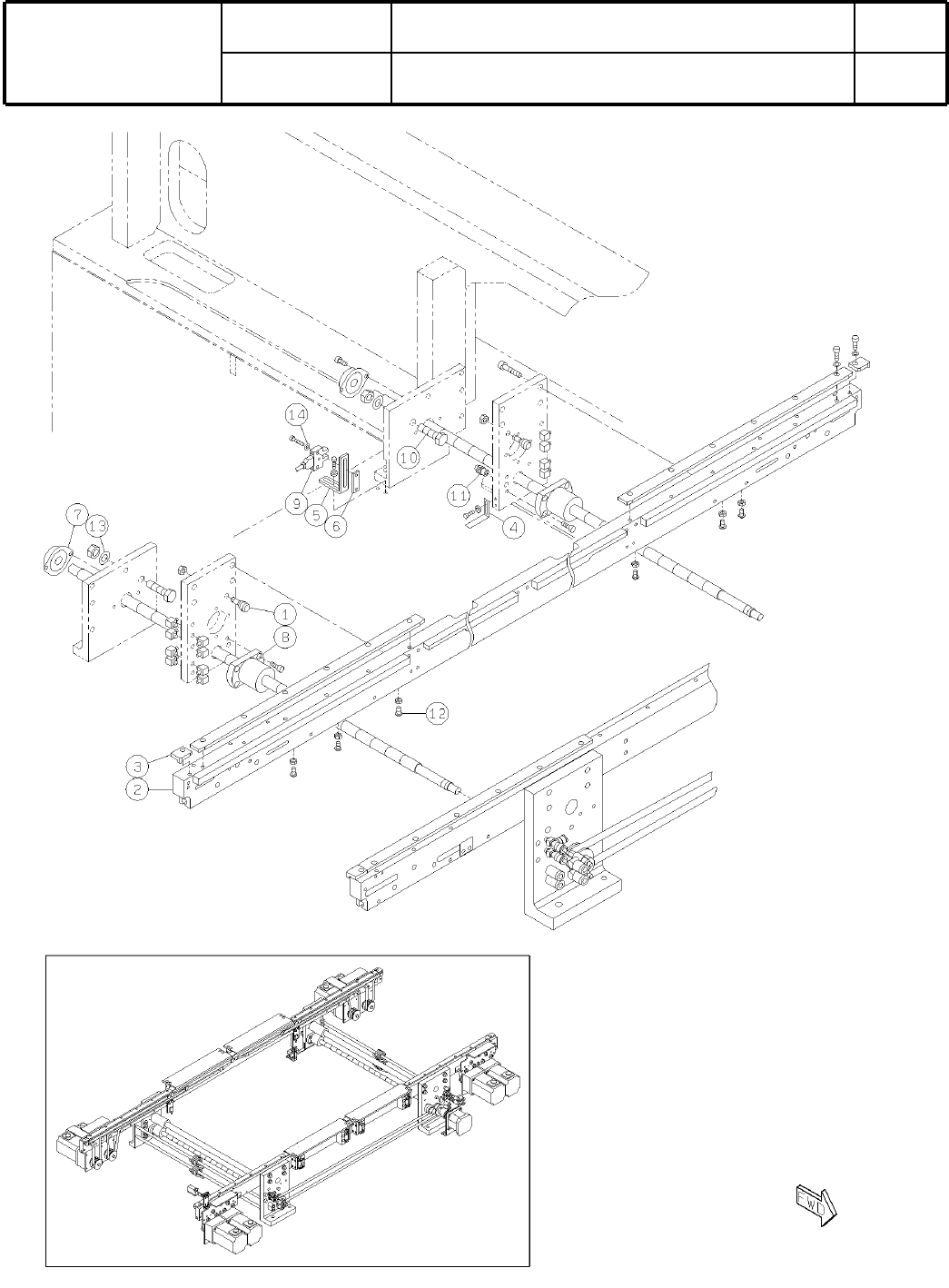

パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03KKA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M49

Ref
No.
Remarks
R
1
Q't
y
9-B
基
板
コンベア
Board Conveyor
ｲﾗｽﾄ
No.
Part No.
品　　名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03KKA00
Part Name
備　　　考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
PIN
4
1 KXFB0210A00
FRAME
1
2 N210009653AB
GUIDE
2
3 KXFB01J2A00
PW008D1
1
4 KXFB02SLA00
PH-BRACKET
1
5 KXFB02CUA00
PW004A0
1
6 KXFB01CCA00
BEARING
4
7 KXF03G0AA00 SFB38-10
BALL-SCREW
2
8 N510032362AA XSTR01204C1DFC7-607-P0(NA120501)
PH-SENSOR
1
9 KXF0DL0AA01 PM-K53B-C1(DA KXF0DL0AA01)
BOLT
2
10 N510020823AA
Hexagon head bolt Best class M8X30-6g A2-70 no mark
GREASE-NIPPLE
2
11 KXF0CSNAA00 GPA6A
BOLT
6
12 N510017536AA
Hexagon socket button head screw M4X8-10.9 A2J (Trivalent)
WASHER
4
13 N510018503AA
Round finish plain washer 8 10H A2J (Trivalent)
WASHER
10
14 N510018494AA
Round finish plain washer 3 10H A2J (Trivalent)
M50


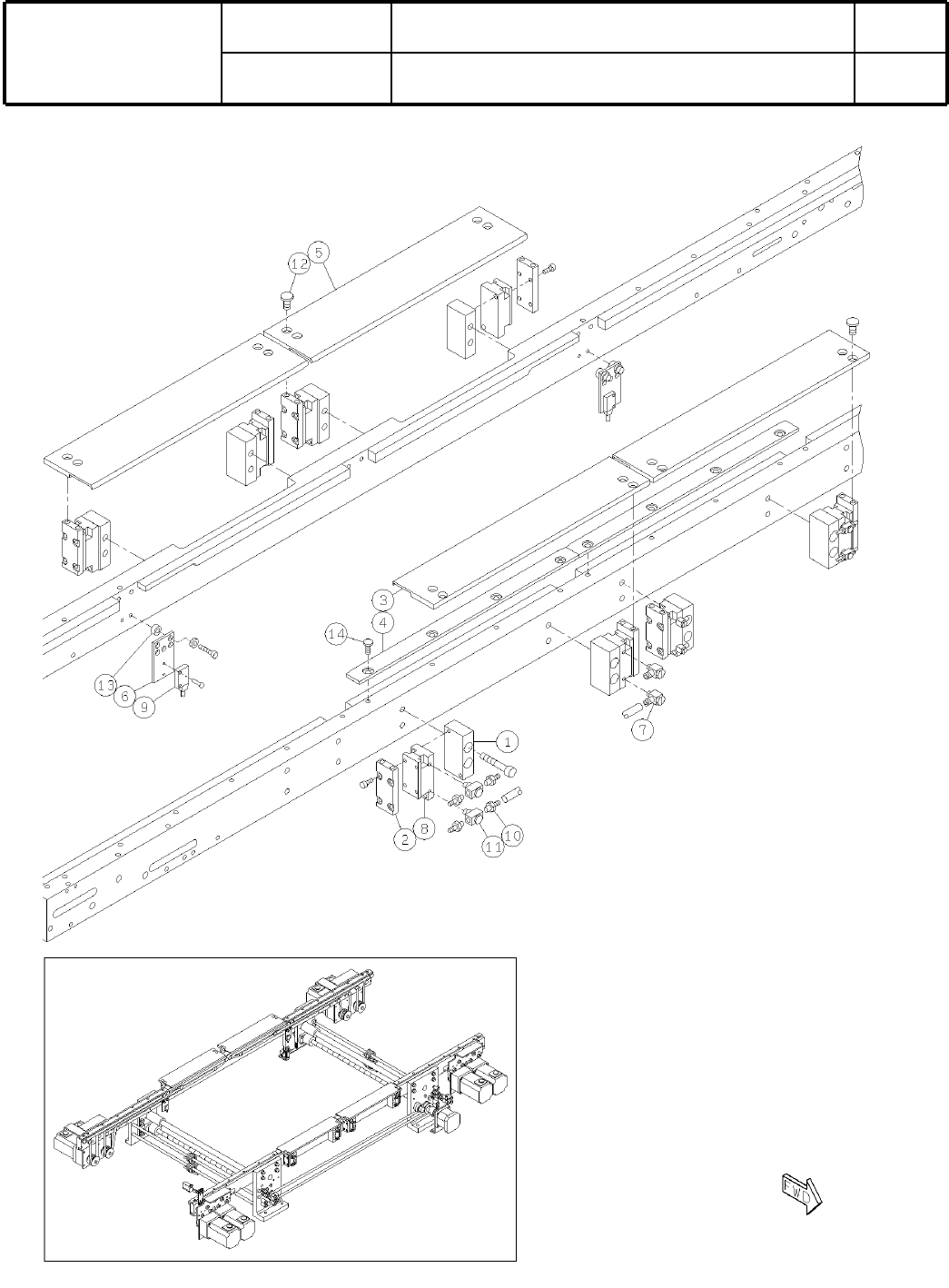

9-C
基
板
コンベア
Board Conveyor
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
KXFX03KKA00
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
M51

