3.5.5 SX1/SX2 贴片机重心
3

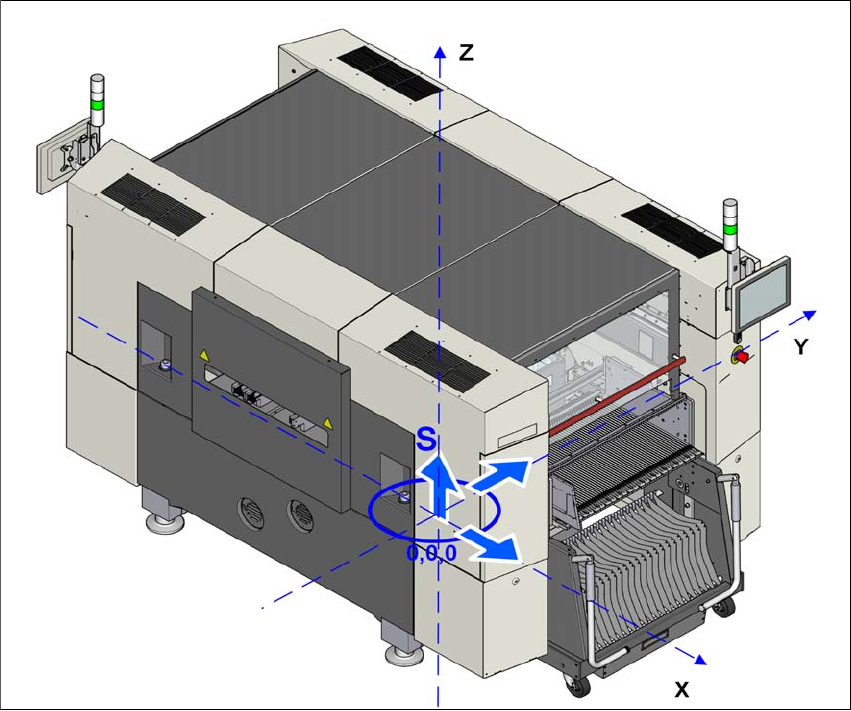

图 3.5 - 4 SX1/SX2 贴片机的重心，单位毫米
X 坐标 0 mm
Y 轴坐标 0 mm
Z 轴坐标 738.5 mm
这些重心的坐标对应于 PCB 传送导轨高度为 900 mm 的贴片机。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.6 模块总览
107
3.6 模块总览
3.6.1 SIPLACE SX2 V3 组件总览
3
3
图 3.6 - 1 SIPLACE SX2 V3 贴片机 - 组件总览
(1) 基本模块
(2) 机械手模块
(3) 带贴片头的悬臂 2
(4) PCB 传送导轨 （单传送导轨或双传送导轨）
(5) 带贴片头的悬臂 1
(6) 多点触控显示器
(7) 料位 1 处的元件料车
(8) 带 COT 插入件、料带切割器和空料带导槽的料位 2
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(6)
(8)
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.6 模块总览 使用软件版本 SC.713.1 或更新 版本 04/2020
108
3.6.2 SIPLACE SX1 V3 组件总览
3
3
图 3.6 - 2 SIPLACE SX2 V3 贴片机 - 组件总览
(1) 基本模块
(2) 机械手模块
(3) 带贴片头的悬臂 1
(4) PCB 传送导轨 （单传送导轨或双传送导轨）
(5) 多点触控显示器
(6) 带元件料车的料位 2
(7) 带 COT 插入件、料带切割器和空料带导槽的 1 号料位
(T) PCB 的传送方向
(1)
(2)
(3)
(4)
(5)
(6)
(5)
(7)
