使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 04/2020 3.7 贴片头 119 3.7.4.4 说明 仅能在操作 SIPLACE SpeedStar (C&P) 时搭配真空泵。 配备真空泵的 SIPLACE SpeedStar 可用 SIPLACE TX SX1 SX2 的选装件。 当与真空泵一起运行 时， SpeedStar C&P…
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 04/2020
118
3.7.4.2 概览 - 型号 VX4.25/0-47 IE3
部件号 03224400-xx 真空泵 VX4.25/0-47 IE3
3
图 3.7 - 4 真空泵总览
(1) 真空泵的安装位置
(2) 真空泵 VX 4.25 IE3
3.7.4.3 使用真空泵的安全须知
3
(1)
(2)
警告
遵守 “ 安全须知 ”
请遵守随附用户手册中规定的安全说明。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.7 贴片头
119
3.7.4.4 说明
仅能在操作 SIPLACE SpeedStar (C&P) 时搭配真空泵。配备真空泵的 SIPLACE SpeedStar 可用
SIPLACE TX SX1 SX2 的选装件。
当与真空泵一起运行时，SpeedStar C&P20 P2 / C&P20 P 贴片头的压缩空气耗气量将大幅降低。
一台真空泵可以供给两个 SpeedStar C&P20 P2 /C&P20 P 贴片头。这就减少了能耗，从而降低
了运行成本。
真空泵与贴片机一起开启和关闭。工作站软件自动考虑超时时间 （6 分钟），以防电动机发生过
热。
3
3.7.4.5 维护说明
请遵守真空泵的其他维护说明。
阅读随附贴片机手册中的相关章节。
请注意
压缩空气的消耗值可以在 3.4
部分，第 99 页中找到。
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 04/2020
120
3.7.5 SIPLACE MultiStar CPP 贴片头
3
3

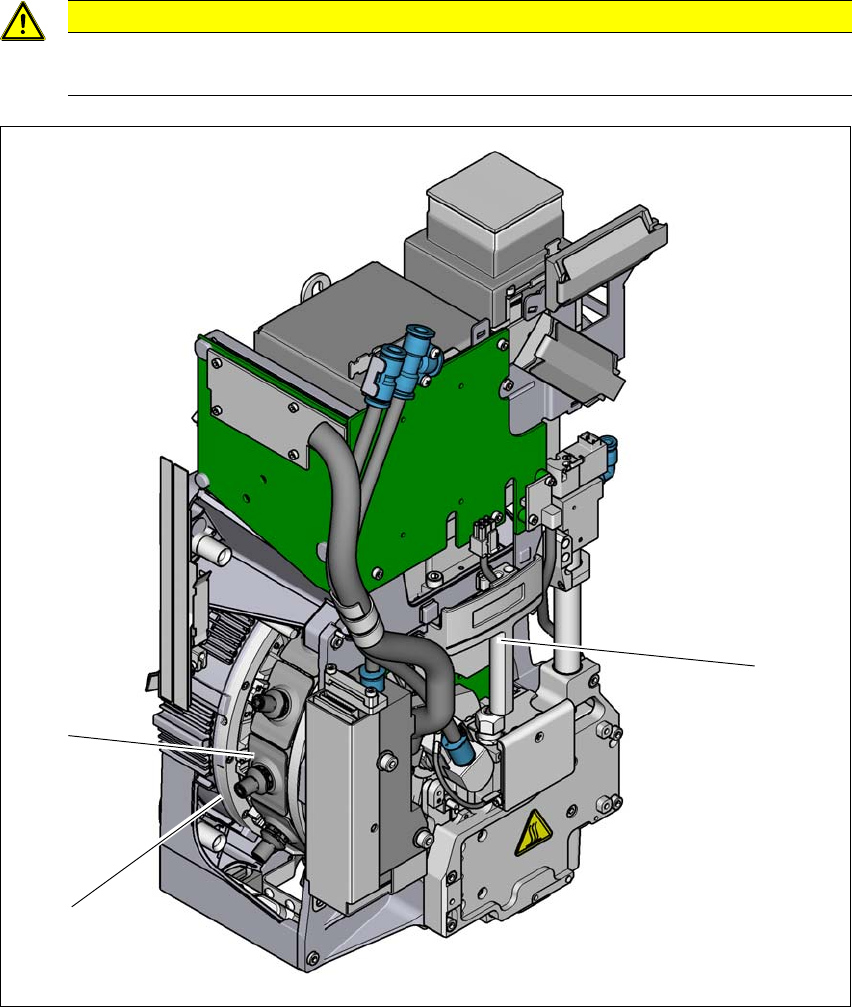

图 3.7 - 5 SIPLACE MultiStar CPP - 前视图，功能组第 1 部分
(1) 握柄
(2) 带有 12 个段位器的星形轴
(3) 配有集成 DP 驱动装置的段位器
注意事项
务必通过握柄来推动贴片头
以手动方式将贴片头向所提供的握柄的方向推动才可移动贴片头。
(2)
(3)
(1)
