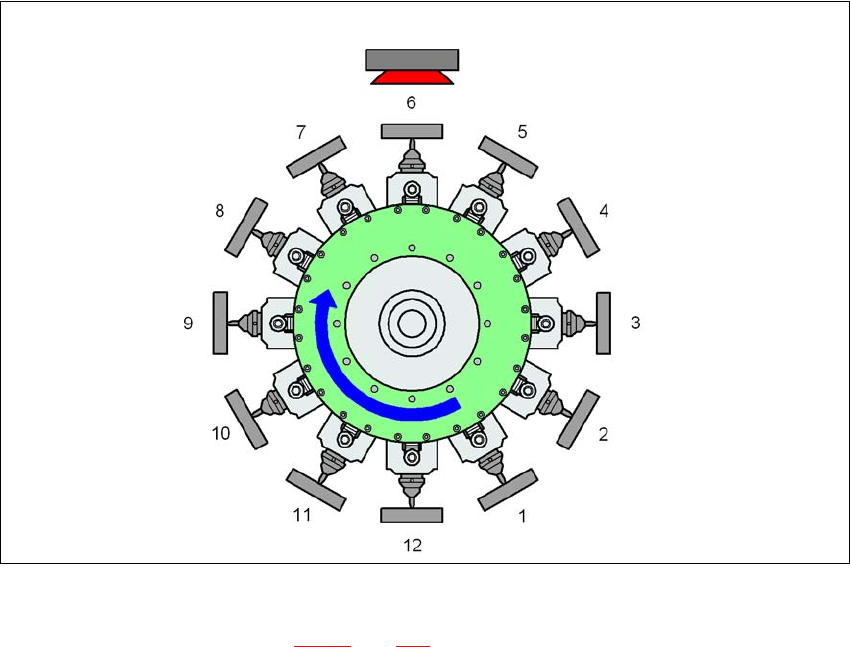

使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 04/2020 3.7 贴片头 125 3.7.5.5 “ 收集贴片 ” 模式下的 SIPLACE MultiStar CPP SIPLACE Multi Star CPP 可以在此模式下处 理小型元件。 3 图 3.7 - 8 SIPLACE MultiStar CPP- 收集贴片模式 K_BE 小型元件 （…
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 04/2020
124
3.7.5.3 SIPLACE MultiStar CPP 贴片头的贴片模式
根据元件级别的不同，SIPLACE Multistar CPP 贴片头可以在不同的贴片模式下工作。“ 设置优化
” 功能将选择循环时间最短的贴片模式。下表说明了元件级别与贴片模式之间的关系。
表 3.7 - 2元件级别与贴片模式之间的关系
3.7.5.4 MultiStar 贴片头在贴片机中的装配位置
贴片模式 元件级别
小型元件 中型尺寸元件 大型元件
“收集&贴片”模式 是 否 否
混合模式 是 是 否
高级 “ 拾取 & 贴片 ”
模式
是是是
贴片机 装配位置
*a
MultiStar CPP 贴片
头
最大元件高度 视觉摄像机
SIPLACE SX1/SX2 底部 6.0 mm 贴片头摄像机
顶部 8.5 mm 贴片头摄像机
仅顶部 15.5 mm 静止元件摄像机
表 3.7 - 3SIPLACE Multistar CPP 贴片头在贴片机中的装配位置
*)a 请遵循第 3.7.5.1 节，第 123 页有关装配位置高度的规定。
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 04/2020
126
3.7.5.6 “ 混合 ” 模式下可完全旋转的 SIPLACE MultiStar CPP
MultiStar 贴片头可以在此模式下处理小型元件和中型元件。
3
图 3.7 - 9 SIPLACE MultiStar CPP - “ 混合 ” 模式
K_BE 小型元件 （见表 3.7 - 1，第 123 页）
M_BE_1 中型元件，类型 1 （请参见表 3.7 - 1
，第 123 页）
M_BE_2 中型元件，类型 2 （请参见表 3.7 - 1
，第 123 页）
类型 30 元件摄像机，类型 30
类型 33 静止元件摄像机，类型 33
拾取元件的顺序 1 ... 8
拾取元件的顺序 1 ... 12
3
如果中型元件 （2 型，M_BE_2）的对角线长度超过 39.8 mm，SIPLACE MultiStar CPP 贴片头
的相邻段位器将不能拾取 M_BE_2 型元件。
30 型 30 型
33 型 33 型
K_BE
M_BE_2
M_BE_1
K_BE
