3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 04/2020 130 3.7.6 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头 3 图 3.7 - 11 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头 3 (1) “ 拾取 & 贴片 ” 模块 1 (P&P1) - TwinSt …
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.7 贴片头
129
3.7.5.9 SIPLACE SX2/SX2 V2 上 SIPLACE MultiStar (CPP) 的技术数据
3
3

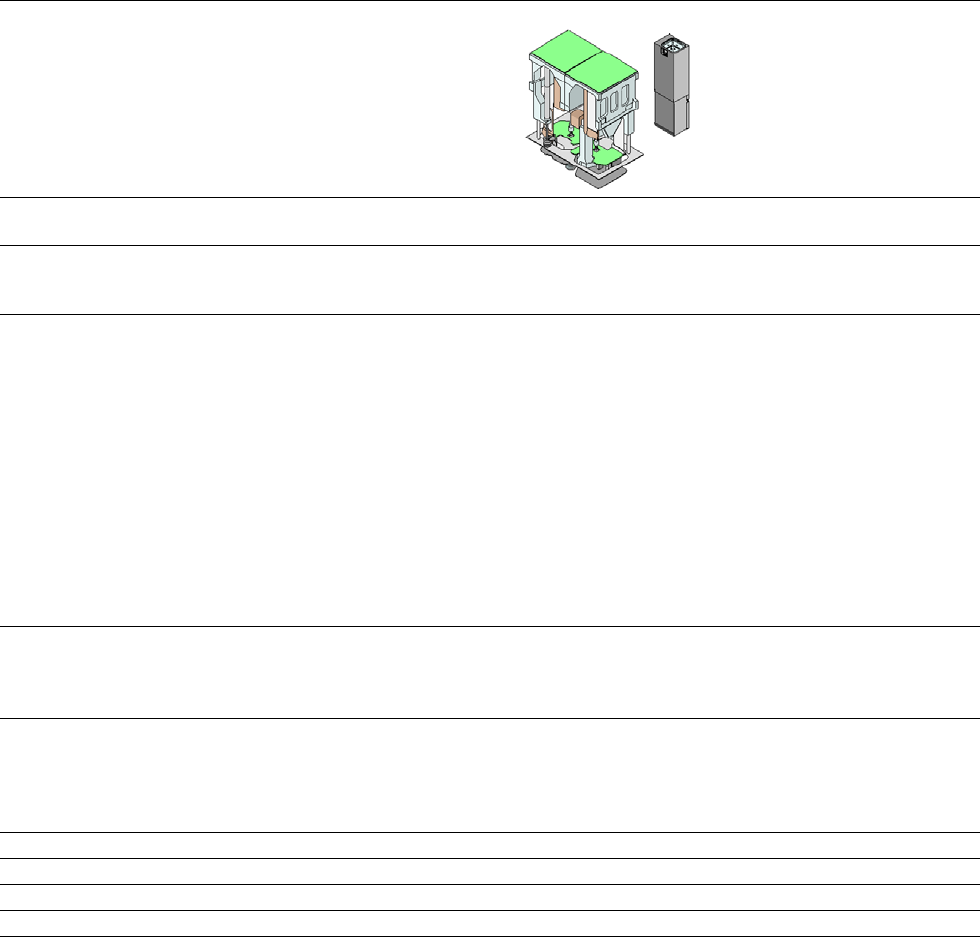

SIPLACE MultiStar (CPP)
带 30 型
元件摄像机
带
33 型元件摄像机
（静止摄像机）
元件范围
*a
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影
响。
01005 到 27 mm x 27 mm 0402 到 50 mm x 40 mm
*b
*)b 多次测量期间，对角线长度可能为 69 mm （例如 64 mm x 10 mm）。
元件规格
最大高度
*c
最大高度
*d
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
*)c CPP 贴片头：位于低安装位置 （静止元件摄像机不可能）。
*)d CPP 贴片头：位于高安装位置
6.0 mm
8.5 mm
250 µm
100 µm
*e
/ 200 µm
*f
250 µm
*e
/ 350 µm
*f
140 µm
*e
/ 200 µm
*f
0.4 mm x 0.2 mm
27 mm x 27 mm
4 g
*g
*)e 用于 < 18 mm x 18 mm 的元件。
*)f 用于 ≥ 18 mm x18 mm 的元件。
*)g “ 拾取 & 贴片 ” 模式下 20 g
11.5 mm / 15.5 mm
*h
300 µm
150 µm
350 µm
200 µm
1.0 mm x 0.5 mm
50 mm x 40 mm
8 g*
g
下压力 1.0 - 15 N
*h
*)h 带 OSC 元件包
吸嘴类型 20xx、28xx 20xx、28xx
X/Y 轴精确度
*i
*)i 精度值满足 SIPLACE 供应和服务范围内的条件。
± 41 µm/3σ ± 34 µm/3σ
角度精确度 ± 0.20° / 3σ
*j
, ± 0.38°/ 3σ
*k
*)j 元件尺寸介于 6 mm x 6 mm 与 27 mm x 27 mm 之间。
*)k 元件尺寸小于 6 mm x 6 mm 。
± 0.14° / 3σ
照明级别 5 6
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.7 贴片头 使用软件版本 SC.713.1 或更新 版本 04/2020
130
3.7.6 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
图 3.7 - 11 用于高精确度 IC 贴片的 SIPLACE TwinStar 贴片头
3
(1) “ 拾取 & 贴片 ” 模块 1 (P&P1) - TwinStar 贴片头由两个 “ 拾取 & 贴片 ” 模块组成
(2) “ 拾取 & 贴片 ” 模块 2 (P&P2)
(3) DP 轴
(4) Z 轴驱动装置
(5) Z 轴距离测量系统
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.7 贴片头
131
3.7.6.1 技术数据
SIPLACE TwinStar
带 33 型元件相机
（微间距相机）
带 25 型元件摄像机
（倒装片摄像机）
元件范围
*a
0402 至 SO、PLCC、QFP、BGA、专用元
件、裸晶粒、倒装片
0201 至 SO、PLCC、QFP、插座、插
头、BGA、专用元件、裸晶粒、倒装片和
保护壳
元件规格
最大高度
最小引脚间距
最小引脚宽度
最小球面管脚间距
最小球面管脚直径
最小尺寸
最大尺寸
最大重量
*b
25 mm / 40 mm
*c
300 µm
150 µm
350 µm
200 µm
1.0mm x 0.5mm
55 mm x 45 mm （单个测量值）
最大
200 mm x 125 mm （多个测量值）
*d
100 g 至 240 g
*e
25 mm / 40 mm*
c
250 µm
100 µm
140 µm
80 µm
0.6mm x 0.3mm
16 mm x 16 mm （单个测量值）
最大
55 mm x 55 mm （多个测量值）*
d
100 g 至 240 g*
e
下压力 1.0 N - 15 N
1.0 N - 30 N，带 OSC 元件包
2.0 N - 70 N*
c
2.0 N -100 N
*f
1.0 N - 15 N
1.0 N - 30 N，带 OSC 元件包
2.0 N - 70 N*
c
2.0 N -100 N*
f
吸嘴类型
*g
5xx （标准）
20xx/28xx + 适配器
4 xx + 适配器
9 xx + 适配器
夹持器
5xx （标准）
20xx/28xx + 适配器
4 xx + 适配器
9 xx + 适配器
夹持器
P&P 贴片头的吸嘴间距 70.8 mm 70.8 mm
X/Y 轴精确度
*h
± 26 µm/3σ ± 22 µm/3σ
角度精确度 ± 0.05° / 3σ ± 0.05° / 3σ
照明级别 6 6
*)a 请注意，可以贴装的元件范围还会受到衬垫几何形状、客户特定的标准，元件封装公差和元件公差的影响。
*)b 配备吸嘴或夹持器的元件。
*)c 最大高度为 50 mm，可带 SIPLACE Very High Force Twin Star (VHF TH) 和 OSC 元件包。
*)d 根据具体元件尺寸和元件进给，其他限制条件可能同样适用，SIPLACE Pro 将会自动将这些条件考虑在内。
*)e 标准值最大为 100 g。大于 100 g 时，速度将降低。自 160 g，仅带 SIPLACE Very High Force Twin Star (VHF TH)。
*)f 仅带 SIPLACE Very High Force Twin Star (VHF TH) 和 OSC 文件包
*)g 有超过 300 种不同吸嘴和 100 种不同类型的夹持器可供选择，我们还有一个内容详实的在线吸嘴数据库。
*)h 精度值满足 SIPLACE 供应和服务范围内的条件。
