使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 04/2020 3.8 悬臂系统 133 3.8.2 悬臂结构 3 图 3.8 - 2 悬臂结构 - 贴片头支座视图 (1) 带有 X 轴线性马达 （主要部分）的贴片头支座 (2) 带固定轴承 （主要部分）和风扇的 Y 轴线性马达 2 (3) 手柄 （仅限 SIPLACE SX1/SX2 V3） (4) 带永磁…
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.8 悬臂系统 使用软件版本 SC.713.1 或更新 版本 04/2020
132
3.8 悬臂系统
3
3.8.1 悬臂位置
3

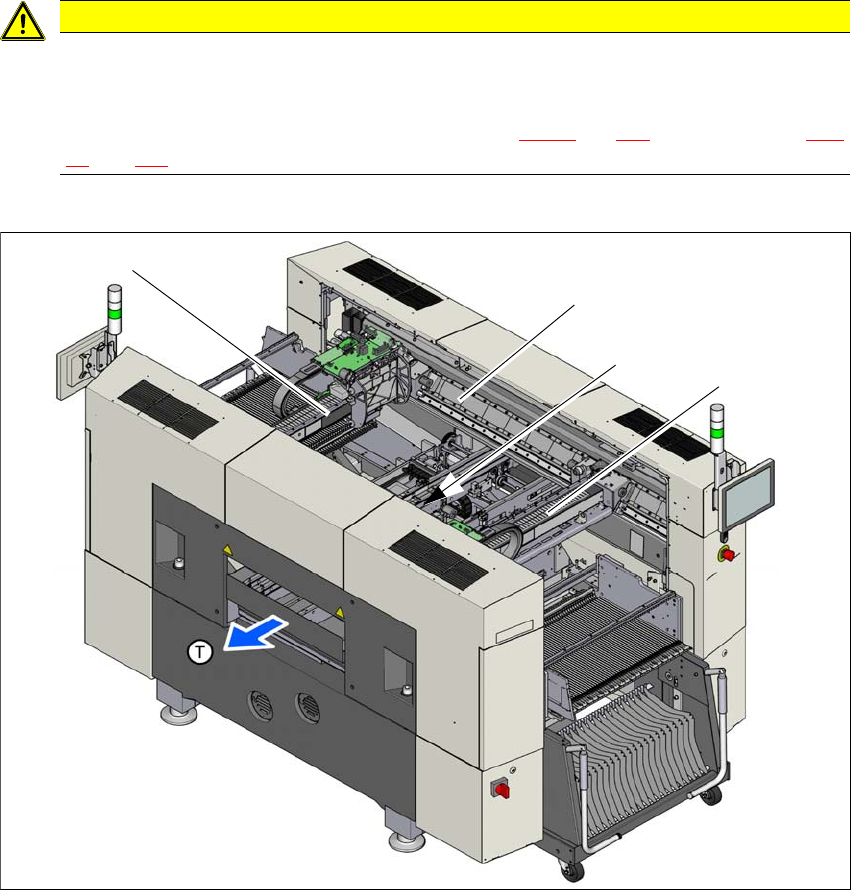

图 3.8 - 1 SX2 贴片机中悬臂的位置
(1) 悬臂 1
(2) Y 轴，1 号悬臂和 2 号悬臂
(3) Y 轴，1 号悬臂和 2 号悬臂 （隐藏）
(4) 悬臂 2
(T) PCB 的传送方向
注意事项
务必紧握手柄推动悬臂 - 仅适用于 SIPLACE SX1/SX2 V3
仅 SIPLACE SX1/SX2 V3 配备用于推动悬臂的 手柄。为了避免造成损坏，请务必使用手
柄手动推动
SIPLACE SX1/SX2 V3 上的悬臂。参见部件 (3)，图 3.8 - 2
，第 133 页或 部件 (4)，图 3.8
- 3，第 134 页。
(1)
(2)
(4)
(3)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.8 悬臂系统
133
3.8.2 悬臂结构
3

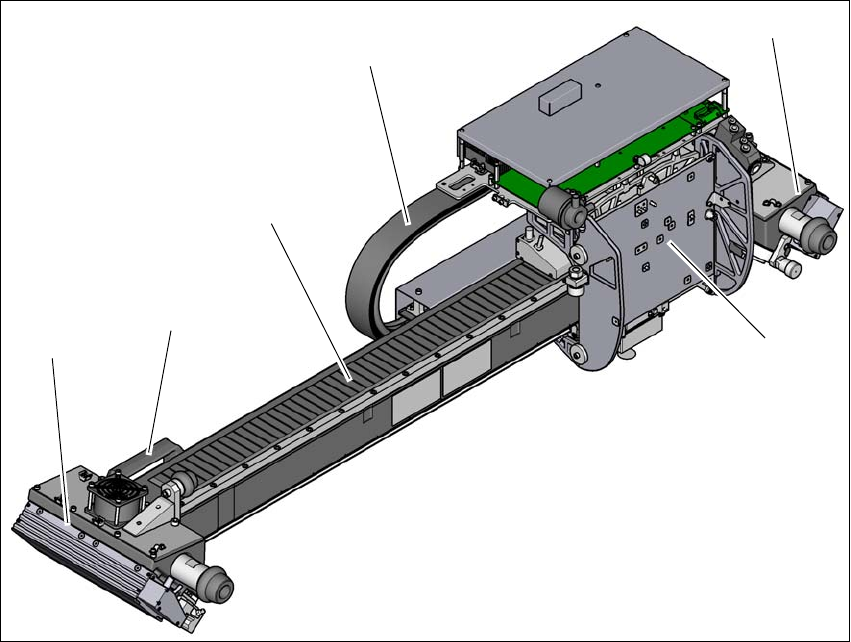

图 3.8 - 2 悬臂结构 - 贴片头支座视图
(1) 带有 X 轴线性马达 （主要部分）的贴片头支座
(2) 带固定轴承 （主要部分）和风扇的 Y 轴线性马达 2
(3) 手柄 （仅限 SIPLACE SX1/SX2 V3）
(4) 带永磁铁的导向系统 （X 轴线性马达的次要部分）
(5) 拖曳电缆
(6) 手柄 （仅限 SIPLACE SX1/SX2 V3）
(7) 带松配轴承 （主要部分）和风扇的 Y 轴线性马达 1
(4)
(3)
(1)
(2)
(6)
(5)
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.8 悬臂系统 使用软件版本 SC.713.1 或更新 版本 04/2020
134
3

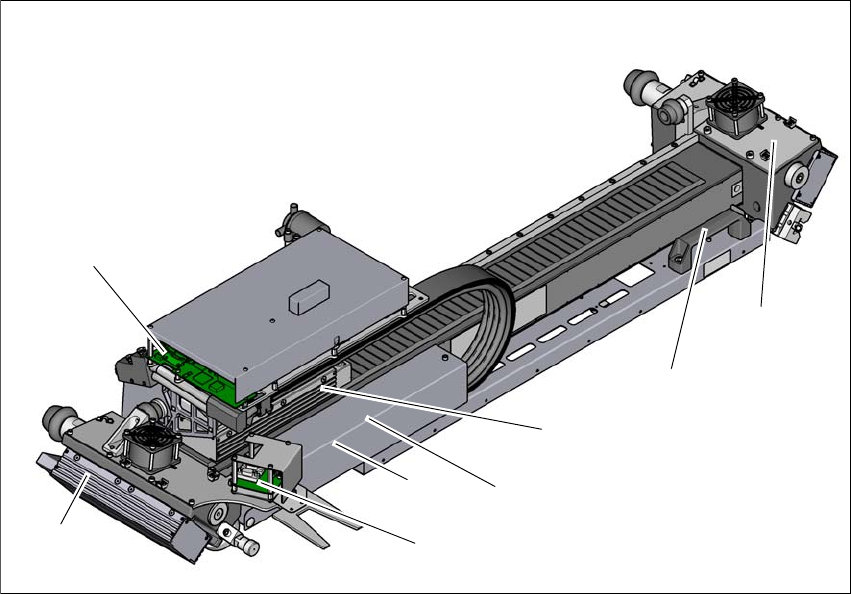

图 3.8 - 3 X 轴的设计 - 贴片头支座视图
(1) 带松配轴承 （主要部分）和风扇的 Y 轴线性马达 1
(2) 带贴片头控制单元的贴片头印制电路板
(3) 带松配轴承 （主要部分）和风扇的 Y 轴线性马达 2
(4) 手柄 （仅限 SIPLACE SX1/SX2 V3）
(5) X 轴线性马达 （主要部分）
(6) 悬臂接口 X 轴 （保护盖下方）
(7) 悬臂接口 Y 轴 （保护盖下方）
(8) 传感器模块
(2)
(1)
(4)
(5)
(6)
(8)
(7)
(3)
