3.9.3 灵活 PCB 双传送导轨的结构
灵活双传送导轨有两条传送轨道，它们在电气上和机械上是互相独立的。根据标准，传送导轨的
固定侧在右侧。根据您的需要，PCB 双传送导轨可作为单或双传送导轨运行。
3

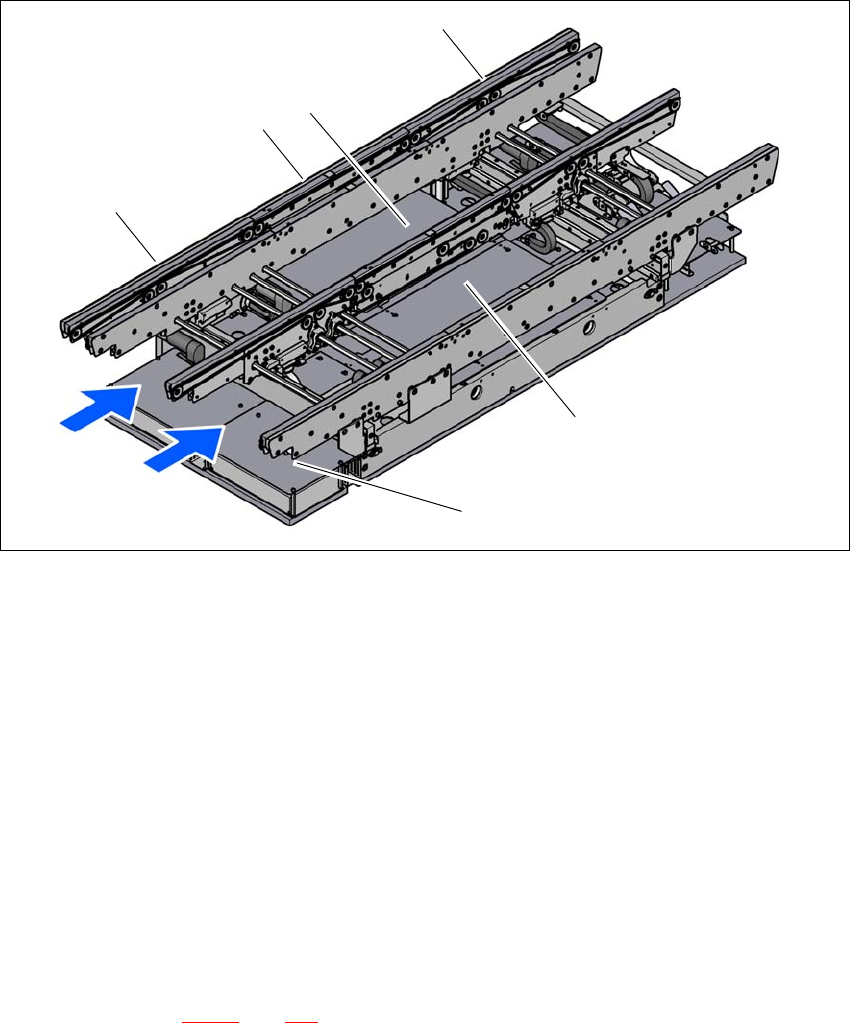

图 3.9 - 2 PCB 双传送导轨的结构
(1) 输入传送导轨
(2) 处理传送导轨
(3) 1 号升降台
(4) 输出传送导轨
(5) 2 号升降台
(6) 传送导轨控制装置 （保护盖下面）
T1 1 号传送轨道
T2 2 号传送轨道
3.9.3.1 灵活 PCB 双传送导轨 - 轨道和类型
右侧传送导轨轨道 （沿传送方向看）被称为 “1 号传送导轨 ”，而左侧传送导轨轨道被称为 “2 号
传送导轨 ” （参见图 3.9 - 4，第 141 页）。
(5)
(1)
(4)
(T1)
(3)
(T2)
(2)
(6)
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.9 PCB 传送导轨系统 使用软件版本 SC.713.1 或更新 版本 04/2020
140
3.9.3.2 “ 单传送导轨 ” 模式下的 PCB 双传送导轨
双传送导轨可以在线配置成为一个单传送导轨。一个传送导轨轨道同时整体移动并被停用 （参见
图 3.9 - 3
). 这样做可以创造出一条的宽度可高达 460 mm 的传送轨道。
3
图 3.9 - 3 处于单传送导轨模式的灵活双传送导轨
2 号轨道被加宽的双传送导轨：
（静止的传送导轨侧壁在左边）
2 号传送轨道被禁
用
1 号传送轨道 2 号传送轨道 1 号传送轨道被禁
用
PCB 传送方向 PCB 传送方向
传送导轨的静止侧壁
1 号轨道被加宽的双传送导轨：
（静止的传送导轨侧壁在右边）
传送导轨的活动侧壁
