使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 04/2020 3.10 X 供料器模块 153 3.10.3 线性浸渍单元 2 X (LDU 2 X) 部件号 00117 012-xx 焊剂线性浸渍单元 / LDU 2 X LDU 2 X 为 特殊供料器模块，可使用规定层厚度的焊剂。此焊剂可用于喷涂 组件，从而改善焊接 特征。LDU 2 X 以与 X 供 …
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.10 X 供料器模块 使用软件版本 SC.713.1 或更新 版本 04/2020
152
3.10.2.2 技术数据
长度 584.9 mm
高度 199.5 mm
宽度 57.6 mm
占据的供料器模块位置 5 料槽，每个有 8 mm
重量 4.6 kg
可能的最小独立粘合点直径
*a
*)a 吸嘴直径为 100 µm，使用 Heraeus PD 205A-Jet 胶液 （温度 53°C）或 Loctite 3621 （温度 53°C）
0.7 - 0.8 mm (+/- 0.1 mm)
五次喷胶后形成的粘合点直径
a
1.0 mm (+/- 0.2 mm)
单独粘合点的高度
a
0.15 mm (+/- 0.02 mm)
五次供料后形成的粘合点高度
a
0.2 - 0.3 mm
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.10 X 供料器模块
153
3.10.3 线性浸渍单元 2 X (LDU 2 X)
部件号 00117012-xx 焊剂线性浸渍单元 / LDU 2 X
LDU 2 X 为特殊供料器模块，可使用规定层厚度的焊剂。此焊剂可用于喷涂组件，从而改善焊接
特征。LDU 2 X 以与 X 供料器模块相同的方式安装在转换料台上，通过工作站软件和生产线软件
控制。
有关详细描述，请参见用户指南 “SIPLACE LDU 2 X”。
3

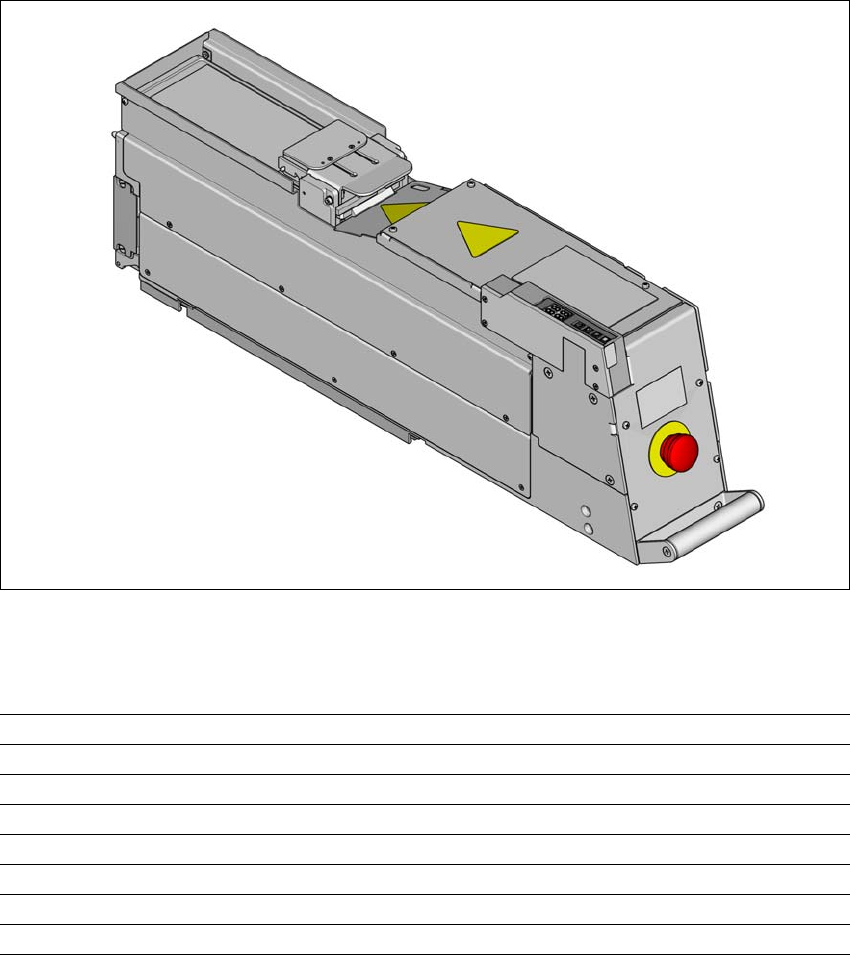

图 3.10 - 4 线性浸渍单元 (LDU 2 X)
3.10.3.1 技术数据
尺寸 （长 x 宽 x 高） 629 mm x 105 mm x 202 mm
重量 11 kg
电流消耗 24 V dc bis 30 V dc, 2 A (60 W)
最大噪音排放 61dB
温度范围 （存储） -25°C 至 +55°C
温度范围 （操作） +18°C 至 +25°C
湿度 （存储） ≤ 95%
湿度 （操作） 30% - 75% （平均不 > 45%）
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.10 X 供料器模块 使用软件版本 SC.713.1 或更新 版本 04/2020
154
3.10.4 供料器模块适配器
部件号 00141305-xx X 系列供料器模块适配器
部件号 00141308-xx， 抛料传送导轨的适配器板
部件号 00141310-xx， 标签机的适配器板
3
X 料带供料器模块的范围已扩大，其中包括线性振动供料器、标签机和抛料传送导轨。借助适配
器，您还可以改装 S 线性振动供料器、标签机和抛料传送导轨，以便结合 SX1/SX2 元件料车使
用。适配器可执行电子和机械功能：它可以将 S 供料器模块的通讯信号转换为符合 X- 系列扩展
协议的信号。除此之外，它还可以执行其他附加功能，例如供料器模块的识别。
3
请注意
如果 S 线性振动供料器、标签机和抛料传送导轨在一个 SpeedStar （C&P20）贴片头的
可接触范围内，则不能将它们安装到料车上。
