3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3.10 X 供料器模块 使用软件版本 SC.713.1 或更 新 版本 04/2020 156 3 图 3.10 - 6 带线性振动供料 器的供料器模块适配器 (1) 供料器模块适配器 （部件号 00141305-xx） (2) 16.5 mm 适配板 （随同交付） (3) 线性振动供料器，3 型 （部件号 00142031-xx） 宽度 34.4 mm…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.10 X 供料器模块
155
3.10.4.1 带标签机的供料器模块适配器
3

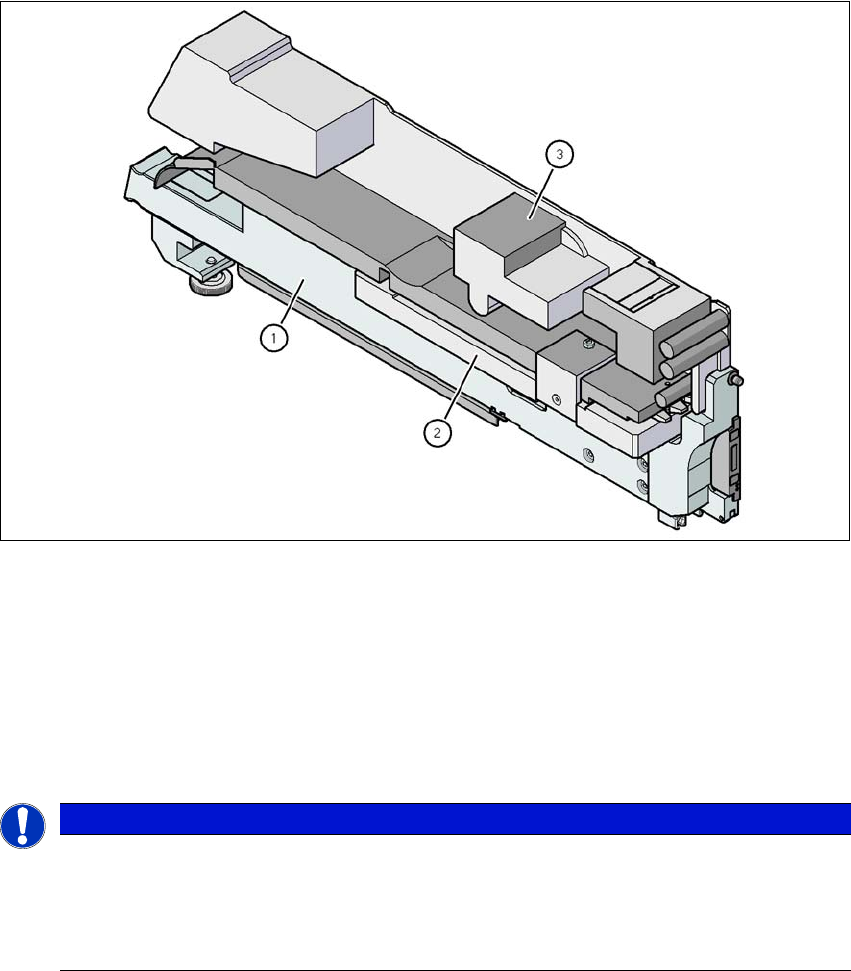

图 3.10 - 5 带标签机的供料器模块适配器
(1) 供料器模块适配器 （部件号 00141305-xx）
(2) 标签机的适配器板 （部件号 00141310-xx）
(3) 标签机
3.10.4.2 带线性振动供料器的供料器模块适配器
3
请注意
适配板的使用
作为配置标准，我们为供料器模块提供了一块适配板：
适配板应该用于高度不超过 16.5 mm 的元件。
高度介于 16.5 mm 与 25 mm 之间的元件无需适配板即可进行处理。
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.10 X 供料器模块 使用软件版本 SC.713.1 或更新 版本 04/2020
156
3
图 3.10 - 6 带线性振动供料器的供料器模块适配器
(1) 供料器模块适配器 （部件号 00141305-xx）
(2) 16.5 mm 适配板 （随同交付）
(3) 线性振动供料器，3 型 （部件号 00142031-xx）
宽度 34.4 mm
各供料器模块的轨道 1、2 或 3 3
占用的供料器模块位置数 3 3
元件容量：每个钢料盒最多 150 个， 3
取决于元件的长度 3
钢料盒规格 9.5 mm 宽 / x 3 3
15 mm 宽 / x 2 3
> 15 mm 宽 / x 1 3
30 mm 宽 / x 1 3
振动时间： SIPLACE Pro 的振动设置：从 400 到
1000 毫秒以上 3
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.10 X 供料器模块
157
3.10.4.3 带抛料传送导轨 （抛料模块）的供料器模块适配器
3

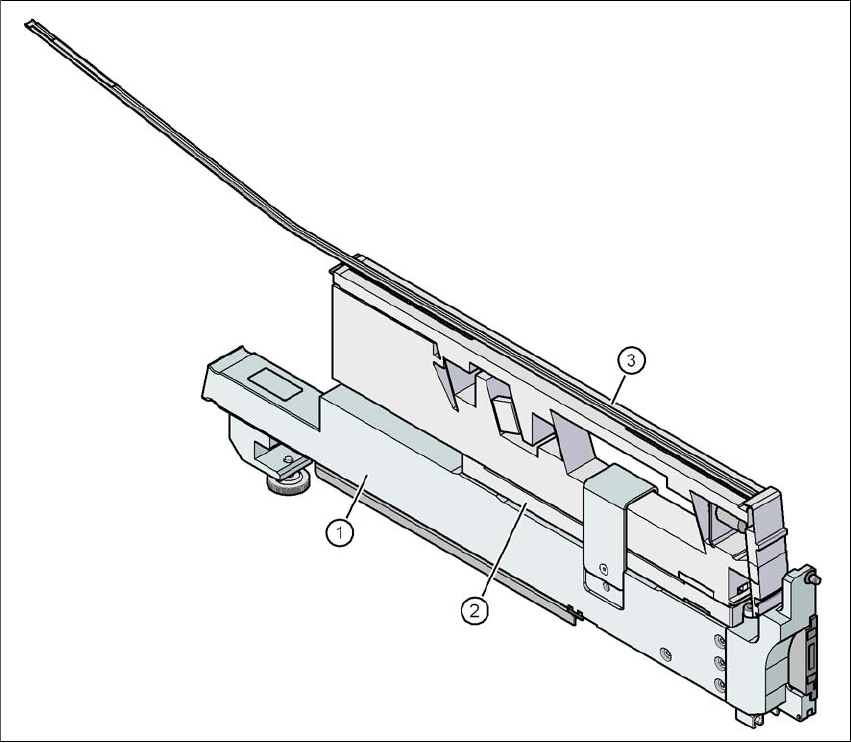

图 3.10 - 7 带抛料传送导轨的供料器模块适配器
(1) 供料器模块适配器 （部件号 00141305-xx）
(2) 抛料传送导轨的适配器板 （部件号 00141308-xx）
(3) 抛料传送导轨 （抛料模块）
