3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3.11 元件料车 使用软件版本 SC.713.1 或更新 版本 04/2020 168 3.11.6 S IPLACE SX1/SX2 的转换料台 将供料器模块的前滑动导块放到插入 辅助装置上。推入时，供料器模块的导块沿导轨曲线滑动， 直至滑动到止动杆位置。止动杆上的 对中孔用于固定 X 供料器模 块的 “ 前 ” 对中销。与此同时， 转换料台的锁止插销…
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.11 元件料车
167
3.11.5 元件料车的尺寸
3
图 3.11 - 4 SIPLACE SX1/SX2 的元件料车的尺寸，所有尺寸单位均为毫米
(1) 长度 = 760 mm
(2) 宽度 = 864 mm
(3) 高度 （取决于高度调节
– 900 mm = 934 mm
– 930 mm = 964 mm
– 950 mm = 984 mm
(4) 打开时握柄之间的距离 = 476 mm
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.11 元件料车 使用软件版本 SC.713.1 或更新 版本 04/2020
168
3.11.6 SIPLACE SX1/SX2 的转换料台
将供料器模块的前滑动导块放到插入辅助装置上。推入时，供料器模块的导块沿导轨曲线滑动，
直至滑动到止动杆位置。止动杆上的对中孔用于固定 X 供料器模块的 “ 前 ” 对中销。与此同时，
转换料台的锁止插销锁止在供料器模块的锁定滚轮上。供料器模块顶部的 “ 后 ” 对中销通过对中
杆中的凹槽固定。
3

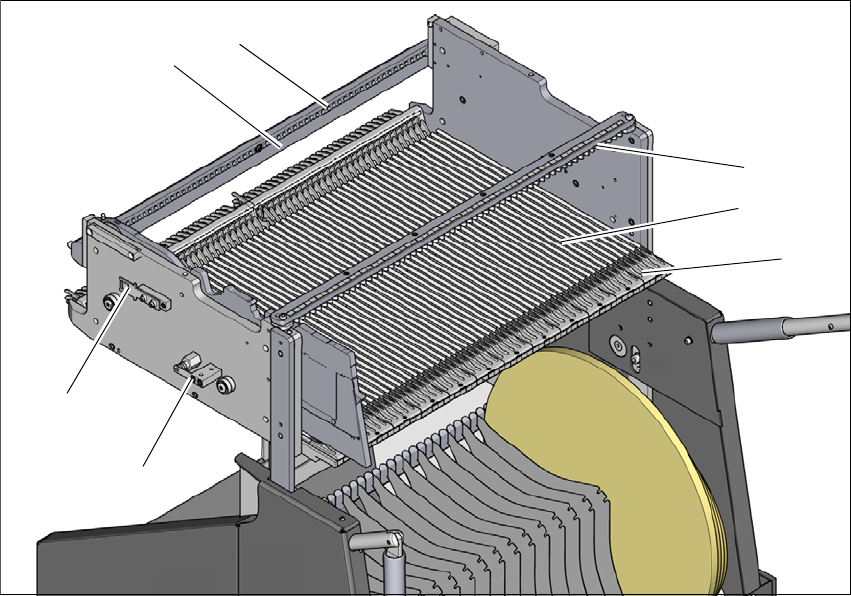

图 3.11 - 5 转换料台，后视图
(1) 插入辅助装置
(2) 导轨曲线 （Ω 曲线）
(3) 用于固定 X 供料器模块 “ 后 ” 对中销的对中杆
(4) 止动杆
(5) 对中孔
(6) 用于开关 EMERGENCY STOP （急停）电路安全开关的触点
(7) 保护锁
(1)
(2)
(3)
(4)
(5)
(6)
(7)
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.11 元件料车
169
3
图 3.11 - 6 转换料台，前视图
(1) 锁定插销
(2) 转换料台上的对中销
(3) 转换料台的对中孔
(1)
(2)
(3)
