使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件 使用软件版本 SC.713.1 或更新 版本 04/2020 3.11 元件料车 173 3.11.10 元件料车 COT 插入件上的空料带导槽 在标准版本中，空料带导槽可将 最大袋高为 12 mm 的元件料带导入到气动料带切割器中。 3 图 3.11 - 10 SIPLACE SX1/SX2 的元件料车 COT 插入件上的空 料带导槽 (1) 废料带入口…
3 技术数据和组件 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
3.11 元件料车 使用软件版本 SC.713.1 或更新 版本 04/2020
172
3.11.8.2 最大料带卷盘直径与 PCB 传送导轨高度的关系
3
3
3.11.9 废料带斜槽
3

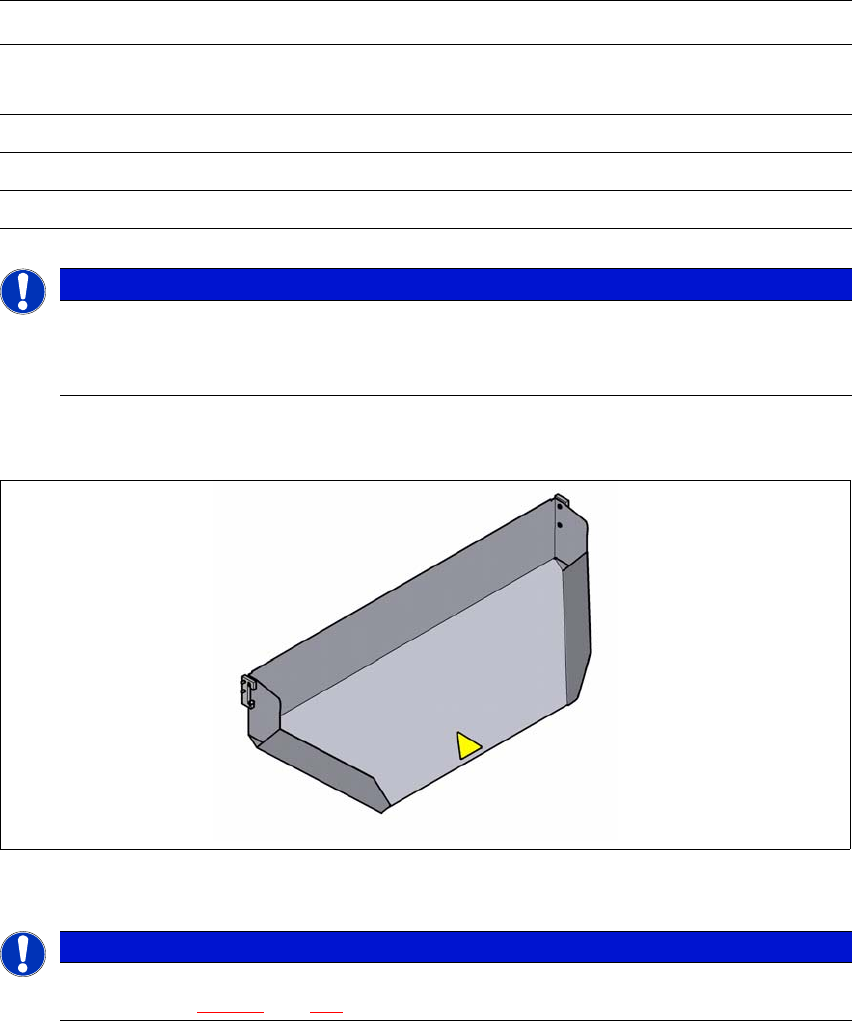

图 3.11 - 9 元件料车 COT 插入件的废料带斜槽
3
3
不含附加料带卷盘的支座 含附加料带卷盘的支座
元件料车 PCB
传送导轨的高度
料带卷盘的直径 料带卷盘的直径
不含芯轴 含芯轴
900 mm 19" 17" 15"
930 mm 19" 19" 17"
950 mm 19" 19" 19"
请注意
使用芯轴
通常，SIPLACE SX1/SX2 的元件料车不需要芯轴。
如果在 X 供料器模块上频繁出现 “Timeout （超时）” 错误信息那么请使用芯轴。
请注意
只能将 SIPLACE SX1/SX2 的废料带斜槽安装在 SIPLACE SX1/SX2 的元件料车 COT 插
入件 （参见图 5.15 - 4
，第 267 页）。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 3 技术数据和组件
使用软件版本 SC.713.1 或更新 版本 04/2020 3.11 元件料车
173
3.11.10 元件料车 COT 插入件上的空料带导槽
在标准版本中，空料带导槽可将最大袋高为 12 mm 的元件料带导入到气动料带切割器中。
3

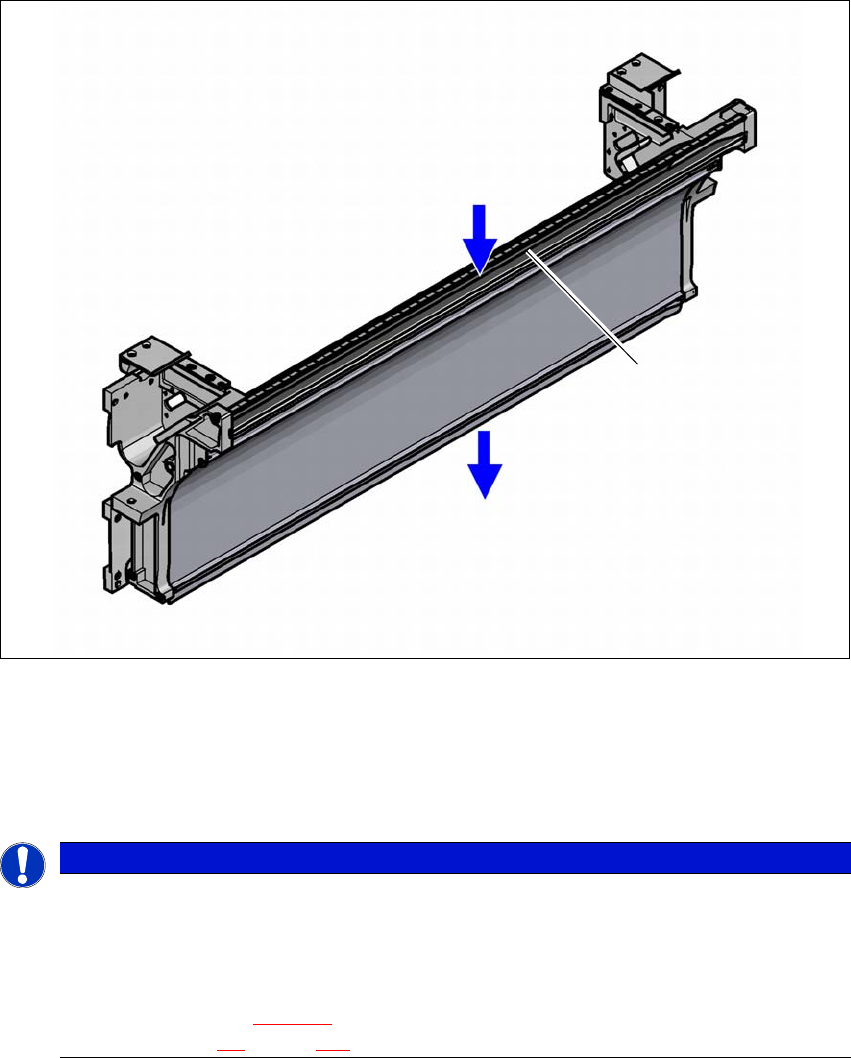

图 3.11 - 10 SIPLACE SX1/SX2 的元件料车 COT 插入件上的空料带导槽
(1) 废料带入口槽
(2) 位于气动料带切割器上方的废料带出口槽
(3) 小于 12 mm 的料带的分隔板 （若料带尺寸大于 12 mm，可拆卸）
3
请注意
堵塞危险！
当低插袋供料器模块紧挨着高插袋供料器模块使用时，在废料带中存在着发生阻塞的危
险。
不要将带有浅料带插袋的供料器模块与带有深料带插袋的供料器模块相邻放置。
分隔板 （部件 3，图 3.11 - 10
）可拆下，此时料带袋高于
12 mm （参见第 4.5
节，第 210 页）。
(1)
(2)
(3)
