4 设置与调试
4.1 运输和交付配置
4.1.1 装运包装
在欧洲之内运输时，贴片机和料车将装放在两个木质货盘上装运，并用塑料薄膜包裹。在欧洲之
外地区运输时，贴片机和元件料车将装放在木质板条箱中装运。
4.1.1.1 装运包装的尺寸
货盘和木质板条箱的尺寸如下表所示：
4

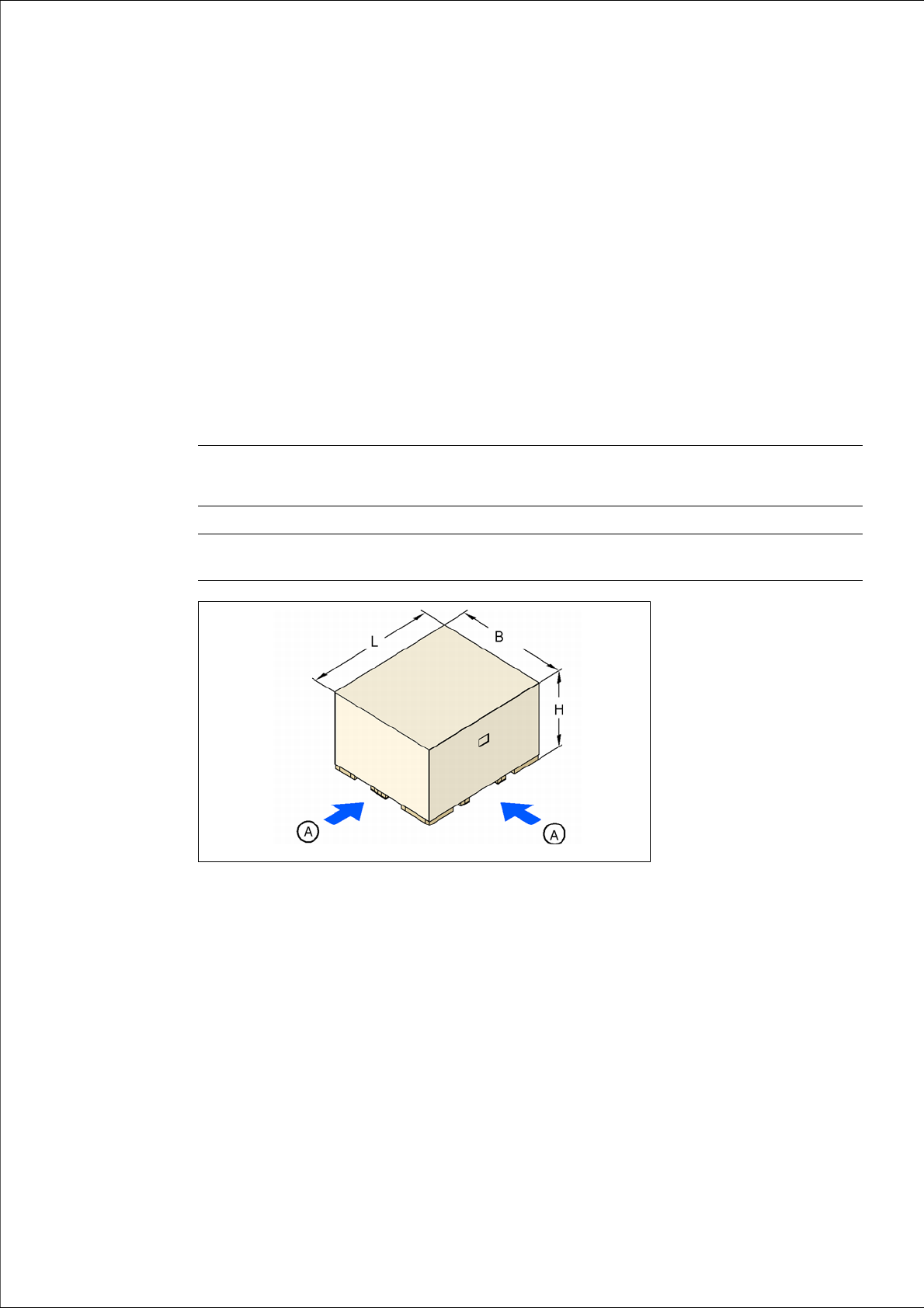

图 4.1 - 1 运输板条箱 - 尺寸毫米为单位
(A) 叉车插入点
贴片机 （长 x 宽 x 高） 元件料车 60 （长 x 宽 x
高）
元件料车 30 （长 x 宽 x
高）
货盘 2630 mm x 1840 mm 2060 mm x 1350 mm 1700 mm x 1180 mm
木质板条箱
2630 mm x 1840 mm x
1880 mm
2060 mm x 1350 mm x
1300 mm
1700 mm x 1200 mm x
1330 mm
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.1 运输和交付配置 使用软件版本 SC.713.1 或更新 版本 04/2020
176
4.1.1.2 做好派送准备的贴片机重量
下表为做好派送准备的贴片机重量 （包括包装）。
4
4.1.2 到货检查
在贴片机温度未达到室温前不可打开贴片机包装。否则会有出现冷凝现象的危险。
检查货物是否有损坏。
检查运输板条箱上的振动传感器。
打开贴片机及其附件的包装，检查货物是否齐全 （参照提货单）。
在 “ 安装报告 ”/“ 接受协议 ” 中记录结果。
4.1.3 交付时的配置
贴片机交付时，具体配置如下：
– 单传送导轨上的料槽宽度为 210 mm。对于双传送导轨，1 号传送导轨料槽的宽度为 100
mm，而 2 号传送导轨料槽的宽度则为 210 mm。对贴片机进行微调时，这一宽度设置会很重
要。
– 两个显示器均未装配。
– 两个指示灯均未装配。
– 所有的悬臂轴均用装运支撑架固定。
SIPLACE SX1/SX2 V2 除外 4
– 两个键盘都被断开。
– 取下键盘的支承板。
贴片机 欧洲以内派送 海外 （欧洲以外）派送
SX1/SX2 2,500 kg 2,800 kg
元件料车 230 kg 350 kg
