使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 04/2020 4.1 运输和交付配置
179
4.1.4.4 运输板条箱或货盘上的叉车插入点
只能将叉车置于标记点 （A）。图 4.1 - 1，第 175 页。建议您保留运输板条箱和货盘以备日后使
用。
4
4
4.1.5 在不使用板条箱或货盘的情况下运输贴片机
4.1.5.1 安全须知
4
4
4
4
警告
对贴片机造成财产损失！
如在不使用板条箱或货盘的情况下运输贴片机就会有损坏贴片机的危险。
遵守以下部分中的信息。
警告
请遵守适用的意外预防规范！
必须遵守关于重质货物运输的适用意外预防规范。
警告
有挤压危险！
运输贴片机时有压到脚的危险。
请穿上特殊的防护鞋。
警告
对贴片机造成财产损失！
如在不使用板条箱或货盘的情况下运输贴片机就会有损坏贴片机的危险。
在运输贴片机前请仔细熟读此部分内容。
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.1 运输和交付配置 使用软件版本 SC.713.1 或更新 版本 04/2020
180
4.1.5.2 运输方式
使用具备以下规格的叉车来运输贴片机：
4.1.5.3 贴片机上的叉车插入点
图 4.1 - 3，第 181 页，显示了将贴片机抬离货盘或在不带货盘的情况下运输贴片机时的叉车插入
点。
4
为避免给贴片机带来不可挽回的损坏，请在抬升贴片机
前
注意以下警告信息：
4
4
4
叉长 最小 1800 mm
起重力 最小 6,000 kg
叉子平行于 PCB 传送方向，
叉与叉之间的距离
约 420 mm
请注意
避免损坏贴片机
在长距离运输贴片机时，请务必使用货盘和叉车。
警告
对齐货叉
– 货叉必须与 PCB 传送导轨保持平行。
– 货叉必须与贴片机保持平行。
警告
由于货叉间距过大而造成损坏的危险！
货叉间距增大意味着贴片机在其接触表面以外被抬升，这样的情况可以导致贴片机机架
变形并损坏电缆和线路。
打开货叉时，确保它们仍然在贴片机下方的接触区域 （参见图 4.1 - 3，第 181 页）。
警告
因单侧承重导致的损坏危险！
贴片机支脚单侧承重 （例如，因为贴片机发生侧倾而致），可以导致贴片机支脚发生变
形。
在抬升贴片机时请确保货叉均衡承重。
在货叉和贴片机之间使用一个坚固的支撑层。
在抬升贴片机时，请邀请另一个人在一旁观察，确保贴片机不会向一侧倾斜。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 04/2020 4.1 运输和交付配置
181
4

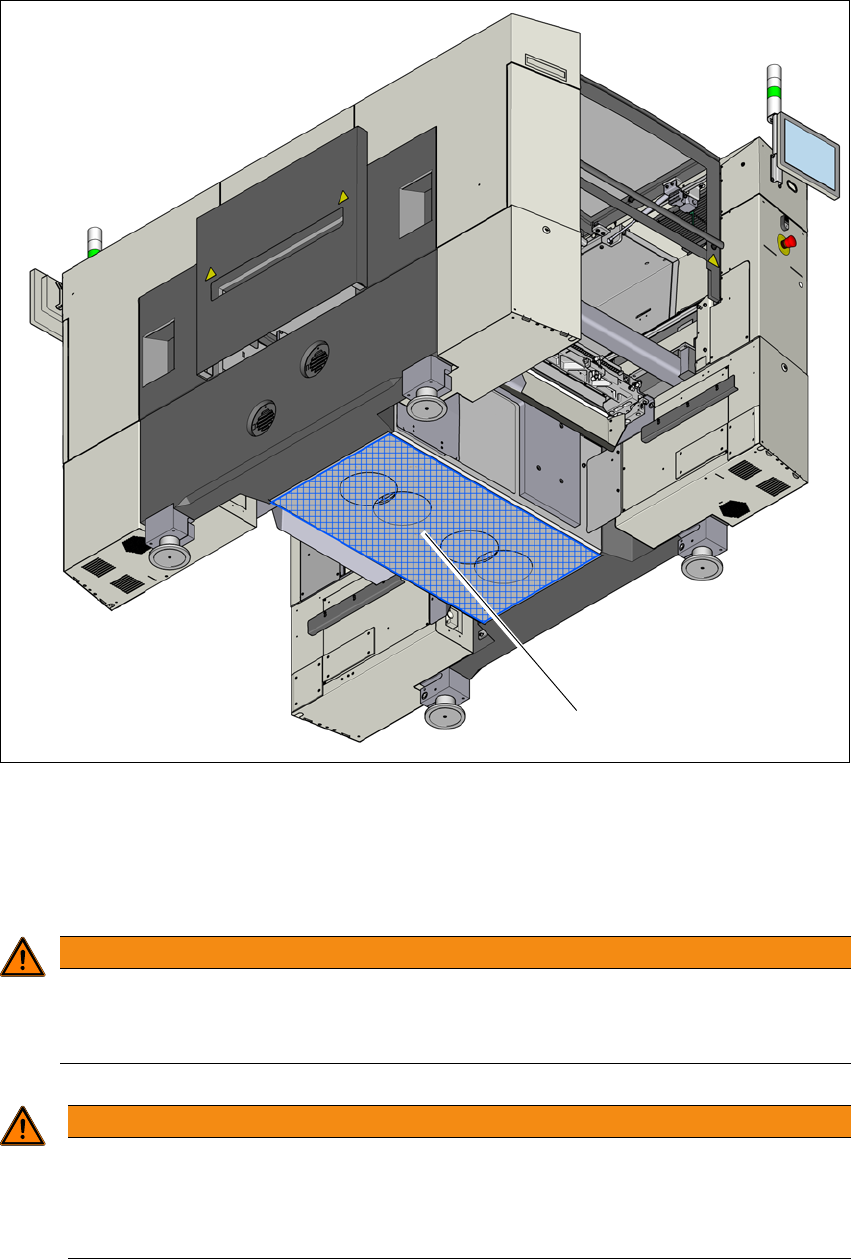

图 4.1 - 3 接触表面 - 货叉与 PCB 传送方向平行
(1) 叉车货叉的接触表面
4.1.5.4 运输贴片机时必须注意的事项
4
4
(1)
警告
损坏的危险！
贴片机机架中支脚的螺纹可能会因为在地板上被拖拽或撞击而损坏。
运输贴片机时，请确保所有支脚都已离开地面。
警告
存在损坏真空泵排气管道的危险！
真空泵安装于贴片区域 1。排气管道位于贴片机底座下方。使用叉车运输时可能会损坏
排气管道。
使用叉车运输贴片机前，需拆下排气管道。
