使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 04/2020 4.2 安装位置的基础设施
185
4.2.3 主电源
4

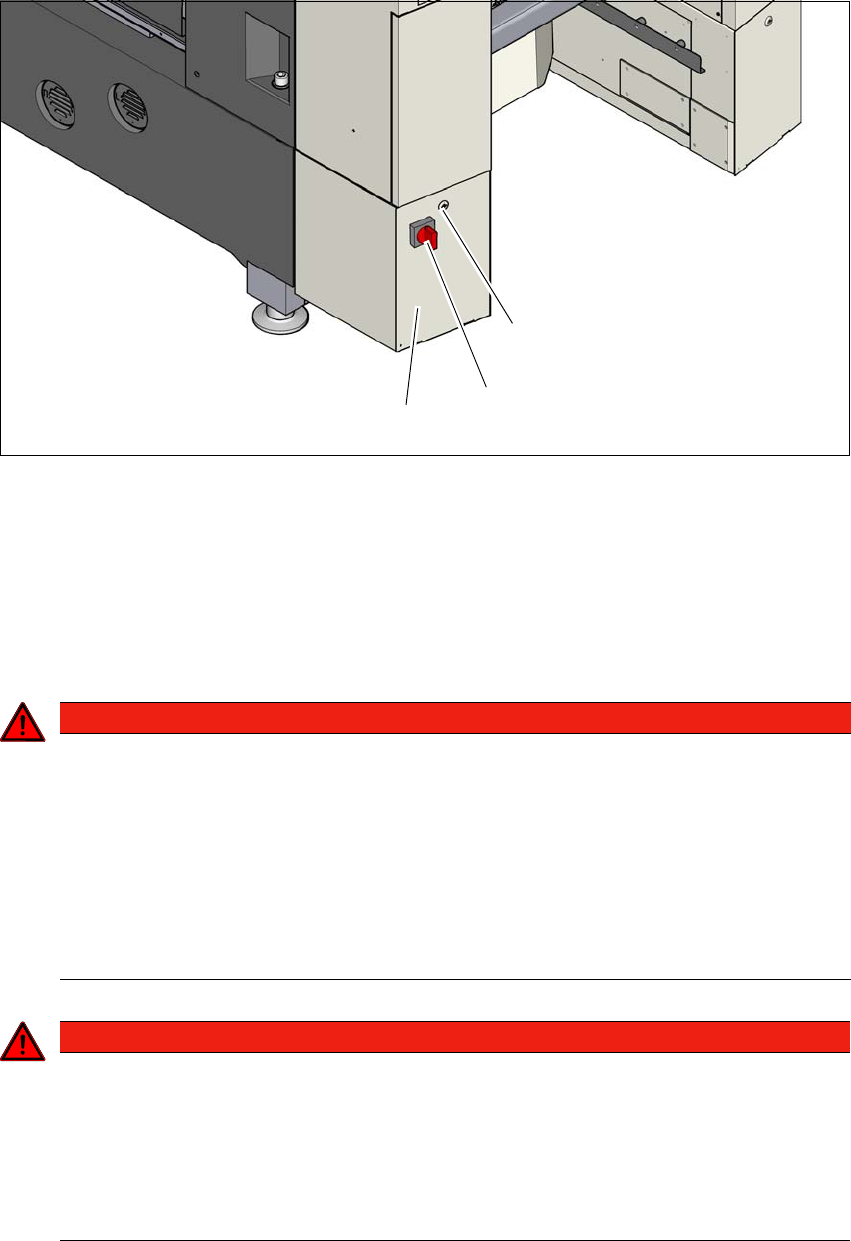

图 4.2 - 3 贴片机中电源的位置
(1) 保护锁
(2) 主电源开关已锁定，防止再次打开电源
(3) 保护盖后的供电单元
4.2.3.1 危险提示
4
4
(1)
(2)
(3)
危险
危险电压等级！
贴片机的供电规格可以是 3 x 380 V~ 至 3 x 415 V ± 10 %，50/60 Hz 也可以是 3 x 200 V~
至 3 x 220 V~ ± 10 %， 50/60 Hz 的电源电压。这表示系统中的某些部件可能携带致命的
电压 —— 即便主电源开关已被关闭，且电源插头的连接也已断开。
对此贴片机处理不当可能导致死亡、严重的人身伤害或对设备造成重大损坏。
始终要遵循适用的事故预防规定和 DIN 标准 （特别是 EN 60204 第 1 部分或 IEC
60204 第 1 部分）以及所在国家适用的法规。
只能由相应的具有资质且经过培训的人员打开供电单元上方的保护盖。
危险
安全开关 (CSB) 盖下存在致命电压！
即便已将贴片机关闭，并断开了电源的插头连接，盖子下方的元件在一段时间内可能依
然携带致命电压。断开电源插头的连接后，等待 5 分钟直至电容放电结束。
切勿将盖打开。
只有 ASM Assembly Systems GmbH&Co.KG 的维修工程师，或服务于贴片机所有
者并受过 ASM 培训的维修工程师才能在电源及安全开关 (CBS) 上作业。
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.2 安装位置的基础设施 使用软件版本 SC.713.1 或更新 版本 04/2020
186
4.2.3.2 检查主电源
检查电源是否符合规定的贴片机规格 （见第 3.4 节的表，第 99 页）。
4
4.2.3.3 电源 - 规格
主电源连接线可进行以下设置：
(1) 不带主电源连接线
(2) 5 x 4 mm²，带 CEE 插头， 红色 16 A （符合 IEC 60309），
适用于 3 x 380 V~ 至 3 x 415 V ± 10 %，50/60 Hz 电源电压
(3) 5 x 4 mm²，无插头，3 x 200 V~ 至 3 x 220 V~ ± 10 %， 50/60 Hz，或 3 x 380 V~ 至 3 x 415
V ± 10 %，50/60 Hz 主电源电压
电源线的颜色编码取决于系统操作的所在国家。
4
4
请注意
电源中的负荷峰值
由于技术原因，电源有时会出现负荷峰值。
如有必要，请与电力公司联系以明确电源阻抗。
警告
主电源连接线的横截面面积和长度
主电源连接线的横截面和长度会影响贴片机的短路电流额定值 (SCCR)。
更换主电源连接线时，请不要增大其横截面面积或缩短连接线的长度。
警告
电导线的清晰标识！
连接到每台贴片机和已安装选件的电导线必须有清晰标识，可以被轻松区分。
遵循贴片机使用国家的相关规定。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 04/2020 4.2 安装位置的基础设施
187
4.2.3.4 主电源连接 - 无电源连接线 （配置 1）
贴片机交付时无电源连接线。主电源连接线与供电单元内的电源连接端子 (X94) 相连接。
4
4
4

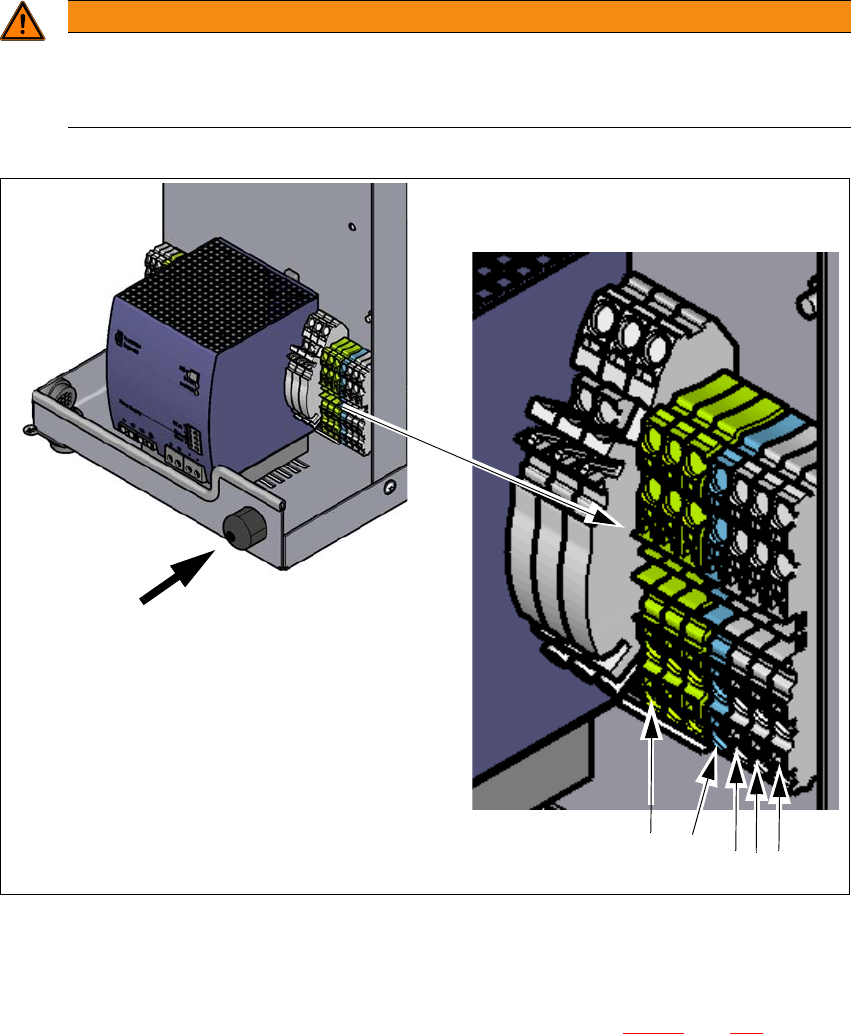

图 4.2 - 4 连接电缆的终端面板
(1) 电源电缆 L1、L2、L2、N 和 PE 的电源连接端子 (X94) 适用于 4 mm² 电缆直径。
(2) 电源上含线缆夹具的开口
使电源电缆穿过电缆夹具 ( 部件 2) 铺设到连接端子 X94 ( 部件 1)。4.2 - 4，第 187 页。
确保电缆的弯曲半径符合要求。电缆不得扭结。
为每个电源连接点线端压接一个金属环。
警告
只能由具备资质的电气技工连接电源连接线。
只能由具备资质的电气技工连接电源连接线。
遵循贴片机使用国家的相关规定。
(2)
(1)
L1
L2
L3
N
PE
