使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试 使用软件版本 SC.713.1 或更新 版本 04/2020 4.3 设置贴片机 197 4 图 4.3 - 3 贴片机支脚 （高度适配器） (1) 4 个高度适配器 - 适用于各种高度 将叉车货叉推到贴片机下方。还可参 见 4.3.2 ，第 193 页。 用叉车将贴片机抬起约 35 cm 。现在，您可以向下拉出高度适配器 . (1) (1) (1)
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 04/2020
196
4.3.6 更换贴片机支脚 （高度适配器）
贴片机依靠 4 个支脚站立 （高度适配器）（参见部件 1，图 4.3 - 2，第 196 页）
有适合各种 PCB 传送导轨高度的相应高度适配器。
4

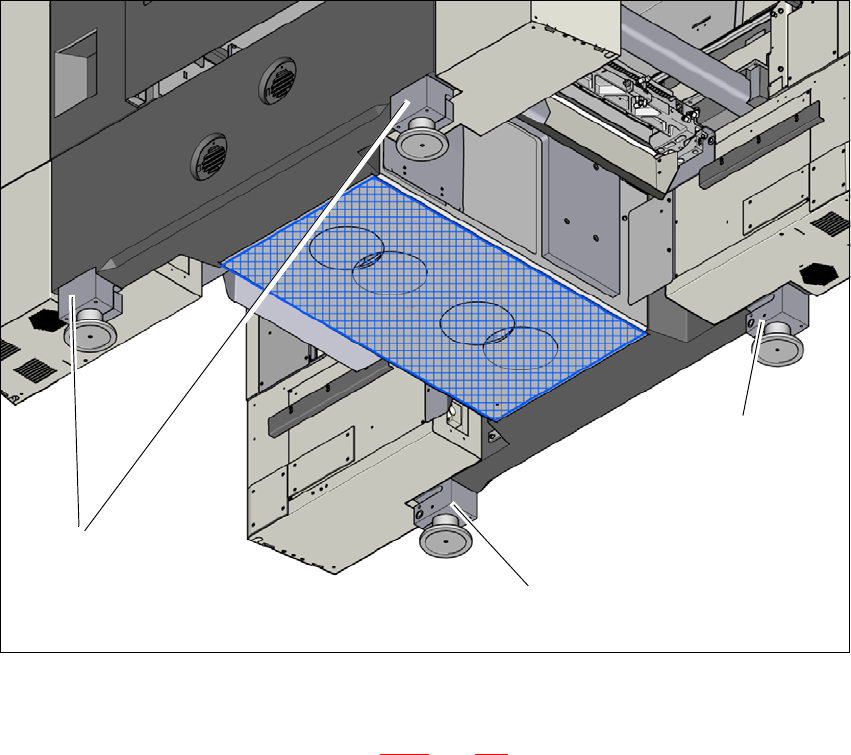

图 4.3 - 2 贴片机高度适配器
(1) 用于高度调节的六角沉头螺钉
(2) 用于固定夹具以防掉落的槽口 （锁紧螺钉）
(3) 各种高度适配器尺寸
– 适用于 900 mm PCB 传送导轨高度的高度适配器 （部件号 03067048-xx）
– 适用于 930 mm PCB 传送导轨高度的高度适配器 （部件号 03067046-xx）
– 适用于 950 mm PCB 传送导轨高度的高度适配器 （部件号 03065876-xx）
(3)
(1)
(2)
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 04/2020
198
4

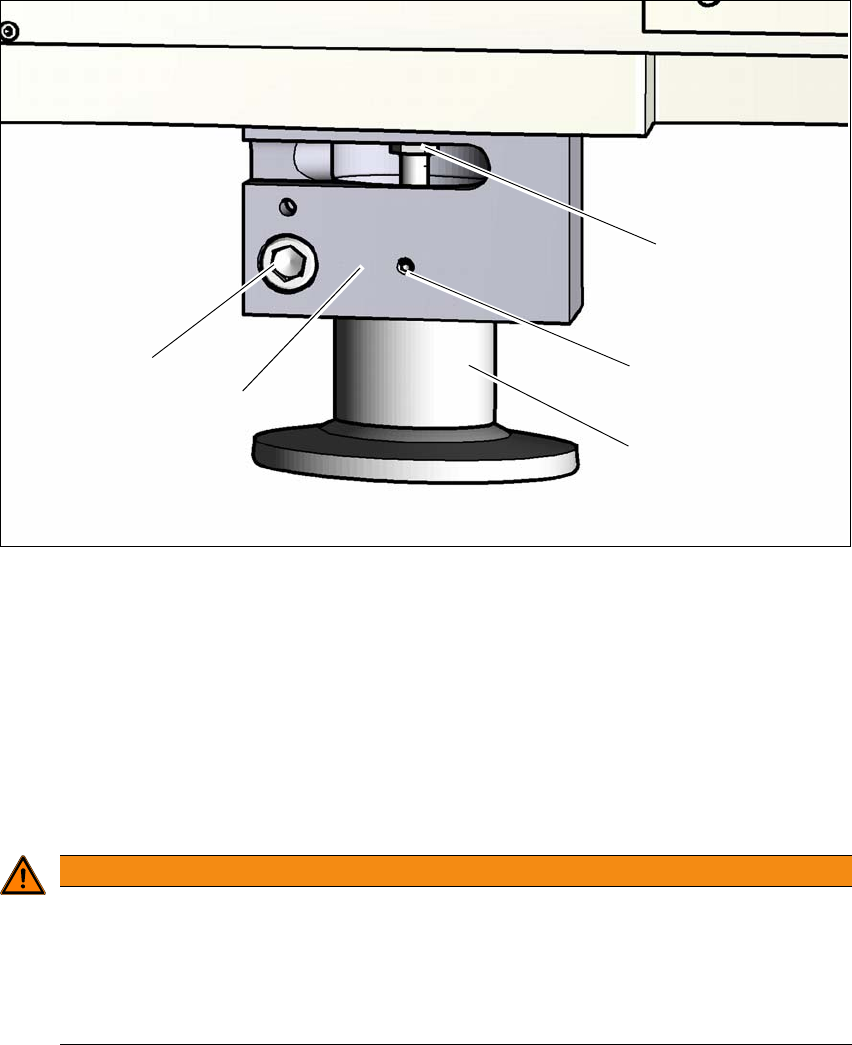

图 4.3 - 4 高度适配器 - 调节高度
4
(1) 用于调节高度的调节螺钉
(2) 锁紧螺钉
(3) 高度适配器
(4) 夹持装置
(5) 夹紧螺钉
松开锁紧螺钉 (2)。该锁紧螺钉用于固定高度适配器，以免其在松开夹具时掉落。
4
松开夹紧螺钉并向下拉出高度适配器。
检查新高度适配器，确保高度调节螺钉 (1) 可灵活移动。必要时，松开螺钉并用 Topas NCA
52 润滑螺纹。
为确保能够顺利地将高度适配器推入夹持装置 (4)，用 Topas NCA 52 润滑高度适配器的夹持
区域。
插入正确的高度适配器，以获取所需的 PCB 传送导轨高度。
警告
受伤危险！
尽管已使用凹槽中的无头螺钉固定，松开夹持装置后，高度适配器仍可能掉落并砸伤手
和脚。
固定时握住高度适配器，以防掉落。
注意，以防砸伤手和脚。
(3)
(1)
(2)
(4)
(5)
