1 介绍 使用手册 SIPLACE SX1/SX2 版本 V2 和 V3 1.2 总 览 使用软件版 本 SC.713.1 或更新 版本 04/2020 20 1.2.2 SIPLACE SX1/SX2 V2 SIPLACE SX1/ SX2 V2 标配一台不带键盘的多 点触控显示器。 1 图 1.2 - 2 SIPLACE SX1/SX2 V2 贴片机
使用手册 SIPLACE SX1/SX2 版本 V2 和 V3 1 介绍
使用软件版本 SC.713.1 或更新 版本 04/2020 1.2 总览
19
1.2 总览
1.2.1 SIPLACE SX1/SX2 V3
SIPLACE SX1/SX2 V3 标配一台不带键盘的多点触控显示器。除了标配的多点触控显示器外，您
还可以为 SIPLACE SX1/SX2 V3 各操作面板端配置一台带键盘的 15 寸 LCD 显示器。
1
图 1.2 - 1 SIPLACE SX1/SX2 V3 贴片机
1 介绍 使用手册 SIPLACE SX1/SX2 版本 V2 和 V3
1.2 总览 使用软件版本 SC.713.1 或更新 版本 04/2020
20
1.2.2 SIPLACE SX1/SX2 V2
SIPLACE SX1/SX2 V2 标配一台不带键盘的多点触控显示器。
1

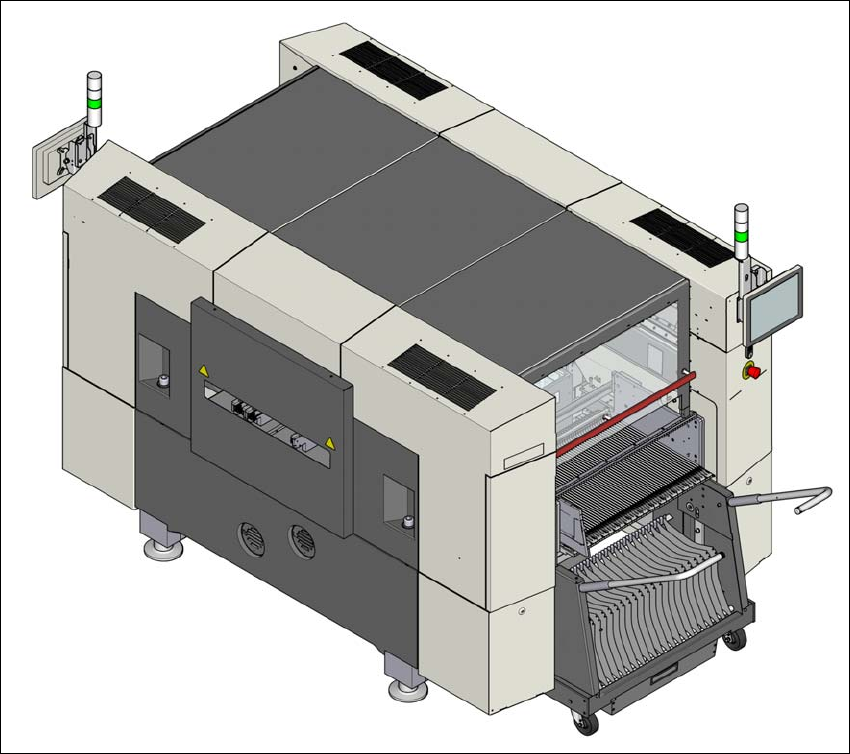

图 1.2 - 2 SIPLACE SX1/SX2 V2 贴片机
使用手册 SIPLACE SX1/SX2 版本 V2 和 V3 1 介绍
使用软件版本 SC.713.1 或更新 版本 04/2020 1.3 贴片机说明
21
1.3 贴片机说明
实验证明，SIPLACE SX1 和 SX2 贴片机具有
– 高精确度、
– 高配置灵活性、
– 贴片头和悬臂模块化
– 高贴片性能 （高级工艺范围）和
– 更大的元件贴装范围，可贴装 03015 元件及尺寸最大为 125 mm x 10 mm 的元件。
可选择三种贴片方法处理元件：
– 收集 & 贴片，
– 拾取 & 贴片，
– “ 收集 & 贴片 ” 和 “ 拾取 & 贴片 ” 方法的组合 （混合模式）。
SIPLACE SX1 贴片机配有一个悬臂，而 SIPLACE SX2 贴片机配有两个悬臂。SIPLACE 研发的
贴片头和悬臂模块化原理使您能够快速方便地更换贴片头和悬臂。有关贴片头配置的总览 , 请参
阅 1.3.3
部分，第 25 页。
这些悬臂可以通过线性马达实现快速、精确定位，朝 X 轴和 Y 轴方向彼此独立地运行。
SX1/SX2 贴片机支持使用单传送导轨或灵活的双传送导轨。
有两个可用于输送元件的料位。这些料位可以装配元件料车并且可配置高达 60 条料槽。
此外，您还可以在两个料位上分别安装一个华夫盘交换器 （WPC5 或 WPC6）。如果在一个料位
安装了 WPC5/WPC6, 就要在另一个料位上配置包带 30 个料槽的料车。
