使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试 使用软件版本 SC.713.1 或更新 版本 04/2020 4.3 设置贴片机 201 4.3.7.2 PCB 双传送导轨的贴片机支脚间隙 4 图 4.3 - 6 PCB 双传送导轨的贴片机支脚 间隙 （以毫米为单位） 最靠左位置上的传送导 轨固定侧 a 。 最靠右位置上的传送导轨固定 侧 a 。 a) 数值取决于固定侧的位置。所 有尺寸都以毫米计。
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 04/2020
200
4.3.7 贴片机支脚的间隙和 PCB 传送导轨的固定边缘
4.3.7.1 PCB 单传送导轨的贴片机支脚间隙
4
图 4.3 - 5 PCB 单传送导轨的贴片机支脚间隙 （以毫米为单位）
最靠右位置上的传送导轨固定
侧
a
。
最靠左位置上的传送导
轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 4 设置与调试
使用软件版本 SC.713.1 或更新 版本 04/2020 4.3 设置贴片机
201

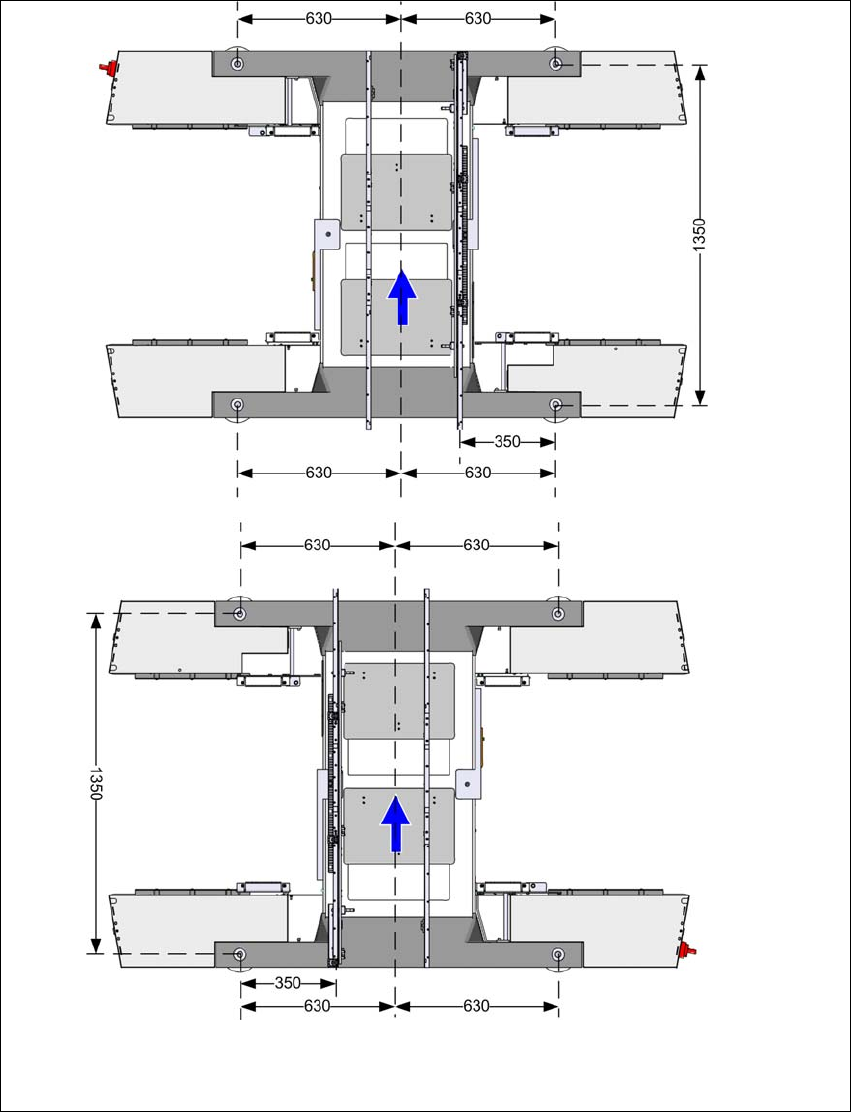

4.3.7.2 PCB 双传送导轨的贴片机支脚间隙
4
图 4.3 - 6 PCB 双传送导轨的贴片机支脚间隙 （以毫米为单位）
最靠左位置上的传送导
轨固定侧
a
。
最靠右位置上的传送导轨固定侧
a
。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计。
4 设置与调试 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
4.3 设置贴片机 使用软件版本 SC.713.1 或更新 版本 04/2020
202
4.3.7.3 贴片机和 WPC5/WPC6 的贴片机支脚间隙
4
图 4.3 - 7 贴片机和 WPC5/WPC6 的贴片机支脚间隙，单位毫米
4.3.8 将贴片机集成到生产线中
请遵循 4.3.1 部分，第 192 页中的一般警告。
请遵循第 4.3.2 节，第 193 页中的贴片机运输警告。
有关工具和设备的详细信息，请参阅 4.3.5 部分，第 195 页。
4.3.8.1 在生产线中调平并调整贴片机
使用叉车抬升贴片机，直到贴片机支脚不再承重。
确定在生产线中贴片机的 PCB 传送导轨高度，然后使用内六角头螺丝将贴片机调节到大致的
高度。
您可能需要根据 PCB 传送导轨高度调整贴片机支脚 （见第 4.3.6 节，第 196 页）。
用叉车将贴片机放置在生产线中的空闲料位上。
注意对齐 PCB 传送导轨并检查它与前一台贴片机间的距离。
a) 数值取决于固定侧的位置。所有尺寸都以毫米计。
