使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作 使用软件版本 SC.713.1 或更新 版本 04/2020 5.3 接通 SIPLACE 生产线 223 5.3.4 通过贴片机 Start （启动）按钮操作 可以对贴片机 Sta rt （启动）按钮所执行的动作进 行设置。 打开 “Check se nsors and functions （检查传感器和功能）” 视图 （见第 5.5.3 节，第 2…
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.3 接通 SIPLACE 生产线 使用软件版本 SC.713.1 或更新 版本 04/2020
222
5.3.3 接通工作站并启动工作站软件的用户界面
5
打开工作站的主电源开关。
在接通电源后，检查压力计显示的压力值是否为所需要的工作压力。
工作站软件已加载并以为 “ 生产 ” 级别操作员显示了工作站软件的 “ 生产 ” 视图 （见下图）。
5

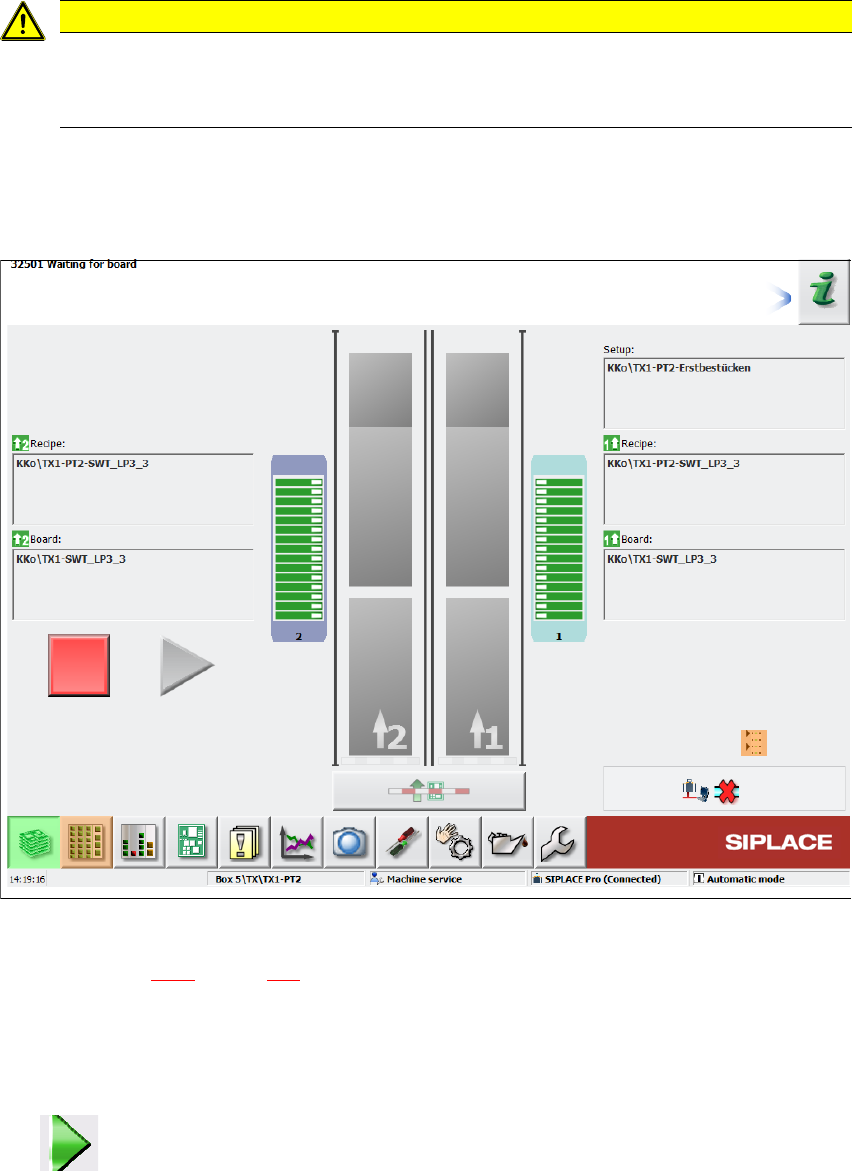

图 5.3 - 1 加载贴片机软件 （示例）后的 “ 生产 ” 视图
状态区域 （见第 5.5.1 节，第 227 页）显示当前的工作站状态以及将要执行的动作。
看到 “Press Start button （按下启动按钮）” 请求时，请按下 Start （启动）按钮。
Start （启动）按钮位于料台的输入和输出两侧。
执行参考运行。在完成此次参考运行之后，工作站就可以运行了。
图标将出现在用户界面 （已启用）的工作区域内。
注意事项
启动工作站时的通讯问题！
过早启动工作站可能导致发生通讯问题。
仅在当 SIPLACE Pro 计算机出现 “Desktop （桌面）” 时启动工作站。
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 04/2020 5.3 接通 SIPLACE 生产线
223
5.3.4 通过贴片机 Start （启动）按钮操作
可以对贴片机 Start （启动）按钮所执行的动作进行设置。
打开 “Check sensors and functions （检查传感器和功能）” 视图 （见第 5.5.3 节，第
227
页）。
可能采用的设置如下：
自动开始生产 5
标准设置。
按下 Start （启动）按钮即自动启动生产过程。
不要更改生产状态 5
此功能的作用有例如，校准和测试贴片机
只需按下 Start （启动）按钮，即可闭合供电电路；生产不会马上开始。
5
5.3.5 " 接通 SIPLACE 生产线 " 流程图
下面的流程图展示了 SIPLACE 生产线接通后将执行的动作。
注意事项
无论 Start （启动）按钮设置如何，贴片机功能均可以通过 GUI （图形用户界面）直接打
开。如果电气电路已被闭合，您就不需要再使用贴片机 Start （启动）按钮进行确认。
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.3 接通 SIPLACE 生产线 使用软件版本 SC.713.1 或更新 版本 04/2020
224
5
图 5.3 - 2 流程图 - 接通 "SIPLACE 生产线 "
工作站计算机
接通
检查设置
（配置供料器模块
示教基准点
加载印制电路板数据
按下 Start （启动）按钮
等待参考运行
移入印制电路板
等待 PCB
检查设置
（启用即用红色标明
如有需要：更改吸嘴配置
吸嘴检查
基准点是
否正确？
料槽错误
贴片
检查设置
填满料槽
贴片
输出传送导轨中的 PCB
斜体：
由工作站执行或报告
是
是
否
否
贴片机的设置
下载向导
编程系统
任务
确认下载助手中的转换
粗体：由操作员执行的作业
