ASM贴片机 SIPLACE SX1SX2使用手册 - 第239页
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作 使用软件版本 SC.713.1 或更新 版本 04/2020 5.7 带喇叭的指示灯 239 5.7.2.2 带有延迟的三色指示灯和声音信 号的配置 图 5.7 - 3 三色指示灯和声音信号的 配置
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.7 带喇叭的指示灯 使用软件版本 SC.713.1 或更新 版本 04/2020
238

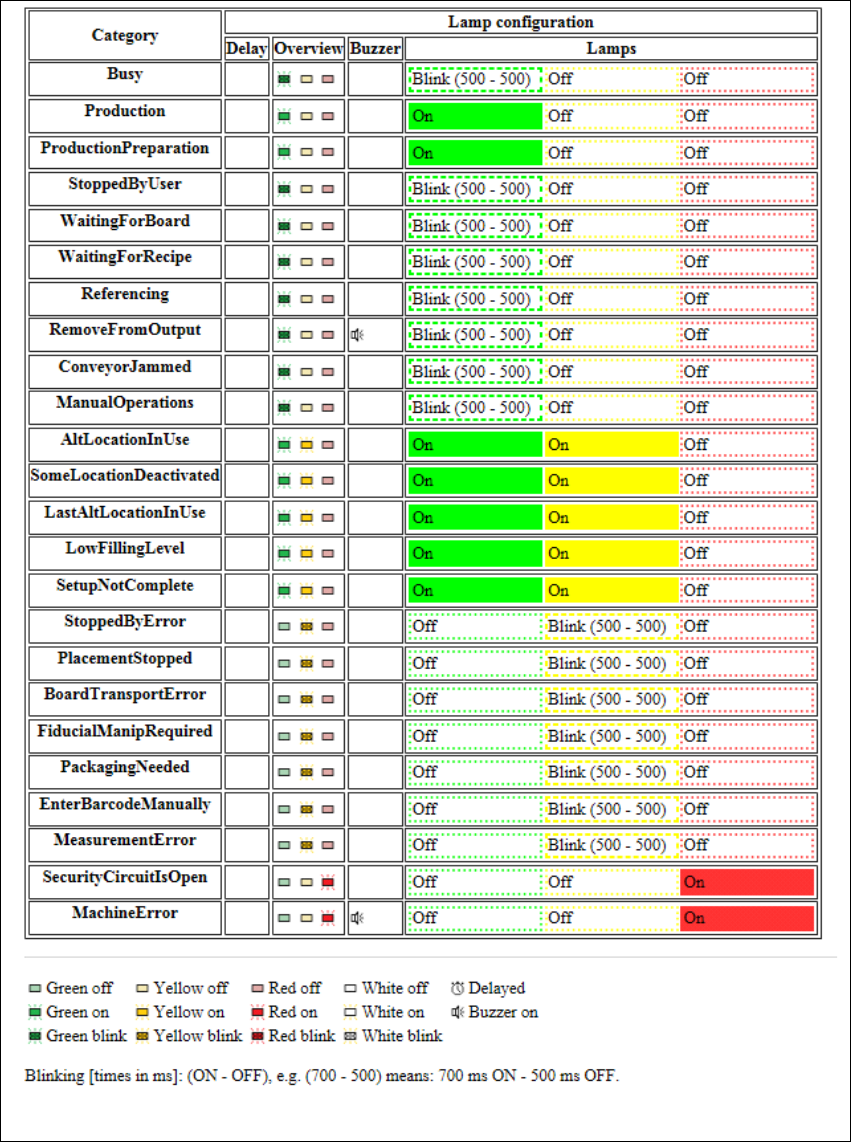

5.7.2.1 三色指示灯和声音信号的配置
5
图 5.7 - 2 三色指示灯和声音信号的配置
使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作
使用软件版本 SC.713.1 或更新 版本 04/2020 5.7 带喇叭的指示灯
239

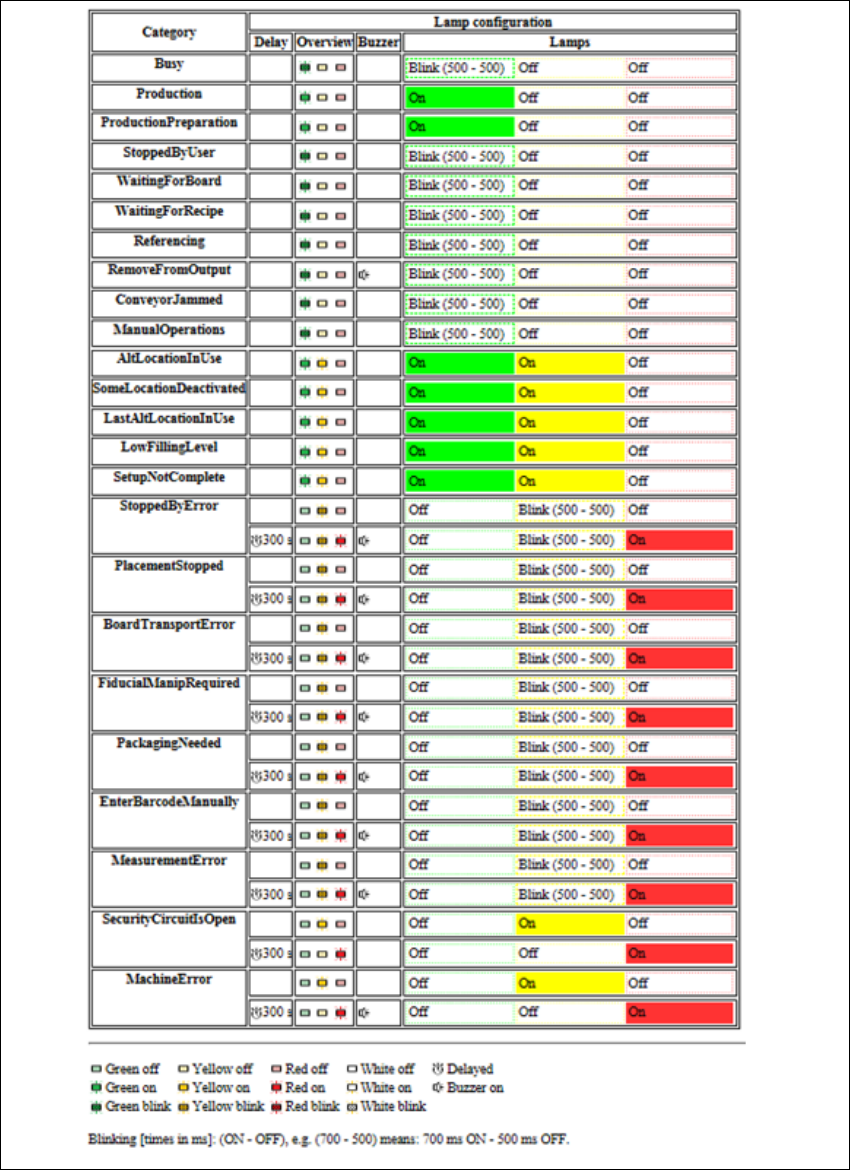

5.7.2.2 带有延迟的三色指示灯和声音信号的配置
图 5.7 - 3 三色指示灯和声音信号的配置
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.7 带喇叭的指示灯 使用软件版本 SC.713.1 或更新 版本 04/2020
240

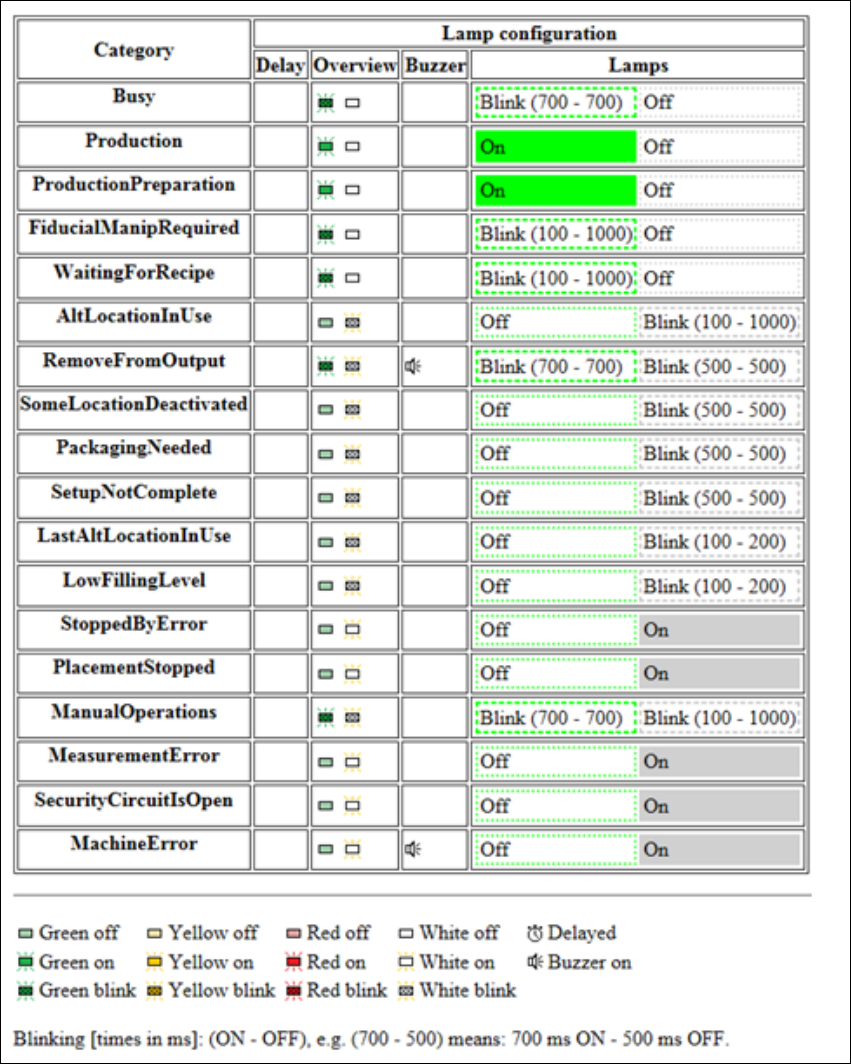

5.7.2.3 双色指示灯和声音信号的配置
图 5.7 - 4 双色指示灯和声音信号的配置
