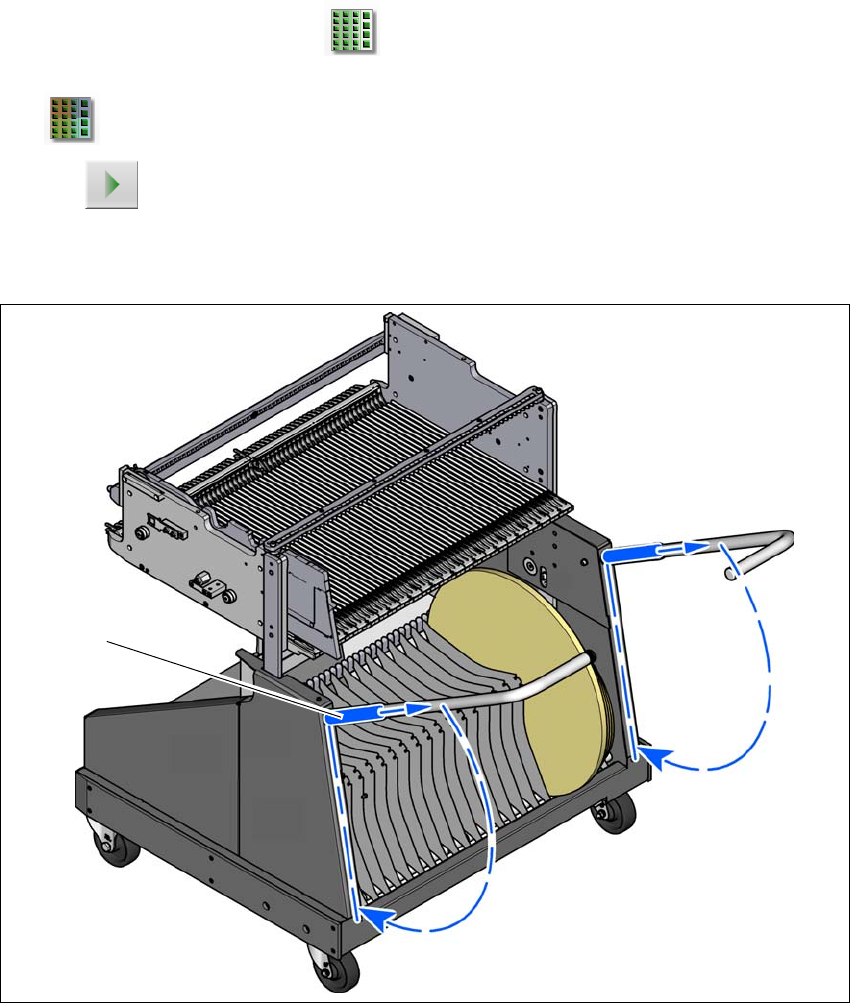

使用手册 SIPLACE SX1/SX2 V2 和 V3 版 5 贴片机处的工作 使用软件版本 SC.713.1 或更新 版本 04/2020 5.15 装入或卸出元件料车 269 5 5 转到工作站软件的主视图，选择 供料器模块 ... 图标，然后选择 料位 图标。 单击 图标锁定相应的料位并等 待，直至完全装入元件料车。更多信息，请参阅工作站 软件 “ 联机帮助 ”。 通过两个握柄向上推套筒并向下转动 握柄。 5 图 5…
5 贴片机处的工作 使用手册 SIPLACE SX1/SX2 V2 和 V3 版
5.15 装入或卸出元件料车 使用软件版本 SC.713.1 或更新 版本 04/2020
268
5
5

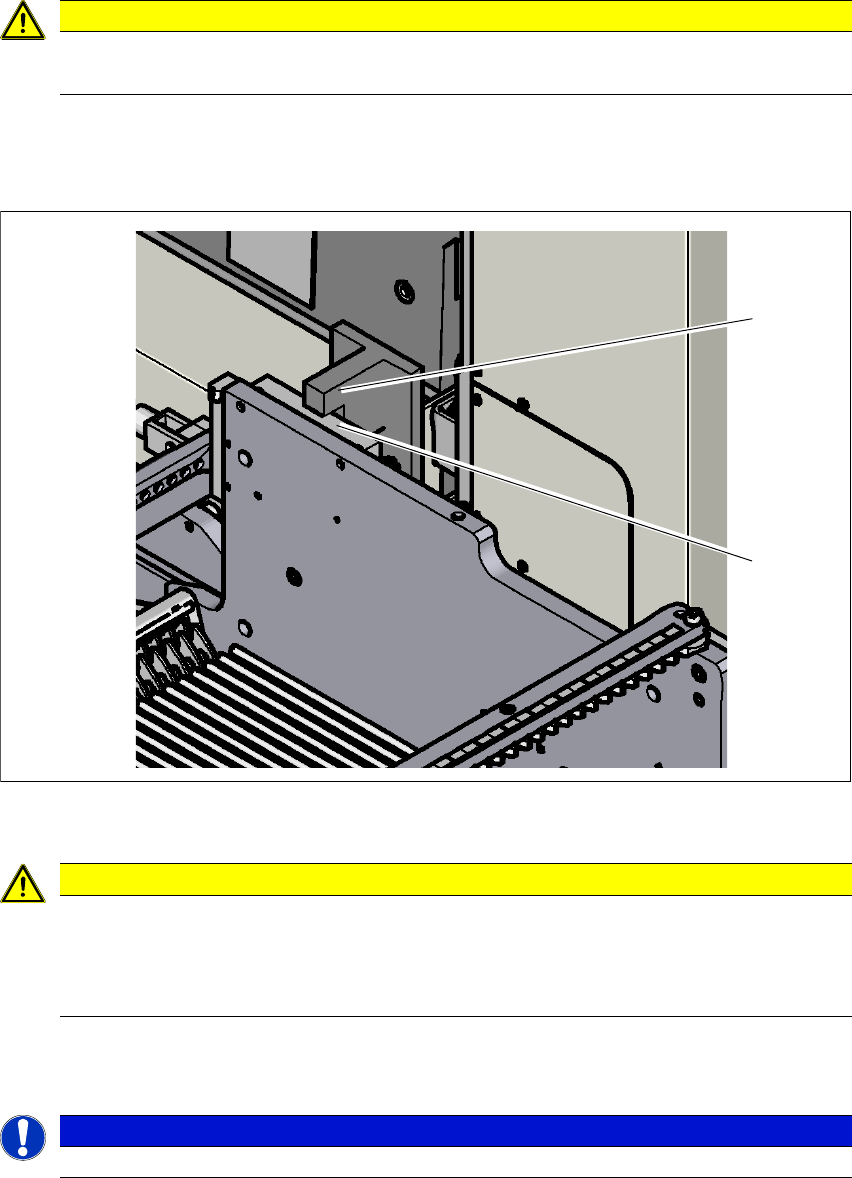

小心将元件料车完全推入贴片机，直至挡杆处。必须将转换料台的挡块 (2) 安装到贴片机馈
入侧 （左右两侧）的支架下方，以便进行料台高度检查 (1)。
5
图 5.15 - 5 料台高度检查
5
5
通过微调进行高度调节，校正元件料车的高度。挡块和支架的两个表面不应完全接触。
5
5
5
5
注意事项
贴片头的位置！
检查贴片头是否在料车的外侧。
注意事项
碰撞贴片头危险！
拆卸用于料台高度检查的两支架 （左右两侧）之一时，因为转换料台很高，所以有碰撞
贴片头的危险。
不要拆卸支架。
请注意
关闭保护盖，因为只有保护盖关闭时才能装入元件料车。
(1)
(2)
